6.2.2　［ジョブネットモニタ］ウィンドウでの監視

［ジョブネットモニタ］ウィンドウでは，ジョブネットに定義されたジョブやネストジョブネットの実行状態および実行結果をジョブフローイメージ（ジョブネットを定義したときと同じイメージ）で監視・確認できます。

［ジョブネットモニタ］ウィンドウを，次の図に示します。

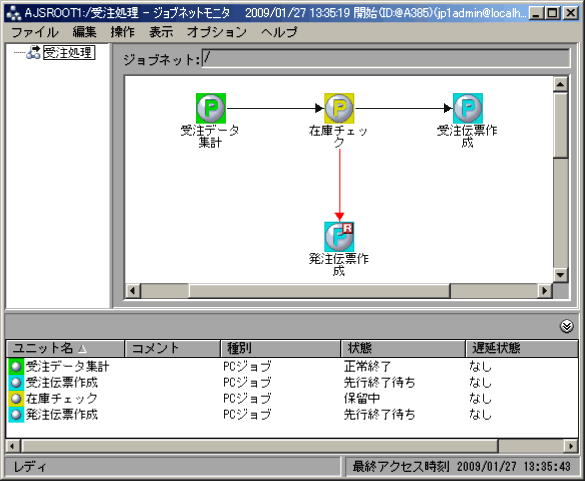

図6‒17　［ジョブネットモニタ］ウィンドウ

ジョブフローイメージで表示された各ユニットのアイコンは，状態を示す表示色で表示されます。状態を示すアイコンの表示色については，マニュアル「JP1/Automatic Job Management System 3 操作ガイド　12.3.42 ［環境設定］ダイアログボックス」の［全般］タブの説明を参照してください。

なお，［JP1/AJS3 - View］ウィンドウ（メイン画面）から［ジョブネットモニタ］ウィンドウを表示する際には，［状態］，［結果］，または［次回予定］のどれかを選びます。［状態］は実行中，保留中，監視中，開始時刻待ちなどの状態にある世代のうち最新状態を，［結果］は実行終了した世代のうちの最新結果を，［次回予定］は開始時刻待ち，保留中など次回実行予定世代を確認できます。

また，各ユニットの詳細情報を表示すると，ユニットの状態のほか，開始日時，終了日時，遅延状態などの情報や実行結果の詳細を確認できます。状態や遅延状態はリストエリアからも確認できます。

補足事項

• 表示対象は，ジョブネット，リモートジョブネット，マネージャージョブネットです。

• マネージャージョブネットの場合は，参照先の実行状態や結果が表示されます。
