8.3.1 ［Service Builder Debug］画面

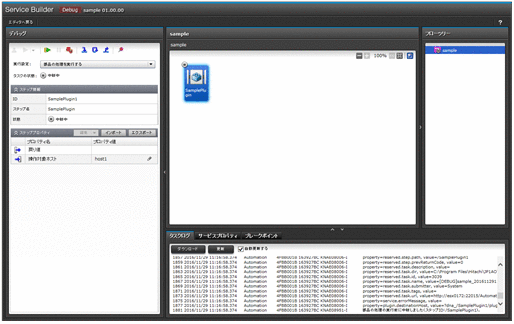

［Service Builder Debug］画面は，サービステンプレートをデバッグするための画面です。［Service Builder Debug］画面は，［デバッグ実行］ダイアログボックスで［OK］ボタンをクリックすると表示されます。
|
|
![[図データ]](GRAPHICS/F0000013.GIF)
表示項目について説明します。
- ［エディタへ戻る］ボタン
クリックすると，［Service Builder Debug］画面を閉じ，［Service Builder Edit］画面が表示されます。このとき，実行中のデバッグタスクは強制停止されます。
- 重要
［Service Builder Debug］画面を閉じるときは，必ず［エディタへ戻る］ボタンから閉じてください。Webブラウザーのボタンから閉じた場合，デバッグタスクが実行中のままになります。デバッグタスクが実行中のままだと，デバッグタスクの基となるサービステンプレートを編集できません。Webブラウザーのボタンから［Service Builder Debug］画面を閉じた場合は，［タスク］画面からデバッグタスクを停止してください。
- ［デバッグ］エリア
デバッグタスクを実行する際の設定をしたり，実行中のデバッグタスクへの操作をしたりするエリアです。
- ［応答入力］ボタン
応答待ち中のデバッグタスクに応答を入力できます。
- ［再実行］プルダウンメニュー
デバッグタスクの状態が「正常終了」または「失敗」の場合に，再度デバッグタスクを実行できます。再実行の方法は，［最初からリトライ］，［失敗したステップからリトライ］，または［失敗した次のステップからリトライ］から選択できます。
- ［再開］ボタン
中断中のデバッグタスクの実行を再開できます。
- ［一時停止］ボタン
デバッグタスクの実行を中断できます。
- ［強制停止］ボタン
デバッグタスクの実行を強制停止できます。
- ［ステップイン］ボタン
中断中のステップで，次に中断できるポイントまでステップを実行したあと，ステップを中断できます。
- ［ステップオーバー］ボタン
中断中の次のステップで，最初に中断できるポイントまでステップを実行したあと，ステップを中断できます。
- ［ステップリターン］ボタン
2階層目以下のフローを実行中に，1つ上の階層のフローで最初に中断できるポイントまでステップを実行したあと，ステップを中断できます。
- ［ブレークポイント切り替え］ボタン
選択したステップに，ブレークポイントを設定できます。すでにブレークポイントが設定されたステップを選択した場合，ブレークポイントの設定を解除できます。
- ［実行設定］プルダウンメニュー
ステップを実行するときに，部品の処理を実行するかどうかを設定できます。
- ［ステップ情報］エリア
選択しているステップのステップID，ステップ名，および状態が表示されます。
- ［ステッププロパティ］エリア
選択しているステップのプロパティ値が表示されます。
![[図データ]](GRAPHICS/F0000058.GIF)
をクリックすると，プロパティ値を編集できます。サービス部品を使用したステップの入力プロパティの場合，［編集］プルダウンメニューをクリックすると，［サービス作成］画面または［サービス実行］画面で値を設定できます。［インポート］ボタンまたは［エクスポート］ボタンをクリックすると，プロパティファイルを使用したステッププロパティのインポートまたはエクスポートができます。
- フローエリア
ステップの実行順序がフロー形式で表示されます。ステップの状態，ブレイクポイントの有無，ステップの中断可否が確認できます。
- ［フローツリー］エリア
フローエリアに表示するフローの階層を選択するエリアです。サービステンプレートに定義されているフローの名称が階層表示されます。フロー名をクリックすると，その配下のフローがフローエリアに表示されます。
- ［タスクログ］タブ
実行中のデバッグタスクのタスクログが表示されます。タスクログはダウンロードできます。
- ［サービスプロパティ］タブ
サービステンプレートに設定されているサービスプロパティが，プロパティグループごとに一覧表示されます。ただし，変数は表示されません。
- ［ブレークポイント］タブ
ブレークポイントを設定したステップの名称と，そのステップが配置されたフローの階層が一覧表示されます。［全ての設定を解除］ボタンをクリックすると，すべてのブレークポイントの設定が解除されます。表示されているステップを右クリックすると，ブレークポイントを解除したり，該当するステップをフローエリアで選択したりできます。
