3.5.5 複数のステップに関連線を接続する場合の動作

関連線は1つのステップから複数のステップに接続することも,複数のステップから1つのステップに接続することもできます。このように接続した場合,接続されたすべてのステップの実行完了を待ってから,次のステップが実行されます。

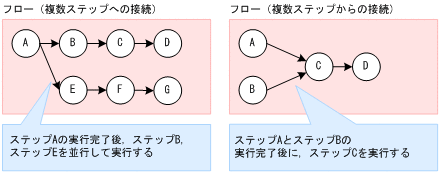

図3‒9 複数ステップの接続例

[図データ]
