4.5.2　スケジュールルールの定義方法

(a)　連続するスケジュールルールを定義する

スケジュールルールをルール番号順に連続して定義する場合は，セル内で値を入力するときに途中に空行を入力せずに設定します。

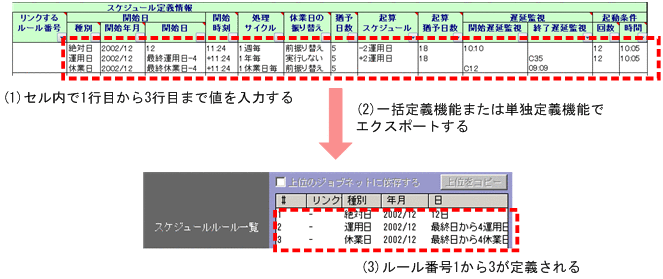

例えば，スケジュールルールのルール番号1から3までを定義する場合は，次の図のようにセル内の1行目から3行目まで値を入力します。

(b)　連続しないスケジュールルールを定義する

スケジュールルールをルール番号で連続せずに定義する場合は，定義しないルール番号のセル内の行は空行だけにします。

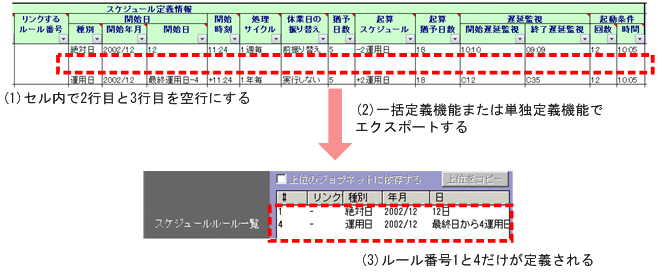

例えば，スケジュールルールのルール番号1とルール番号4を設定する場合は，次の図のようにセル内の1行目と4行目に値を入力し，セル内の2行目と3行目は空行だけとします。

(c)　スケジュールルールをデフォルト定義とする

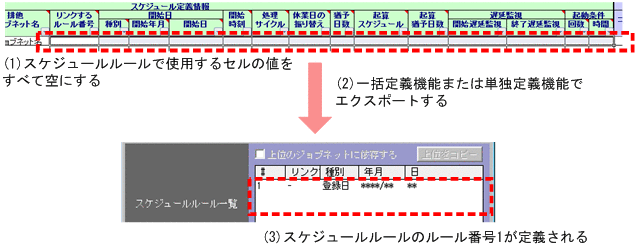

スケジュールルールをデフォルト定義とする場合は，スケジュールルールで使用する項目のセルの値をすべて空にします。

スケジュールルールで使用する項目のセルの値をすべて空にして，一括定義によるエクスポートまたは単独定義によるエクスポートを実行すると，JP1/AJS3 - Viewでジョブネットを新規に作成した場合と同じ定義となります。この場合，スケジュールルールはルール番号1が定義されます。

(d)　スケジュールルールを未定義とする

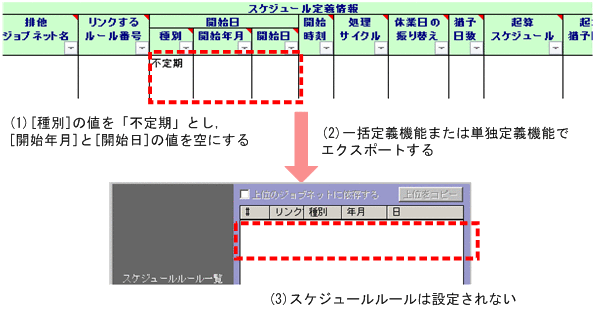

スケジュールルールを未定義とする場合は，スケジュール定義情報部の［開始日］で［種別］に「不定期」を入力し，［開始年月日］と［開始日］のセルの値を空にします。

(a)　エクスポート先にスケジュールルールが存在しない場合

スケジュールルールが存在しないジョブネットにスケジュールルールを変更エクスポートすると，スケジュールルールを追加できます。この場合，スケジュール定義情報部の［開始日］の［種別］，［開始年月］，および［開始日］を変更対象にして変更エクスポートを実行します。

スケジュールルールが追加される場合

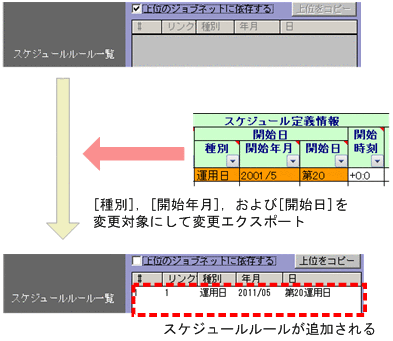

スケジュール定義情報部の［開始日］の［種別］，［開始年月］，および［開始日］を変更対象にして変更エクスポートを実行すると，スケジュールルールが追加されます。

図4‒17　スケジュールルールが追加される変更エクスポート

スケジュールルールが追加されない場合

スケジュール定義情報部の［開始日］の［種別］，［開始年月］，および［開始日］を変更対象にせずに変更エクスポートを実行すると，スケジュールルールが追加されません。

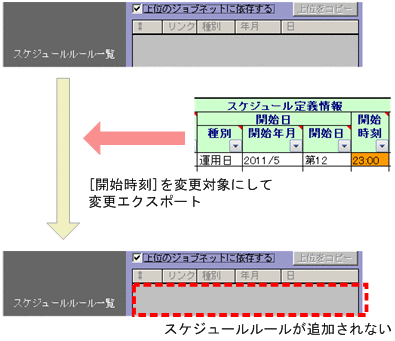

［開始時刻］だけを変更対象にして変更エクスポートを実行した場合の例を次の図に示します。

図4‒18　スケジュールルールが追加されない変更エクスポート（［開始時刻］を変更対象にした場合）

(b)　エクスポート先にスケジュールルールが存在する場合

スケジュールルールが存在するジョブネットに，スケジュールルールを変更エクスポートする場合，スケジュールルールのルール数により次のように実行されます。

ルール数が同じ場合

エクスポート先のスケジュールルールのルール数とJP1/AJS3 - Definition Assistant上でのルール数（セル内の行数）が同じ場合に変更エクスポートを実行すると，セルに入力した値でスケジュールルールが変更されます。

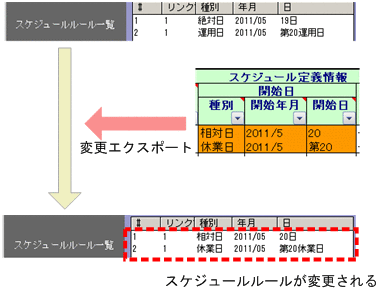

次の図に示す例では，セル内の1行目の内容がルール番号1に反映され，2行目の内容がルール番号2に反映されます。

図4‒19　エクスポート先のルール数と同じ場合の変更エクスポート

エクスポート先のルール数が多い場合

エクスポート先のスケジュールルールのルール数がJP1/AJS3 - Definition Assistant上でのルール数よりも多い場合に変更エクスポートを実行すると，セルで設定した値でスケジュールルールが変更され，それ以外は変更されません。

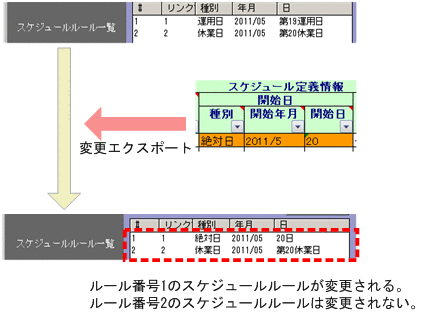

次の図に示す例では，エクスポート先でジョブネットのスケジュールルール数が2つで，JP1/AJS3 - Definition Assistant上でのスケジュールルールの行数が1行です。この場合，1行目の内容がルール番号1に反映されます。

JP1/AJS3 - Definition Assistant上に2行目の値が設定されていないので，ルール番号2の内容は変更されません。

図4‒20　エクスポート先のルール数が多い場合の変更エクスポート

JP1/AJS3 - Definition Assistant上のルール数が多い場合

エクスポート先のスケジュールルールのルール数よりもJP1/AJS3 - Definition Assistant上のルール数が多い場合に変更エクスポートを実行すると，セルで設定した値でスケジュールルールが追加，変更されます。

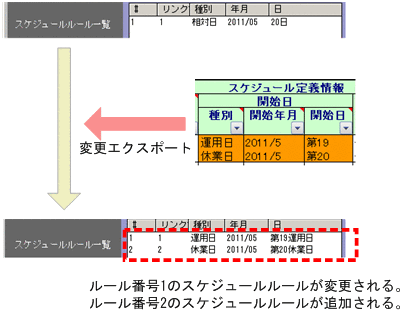

次の図に示す例では，エクスポート先のジョブネットのスケジュールルールが1つで，JP1/AJS3 - Definition Assistant上でスケジュールルールの行数が2行です。この場合，1行目の内容がルール番号1に反映され，2行目の内容がルール番号2として追加されます。

なお，スケジュールルールが追加されるのはスケジュール定義情報部の［開始日］の［種別］，［開始年月］，および［開始日］を変更対象にした場合だけです。

図4‒21　JP1/AJS3 - Definition Assistant上のルール数が多い場合の変更エクスポート

(a)　スケジュールルールの一部を削除する

スケジュールルールの一部を変更エクスポートで削除する場合は，スケジュール定義情報部の［開始日］で，削除するルール番号に対応するセル内の行を空行にします。

スケジュールルールの途中のルール番号を削除する

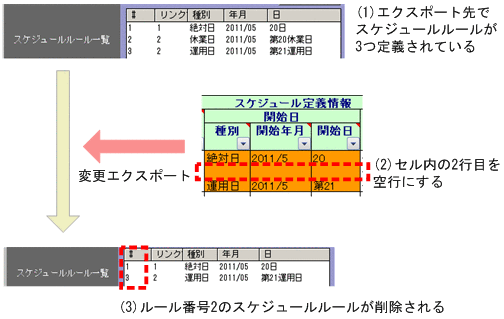

例えば，次の図に示すように，エクスポート先のジョブネットのスケジュールルールがルール番号1から3まで定義されています。この場合，ルール番号2を変更エクスポートで削除するには，［種別］，［開始年月］，および［開始日］のセル内で2行目を空行にして変更エクスポートを実行します。

図4‒22　スケジュールルールの途中のルール番号を削除

スケジュールルールの最後のルール番号を削除する

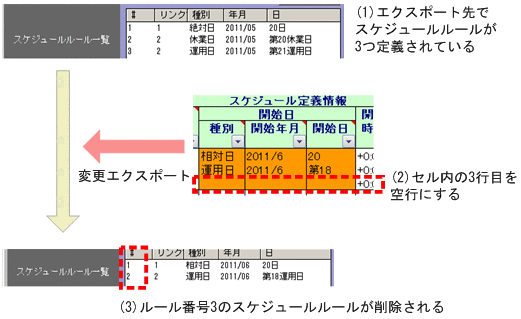

例えば，次の図に示すように，エクスポート先のジョブネットのスケジュールルールがルール番号1から3まで定義されています。この場合，ルール番号3を変更エクスポートで削除するには，［種別］，［開始年月］，および［開始日］のセル内で3行目を空行にして変更エクスポートを実行します。

図4‒23　スケジュールルールの最後のルール番号を削除

(b)　すべてのスケジュールルールを削除する

すべてのスケジュールルールを削除するには，次のどちらかの方法を使います。

• スケジュール定義情報部の［開始日］の［種別］，［開始年月］，および［開始日］で，ルール番号分の空行を設定して，変更エクスポートを実行します。

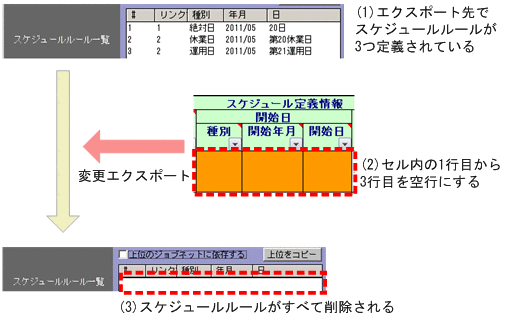

  例えば，次の図に示すように，エクスポート先のジョブネットのスケジュールルールがルール番号1から3まで定義されています。［種別］，［開始年月］，および［開始日］のセル内で1〜3行目をすべて空行にして変更エクスポートを実行すると，すべてのスケジュールルールが削除されます。

  図4‒24　すべてのスケジュールルールを削除（スケジュールルールに空行を設定）

• スケジュール定義情報部の［開始日］の［種別］に「不定期」を設定し，［開始年月］と［開始日］のセルの値を空にして変更エクスポートを実行します。

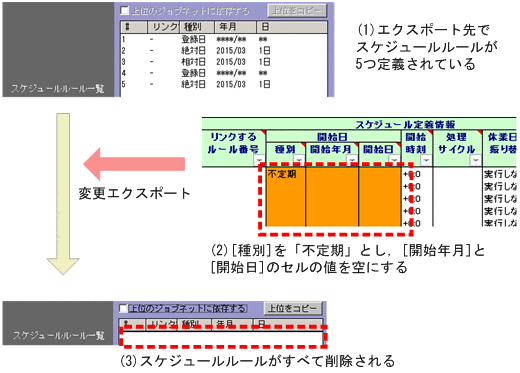

  例えば，次の図に示すように，エクスポート先のジョブネットのスケジュールルールがルール番号1から5まで定義されています。［種別］に「不定期」を設定し，［開始年月］，および［開始日］のセルを空にして変更エクスポートを実行すると，すべてのスケジュールルールが削除されます。

  図4‒25　すべてのスケジュールルールを削除（［種別］に「不定期」を設定）

(a)　一括定義機能または単独定義機能で有効にする場合

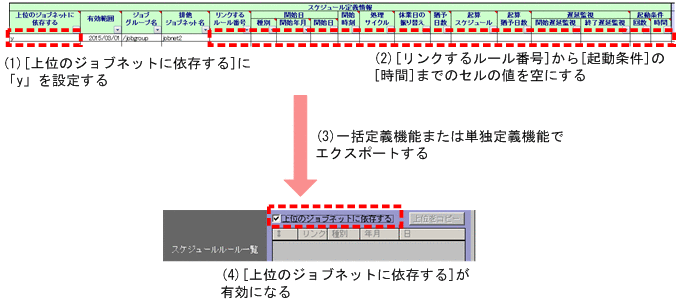

一括定義機能または単独定義機能で［上位のジョブネットに依存する］を有効にする場合は，スケジュール定義情報部の［上位のジョブネットに依存する］のセルに「y」を設定し，［リンクするルール番号］から［起動条件］：［時間］までのセルの値を空にしてエクスポートを実行します。

なお，［リンクするルール番号］から［起動条件］：［時間］までのセルに値が設定されている場合は，［上位のジョブネットに依存する］で設定した値が無効になります。

(b)　変更機能で有効にする場合

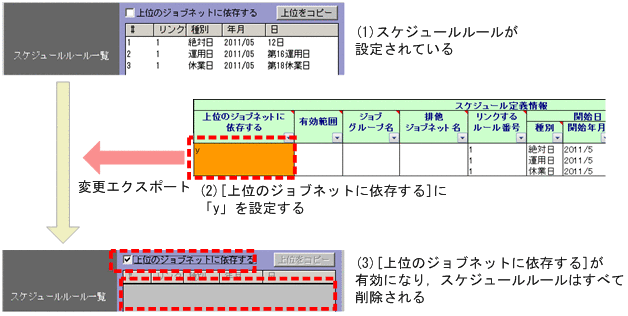

変更機能で，エクスポート先のユニットの［上位のジョブネットに依存する］を有効にする場合は，スケジュール定義情報部の［上位のジョブネットに依存する］のセルに「y」を設定してエクスポートを実行します。

なお，変更エクスポートで［上位のジョブネットに依存する］を有効にした場合，エクスポート先のユニットのスケジュールルールの定義はすべて削除されます。
