4.5.1 スケジュールルールの概要
ここではJP1/AJS3のスケジュールルールの概要,およびJP1/AJS3 - Definition Assistantのスケジュールルール定義について説明します。
(1) スケジュール情報
JP1/AJS3では,ジョブネットの実行予定を計算するために,実行開始日時,実行周期(処理サイクル),または振り替え方法などをスケジュール情報として定義します。スケジュール情報は,JP1/AJS3 - Viewでは[スケジュールの設定]ダイアログボックスで設定し,JP1/AJS3 - Definition Assistantではスケジュール定義情報部で設定します。詳細は「5.1.1(11) スケジュール定義情報部」を参照してください。

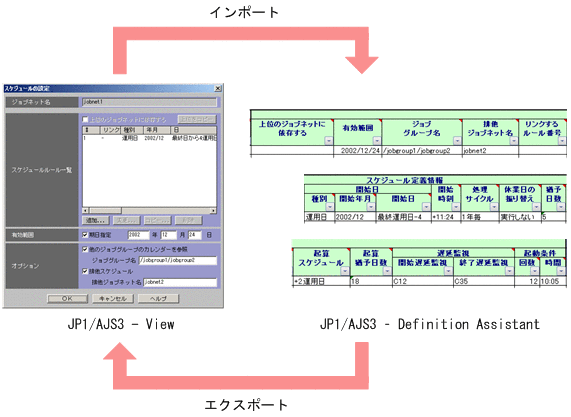

JP1/AJS3 - Definition Assistantではスケジュール情報をインポート機能で取り込み,エクスポート機能で反映できます。
|
(2) スケジュールルール
JP1/AJS3では,実行開始日時,実行周期(処理サイクル),または振り替え方法など,実行スケジュールを計算するためのルールを規定したものを,スケジュールルールと呼びます。

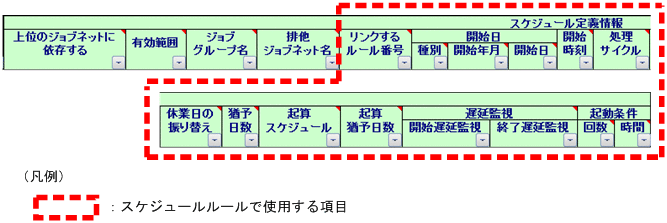

JP1/AJS3 - Definition Assistantでスケジュールルールを定義する場合は,スケジュール定義情報部の[リンクするルール番号]から[起動条件]:[時間]までの項目を使用します。JP1/AJS3 - Definition Assistantでスケジュールルールを定義する場合は,スケジュール定義情報部の[開始日]の項目が基準となるため,必ず入力してください。それ以外の項目については,必要に応じて入力してください。
|
(3) スケジュールルールの定義内容
JP1/AJS3 - Definition Assistantでスケジュール定義情報部の[開始日]は,[種別],[開始年月]および[開始日]で構成されます。
JP1/AJS3 - Definition Assistantでスケジュールルールを定義する場合,スケジュール定義情報部の[開始日]の値は次の表のどれかである必要があります。
なお,スケジュール定義情報部の[開始日]:[開始日]は,指定できる値が[開始日]:[種別]の値で異なるので注意してください。
JP1/AJS3 - Definition Assistantでスケジュールルールを定義する場合の基準となるスケジュール定義情報部の[開始日]について,JP1/AJS3 - ViewとJP1/AJS3 - Definition Assistantの違いを次の表に示します。
項番 |
JP1/AJS3 - Viewの項目 |
JP1/AJS3 - Definition Assistantの項目 |
備考 |
||||
---|---|---|---|---|---|---|---|
種別 |
開始年月※ |
開始日 |
種別 |
開始年月※ |
開始日 |
||
1 |
登録日 |
− |
− |
登録日 |
− |
− |
開始年月と開始日は設定しません。 |
2 |
絶対日 |
yyyy/mm |
日付指定 |
絶対日 |
yyyy/mm |
n |
nに指定できる値:
|
3 |
月末指定 |
最終 |
最終日 |
||||
4 |
最終-n |
nに指定できる値:0〜30(単位:日) |
|||||
5 |
曜日指定 |
X曜 |
Xに指定できる値:月,火,水,木,金,土,日のどれか |
||||
6 |
第nX曜 |
nに指定できる値:1〜5のどれか Xに指定できる値:月,火,水,木,金,土,日のどれか |
|||||
7 |
最終X曜 |
Xに指定できる値:月,火,水,木,金,土,日のどれか |
|||||
8 |
相対日 |
yyyy/mm |
日付指定 |
相対日 |
yyyy/mm |
n |
nに指定できる値:1〜35(単位:日) |
9 |
月末指定 |
最終 |
最終日 |
||||
10 |
最終-n |
nに指定できる値:0〜30(単位:日) |
|||||
11 |
曜日指定 |
X曜 |
Xに指定できる値:月,火,水,木,金,土,日のどれか |
||||
12 |
第nX曜 |
nに指定できる値:1〜5のどれか Xに指定できる値:月,火,水,木,金,土,日のどれか |
|||||
13 |
最終X曜 |
Xに指定できる値:月,火,水,木,金,土,日のどれか |
|||||
14 |
運用日 |
yyyy/mm |
日付指定 |
運用日 |
yyyy/mm |
第n |
nに指定できる値:1〜35(単位:日) |
15 |
月末指定 |
最終 |
最終運用日 |
||||
16 |
最終-n |
nに指定できる値:0〜34(単位:日) |
|||||
17 |
休業日 |
yyyy/mm |
日付指定 |
休業日 |
yyyy/mm |
第n |
nに指定できる値:1〜35(単位:日) |
18 |
月末指定 |
最終 |
最終休業日 |
||||
19 |
最終-n |
nに指定できる値:0〜34(単位:日) |
|||||
20 |
− |
− |
− |
不定期 |
− |
− |
スケジュールルールが未定義の場合を表します。 |
- (凡例)
-
−:設定できません。
- 注※
-
ジョブネットの実行開始年月を「yyyy/mm」の形式で定義します。
- yyyy
-
ジョブネットの実行開始日の年を西暦で指定します。
指定できる値:1994〜2036(単位:年)
デフォルト値:ジョブネットを実行登録した日の年
- mm
-
ジョブネットの実行開始日の月を指定します。
指定できる値:1〜12(単位:月)
デフォルト値:ジョブネットを実行登録した日の月
yyyyは省略できます。yyyyを省略すると,mmも省略できます。yyyyとmmの両方を省略すると,ジョブネットを実行登録した日の年月が仮定されます。
(4) スケジュールルールが未定義の場合
JP1/AJS3では,スケジュールルールが1つも設定されていないことを「スケジュールルールが未定義」と呼びます。JP1/AJS3 - Definition Assistantでは,スケジュールルールが未定義の場合,スケジュール定義情報部の[開始日]:[種別]で「不定期」と表します。

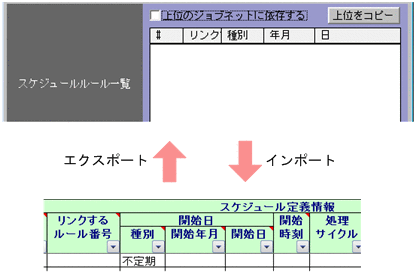

JP1/AJS3 - View上でスケジュールルールが1つも設定されていないユニットをJP1/AJS3 - Definition Assistantでインポートすると[開始日]:[種別]が「不定期」で表示されます。
また,JP1/AJS3 - Definition Assistantで[開始日]:[種別]を「不定期」にしてエクスポートを実行すると,スケジュールルールが1つも設定されていないユニットを定義できます。
|
(5) スケジュールルールを複数定義する場合

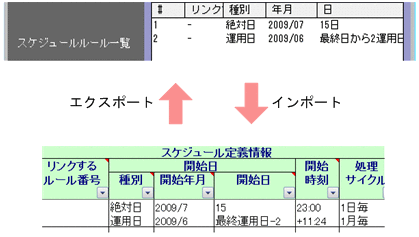

JP1/AJS3 - Definition Assistantでスケジュールルールを複数定義する場合は,スケジュール定義情報部の[リンクするルール番号]から[起動条件]:[時間]までのセル内で値を改行([Alt]+[Enter]キー)区切りで入力して定義します。
この場合,セル内の1行目がルール番号1のルール,2行目がルール番号2のルールとなります。
スケジュールルールは一つのジョブネットに最大144個設定できます。
|
