8.2.3　Web GUIの認証と操作の仕組み

Web GUIでユニットを操作するには，Web GUIからJP1/AJS3 - ManagerにJP1ユーザーでログインする必要があります。ログインには，JP1/Base（認証サーバ）のユーザー認証機能を使用します。

Web GUIでJP1ユーザー名とパスワードを入力すると，認証情報はWeb Consoleサーバを経由して，接続先のマネージャーホストに設定されている認証サーバで認証されます。

図8‒7　Web GUIの認証の仕組み

認証に成功すると，ログインしたJP1ユーザーの操作権限に応じてユニットを操作できるようになります。Web GUIでユニットを操作すると，操作内容に応じたリクエストがWeb Consoleサーバに送信されます。Web ConsoleサーバはJP1/AJS3 - Managerに接続して，JP1/AJS3 - Managerに処理を要求します。JP1/AJS3 - Managerで処理が完了すると，実行結果はWeb Consoleサーバを経由してWeb GUIに送信されます。

Web GUIによるユニットの操作の仕組みを次の図に示します。

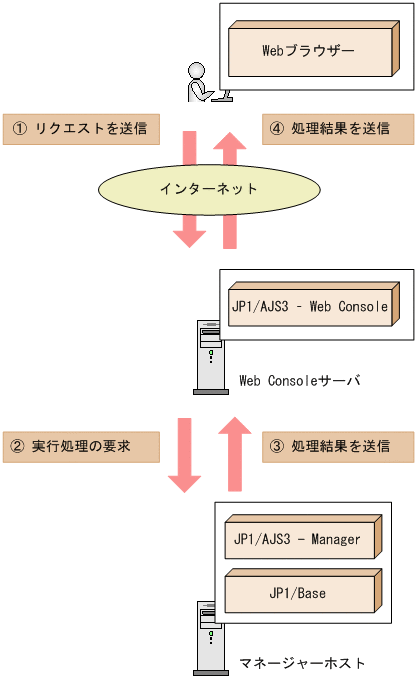

図8‒8　Web GUIによるユニットの操作の仕組み
