4.2.11 階層フロー部品
機能

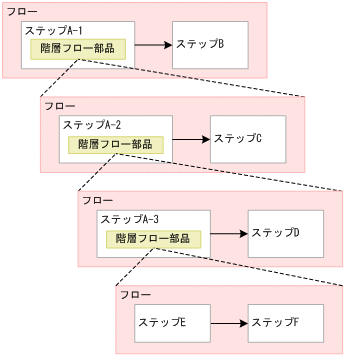

フロー中に別のフローを定義できます。階層フロー部品を使用すると,フローを階層化できます。フローの階層化は,最上位のフローを第1階層として最大25階層まで定義できます。
|
注意事項
-
部品の実行中にタスクを実行停止した場合は,階層フロー部品内の実行中のステップが完了してからタスクの状態が「失敗」または「正常終了」になります。
-
部品の実行中にタスクを強制停止した場合は,階層フロー部品内で実行中の部品も直ちに終了され,タスクの状態が「失敗」または「正常終了」になります。
-
階層フロー部品は,戻り値を常に0で返します。階層フロー内のステップが異常終了した場合も,戻り値を0で返します。階層フロー内のステップの戻り値は,階層フロー部品の戻り値に反映されません。
バージョン
01.10.01
タグ
Control Flow
戻り値
戻り値 |
説明 |
---|---|
0 |
階層フロー部品内のステップが正常に終了した。または,異常終了した。 |
関連トピック
-
マニュアル「JP1/AO サービステンプレート開発ガイド」−「フローの階層化について」のトピック
