1.4.1 IPv6ネットワーク環境での監視のシステム構成
IPv6ネットワーク環境で監視をする場合のSSOシリーズのシステム構成およびシステムを構成する要素について,基本構成の場合と分散構成の場合に分けて説明します。
(1) 基本構成
基本構成では,監視マネージャのホストはデュアルスタックである必要があります。
IPv4ネットワークの監視サーバをIPv4通信で,IPv6ネットワークの監視サーバをIPv6通信で,IPv4/IPv6混在ネットワークの監視サーバをIPv4通信またはIPv6通信で監視することができます。また,トンネリングを経由したIPv6ネットワークの監視サーバをIPv6通信で監視することができます。
基本構成の例を次の図に示します。
(2) 分散構成
分散構成では,管理マネージャおよび監視マネージャのホストはデュアルスタックである必要があります。
IPv4ネットワークの監視サーバをIPv4通信で,IPv6ネットワークの監視サーバをIPv6通信で,IPv4/IPv6混在ネットワークの監視サーバをIPv4通信またはIPv6通信で監視することができます。また,トンネリングを経由したIPv6ネットワークの監視サーバをIPv6通信で監視することができます。
なお,管理マネージャのホストと監視マネージャのホスト間はIPv4で通信できる必要があります。

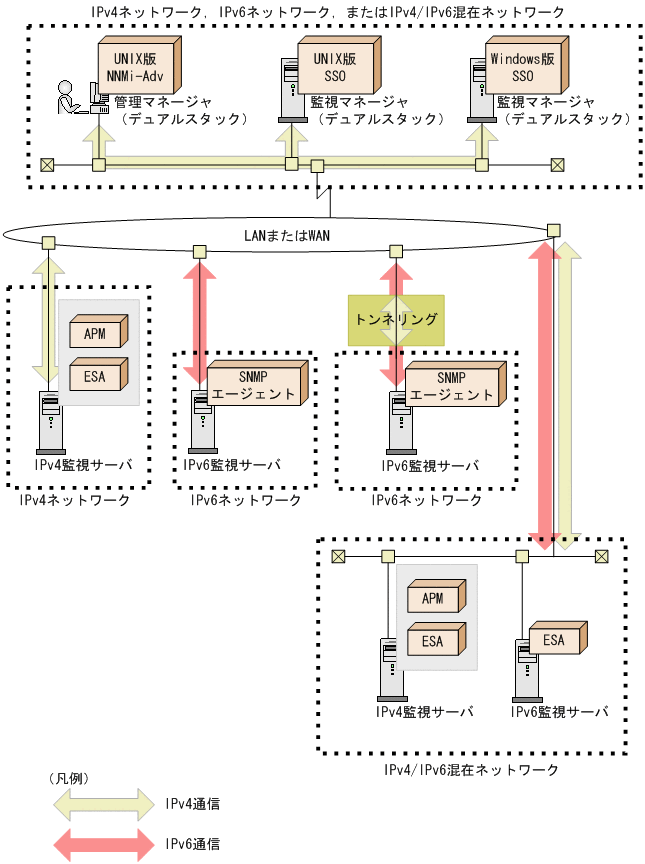

分散構成の例を次の図に示します。
