Host Physical Disk Status（PI_HPDI）

〈このページの構成〉

機能
デフォルト値および変更できる値
ODBCキーフィールド
ライフタイム
レコードサイズ
フィールド

機能

このレコードには，物理サーバ上の物理ディスクについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

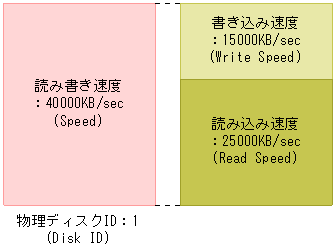

このレコードでは，物理サーバ上の物理ディスクについての，データ読み書き速度などのパフォーマンスデータを取得できます。データ読み書き速度については，より詳細にデータ読み込み速度とデータ書き込み速度を取得できます。このレコードで採取できるデータの例を，次の図に示します。

図5‒5　採取データ例

注意: 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。

ページの先頭へ

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	300	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○
Over 10 Sec Collection Time	No	×

ページの先頭へ

ODBCキーフィールド

PI_HPDI_DISK_ID

ページの先頭へ

ライフタイム

なし

ページの先頭へ

レコードサイズ

固定部：937バイト
可変部：973バイト

ページの先頭へ

フィールド

PFM-View名（PFM-Manager名）	説明	要約	グループ化ルール	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「HPDI」。	COPY	COPY	char(8)	No	−	Docker環境
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	COPY	time_t	No	−	Docker環境
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	FIXED	ulong	No	−	Docker環境
VA DeviceID （VADEVICEID）	監視対象ホストのデバイスID。	COPY	COPY	string(256)	No	−	Docker環境
Disk ID（DISK_ID）	ディスクの識別子。物理サーバに接続されている物理ディスクの識別子。	COPY	FIXED	string(257)	No	不可	Docker環境
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]^※1	COPY	FIXED	string(32)	No	空白	Docker環境
Speed（SPEED）^※2	データ転送速度（単位：KB/sec）。物理サーバによる物理ディスクへの読み書きの速度。	HILO	AVG	double	No	0	Virtage Docker環境
Read Speed（READ_SPEED）^※2	読み込みデータ転送速度（単位：KB/sec）。物理サーバによる物理ディスクからの読み込みの速度。	HILO	AVG	double	No	0	Virtage Docker環境
Write Speed（WRITE_SPEED）^※2	書き込みデータ転送速度（単位：KB/sec）。物理サーバによる物理ディスクへの書き込みの速度。	HILO	AVG	double	No	0	Virtage Docker環境
Requests（REQUESTS）^※2	処理回数。 VMware，Hyper-V，KVMの場合物理サーバによる物理ディスクの読み書きの処理回数。 Virtageの場合 HBAからの割り込み回数。	HILO	ADD	double	No	VMware: 0 Hyper-V: 0 KVM: 0 Virtage: -1	Docker環境
Read Requests（READ_REQUESTS）^※2	読み込み処理回数。物理サーバによる物理ディスクの読み込みの処理回数。	HILO	ADD	double	No	0	Virtage Docker環境
Write Requests（WRITE_REQUESTS）^※2	書き込み処理回数。物理サーバによる物理ディスクの書き込みの処理回数。	HILO	ADD	double	No	0	Virtage Docker環境
Commands（COMMANDS）	ディスクコマンド発行数。物理サーバによる物理ディスクへのディスクコマンド発行回数。	HILO	ADD	double	No	0	Hyper-V KVM Virtage Docker環境
Abort Commands（ABORT_COMMANDS）	ディスクコマンド破棄数。物理サーバによる物理ディスクへのディスクコマンドが破棄された回数。	HILO	ADD	double	No	0	Hyper-V KVM Virtage Docker環境
Abort Commands %（ABORT_COMMANDS_PERCENT）	ディスクコマンド破棄率（単位：%）。物理サーバによる物理ディスクへのディスクコマンド発行回数に対する破棄された回数の割合。	HILO	AVG	double	No	0	Hyper-V KVM Virtage Docker環境
Bus Resets（BUS_RESETS）	バスリセット数。物理サーバのディスクに対してバスがリセットされた回数。	HILO	ADD	double	No	0	Hyper-V KVM Virtage Docker環境
Device Latency （DEVICE_LATENCY）	ディスクコマンド平均処理時間。物理ディスクへのコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Device Read Latency （DEVICE_READ_LATENCY）	ディスク読み込みコマンド平均処理時間。物理ディスクへの読み込みコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Device Write Latency （DEVICE_WRITE_LATENCY）	ディスク書き込みコマンド平均処理時間。物理ディスクへの書き込みコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Kernel Latency （KERNEL_LATENCY）	VMkernelで掛かったコマンド平均処理時間。VMkernelでコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Kernel Read Latency （KERNEL_READ_LATENCY）	VMkernelで掛かった読み込みコマンド平均処理時間。VMkernelで読み込みコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Kernel Write Latency （KERNEL_WRITE_LATENCY）	VMkernelで掛かった書き込みコマンド平均処理時間。VMkernelで書き込みコマンドが完了するまでの平均時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Queue Latency （QUEUE_LATENCY）	VMkernelキューの平均処理時間。VMkernelキューで掛かった平均処理時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Queue Read Latency （QUEUE_READ_LATENCY）	VMkernelキューの平均読込処理時間。VMkernelキューで掛かった平均読み込み処理時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境
Queue Write Latency （QUEUE_WRITE_LATENCY）	VMkernelキューの平均書込処理時間。VMkernelキューで掛かった平均書き込み処理時間（単位：ミリ秒）。	HILO	AVG	double	No	0	VMware 3.0.x Hyper-V KVM Virtage Docker環境

注※1: [±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
注※2: Hyper-Vの場合だけ，2回以上パフォーマンスデータが収集されている必要があるフィールドです。
