1.4.6　ネットワークリソースの監視

ここでは，VMwareシステムのネットワークリソースを監視する方法について説明します。

〈この項の構成〉

(1)　概要

VMwareシステムでは，複数の仮想マシンで物理サーバ上のNICを共有します。各仮想マシンに割り当てられるNICを仮想NICと呼びます。仮想マシン上で稼働するOSは，仮想NICを通常のNICとして認識します。

仮想環境では，各仮想マシンが物理NICを同時に利用するため，各仮想マシンが利用できるネットワーク帯域が狭まります。このことから，各仮想マシンのネットワークデータ送受信速度が低下するおそれがあります。

ネットワークのパフォーマンスデータを監視することで，こうした仮想マシンの性能低下を把握できるため，対策を講じることができます。

ネットワークリソースを監視するレコードには，次の2つがあります。レコードの詳細については，「5.　レコード」を参照してください。

次の図に，それぞれのレコードのパフォーマンスデータ収集範囲を示します。

図1‒30　レコードとデータ収集範囲の対応

ここでは，仮想NIC1〜2および物理NIC1〜2のリソース監視を例に，ネットワークリソースに関連して発生する可能性のある問題と，その対処方法を説明します。次の図に，ここで取り上げる監視項目と対処の流れを示します。

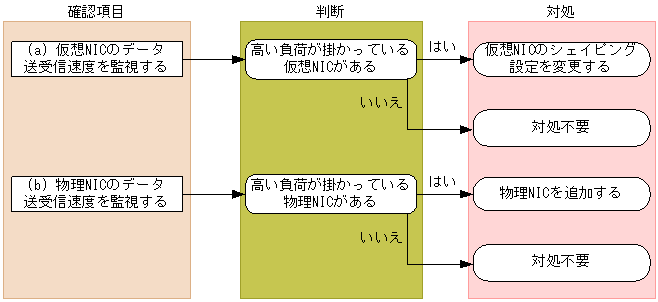

図1‒31　監視項目と対処の流れ

仮想NICに掛かる負荷は，仮想NICのデータ送受信速度から評価できます。仮想NICのデータ送受信速度は，PI_VNIレコードのRateフィールドで確認できます。

仮想NICのデータ送受信速度の監視例を次の図に示します。

図1‒32　仮想NICのデータ送受信速度の監視例

この例では，仮想NIC2のデータ送受信速度を示す値が大きく，高い負荷が掛かっています。高い負荷が掛かっている仮想NICがある場合，より優先度が小さい仮想NICのシェイピング設定を変更することで対処できます。シェイピング設定の変更手順については，仮想環境ソフトウェアのマニュアルを参照してください。

物理NICに掛かる負荷は，物理NICのデータ送受信速度から評価できます。物理NICのデータ送受信速度は，PI_HNIレコードのRateフィールドで確認できます。

物理NICのデータ送受信速度の監視例を次の図に示します。

図1‒33　物理NICのデータ送受信速度の監視例

この例では，物理NIC2のデータ送受信速度を示す値が大きく，高い負荷が掛かっています。高い負荷が掛かっている物理NICがある場合，物理NICの追加を検討してください。
