以下に，多拠点集中監視機能で管理する情報の登録適用例を示します。

監視するネットワーク単位に，管理情報として，許可された機器のアドレス一覧（許可機器一覧／固定機器一覧）を登録します。許可機器一覧は，下記2つの方法で登録することができます。

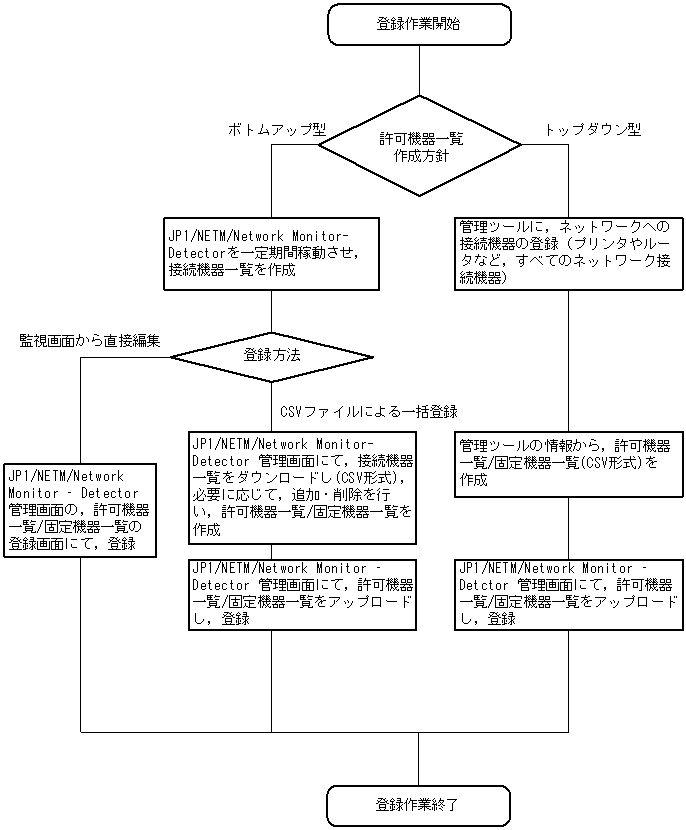

図9-1　登録作業手順のフロー

ボトムアップ型：

集中監視サーバで検出した現状のネットワーク接続機器，管理者が追加登録した機器の一覧を使用する。

トップダウン型：

ご利用中のネットワーク接続機器の管理ツールから出力したCSV形式の一覧を使用する。

また，多拠点集中監視機能を使用して，ネットワーク接続の監視を行う場合の通信量は，次のとおりになります。

なお，機器の検出は，NetBIOSとICMPの2種類で行い，検出した機器の停止を検出するために，検出した方法と同じ要求を送信して，応答が返ってこなくなったら停止とする「生死監視」処理を定期的に行います。機器の検出では，SNMPを利用して，スイッチからARP情報を収集しますが，NetBIOSや，ICMPでの検出に比べると，無視できるほど小さい通信量のため，省略します。

検出方法	要求	応答	タイミング
NetBIOS	100バイト	400バイト	集中監視機能の環境設定画面で設定した間隔で，監視対象ネットワークの全IPアドレスに対して要求します（デフォルトで100ミリ秒）。
ICMP	100バイト	100バイト	集中監視機能の環境設定画面で設定した間隔で，監視対象ネットワークの全IPアドレスに対して要求します（デフォルトで100ミリ秒）。
生死監視	※	※	2分間隔で，すべての動作中の機器に対して要求します。

注※　検出した方法と同じ通信量

【例】

クラスC（IPアドレスの数=254）のネットワークを10個監視し（IPアドレスの総数=2540），全IPアドレスの10%の機器が接続され（接続機器数=254），集中監視機能の環境設定で監視間隔を100ミリ秒（デフォルト値）と設定した場合を考えます。

(1) 要求（NetBIOSとICMP）

計算式を次に示します。

　要求量(バイト/秒) ＝ 200バイト÷監視間隔(ミリ秒)×1000

NetBIOSとICMPの要求（合計200バイト）は，100ミリ秒間隔で送信されるため，次の計算式となります。

　200バイト÷100ミリ秒×1000 = 2000バイト/秒

(2) 応答（NetBIOSとICMP）

計算式を次に示します。

　応答量(バイト/秒) ＝ 500バイト÷監視間隔(ミリ秒) ×1000×接続機器の割合

NetBIOSとICMPの応答（合計500バイト）は，100ミリ秒間隔で送信される要求に対して10%が応答するため，次の計算式となります。

　500バイト÷100ミリ秒×1000×0.1 = 500バイト/秒

(3) 生死監視

計算式を次に示します。

　生死監視量(バイト/秒) ＝ 500バイト×接続機器数÷120秒

通信量が多いNetBIOSでの確認と仮定すると（要求と応答の合計500バイト），接続機器数254台に対して，2分（120秒）間隔で要求されるため，次の計算式となります。

　500バイト×254台÷120秒= 1058バイト/秒

要求（NetBIOSとICMP），応答（NetBIOSとICMP），生死監視の合計3.6Kバイトが，1秒あたりの通信量となります。

また，ネットワークをグループ分けすると，各グループを同時に監視することもできますが，その分，通信量も増えます。
