JP1/NETM/Network Monitorでは，以下のオプション機能において，スイッチのMIB情報を取得しています。

• 不正機器接続位置の特定
• 接続機器情報の取得（集中監視機能の場合）

しかし，一部のスイッチでは，MIBの実装方法の違いから，MIB情報の取得が行えず，以下のような現象が発生する場合があります。

• 正しく不正機器の位置特定が行われない
• 接続機器一覧に機器が表示されない（集中監視機能の場合）

そこで，本コマンドにより，スイッチが，JP1/NETM/Network Monitorの機能に対応しているかを事前にチェックすることができます。

【名前】

nxnmswchk - MIB情報の取得可否チェックコマンド

【形式】

nxnmswchk [-D|-M] -a IPアドレス [-c コミュニティ名] [-v][-vv][-vvv]

【機能説明】

nxnmswchkコマンドは指定された機器から，ARP監視や集中監視で取得しているMIB情報を取得し，機器種別の判定およびMIBの取得可否をチェックします。

Nxnmswchkには以下のオプションがあります。

-aオプション：

対象とする機器のIPアドレスを指定します。

-D，-Mオプション：

-M：不正機器接続位置特定に使用するMIBの対応可否をチェックします。

-D：不正機器接続位置特定および集中監視機能による接続機器情報の取得に使用するMIBの対応可否をチェックします。

-D，-Mいずれも指定しない場合は，-Dが指定されたものとして動作します。

-cオプション：

対象とする機器のコミュニティ名を指定します。

-cを指定しない場合は，"public"が指定されたものとして動作します。

-vオプション：

詳細情報（詳細レベル1）を表示する際に指定します。

-vvオプション：

詳細情報（詳細レベル2）を表示する際に指定します。

-vvvオプション：

詳細情報（詳細レベル3）を表示する際に指定します。

【実行例】

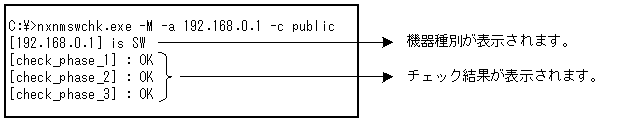

ARP監視（Network Monitor）の場合

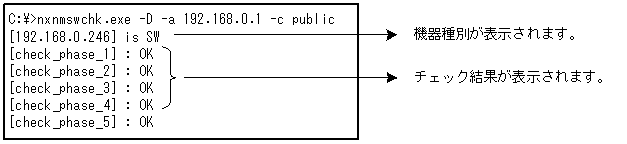

集中監視（Detector）の場合

コマンド実行後に表示された機器種別およびチェック結果の意味は以下の通りです。

＜機器種別＞

機器種別	意味
SW	スイッチ
RP	リピータ
OTHER	その他のSNMPエージェント （-Dオプションで実行した場合）
OTHER（UNKNOWN）	その他のSNMPエージェント （-Mオプションで実行した場合）
UNKNOWN	非SNMPエージェント

＜チェック結果＞

チェック結果	意味
OK	正常終了
NG	異常終了
Unknown	不明（チェックに必要な1部のMIBが取得不可）

それぞれのチェックフェーズにおけるチェック内容を示します。

No	チェック フェーズ	チェック内容	チェック結果が「OK」以外のときの影響
			JP1/NETM/Network Monitor	集中監視機能
1	check_phase_1	機器のIPアドレス情報チェック	位置特定不可	位置特定不可 MIB（ARP）収集不可
2	check_phase_2	機器のMACアドレス情報チェック	位置特定不可	位置特定不可
3	check_phase_3	位置特定用合理性チェック	位置特定不可	位置特定不可
4	check_phase_4	MIB（ARP）情報収集用合理性チェック1	チェック対象外	MIB（ARP）収集不可
5	check_phase_5	MIB（ARP）情報収集用合理性チェック2	チェック対象外	MIB（ARP）収集不可

（注）check_phase_4, 5は，-Dオプション指定，かつ機器種別がSW or OTHERの場合だけ実施されます。
