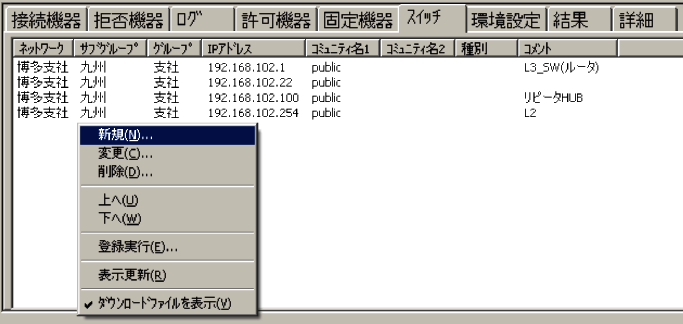

スイッチ一覧の画面から，右クリックのメニューで「新規」を実行します。

スイッチ登録の画面が表示されますので，必要な情報を入力して「OK」ボタンをクリックしてください。

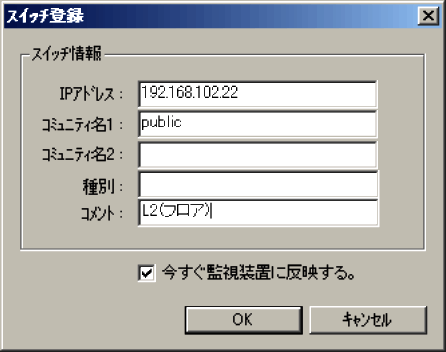

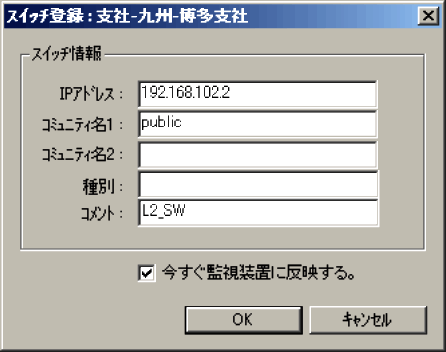

図4-70　スイッチ登録画面

「今すぐ監視装置に反映する。」をチェックすると，以下のダイアログが出力されます。

チェックマークをつけない場合，アップロードされませんので，別途アップロードを行ってください。

「はい」をクリックすると，対象のネットワークにアップロードされ，スイッチ情報が反映されます。

スイッチのアップロードが成功すると，詳細画面に以下のメッセージが表示されます。

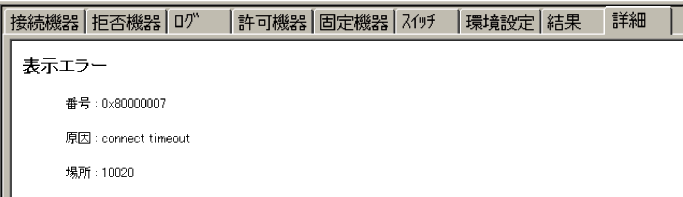

スイッチのアップロードが失敗すると，詳細画面に以下のメッセージが表示されます。

失敗した場合，メッセージをダブルクリックすると詳細情報が表示されます。

エラーの詳細は，「7.　メッセージ」を参照してください。

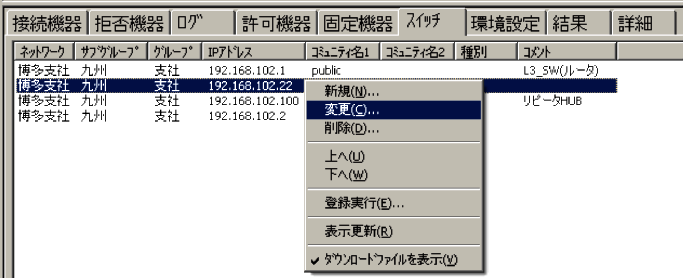

スイッチ一覧の画面から修正するスイッチを選択して，右クリックのメニューで「変更」を実行します。

選択したスイッチの登録画面が表示されますので，必要なところを修正して「OK」ボタンをクリックします。以降のオペレーションは，「新規」の時と同一です。

図4-71　スイッチ登録画面

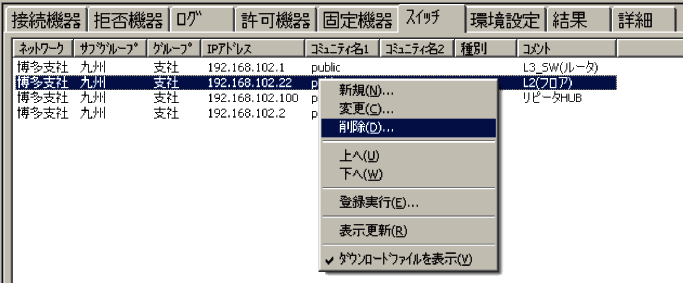

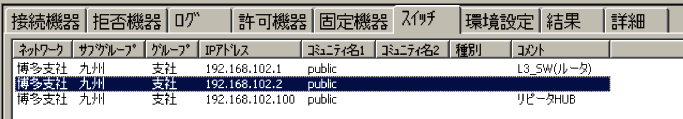

スイッチ一覧の画面から削除するスイッチを選択して，右クリックのメニューで「削除」を実行します。

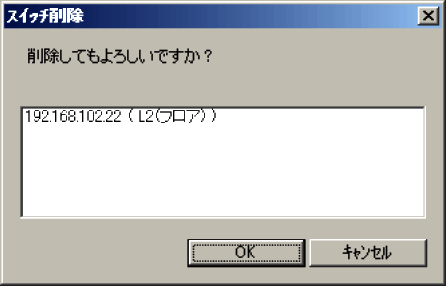

スイッチ削除の画面が表示されますので，削除するスイッチの情報を確認して「OK」ボタンをクリックしてください。

図4-72　スイッチ削除画面

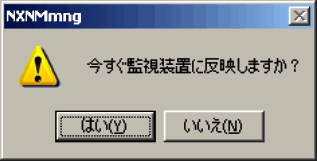

「今すぐ監視装置に反映しますか？」のメッセージが表示されますので，「はい」を選択してください。

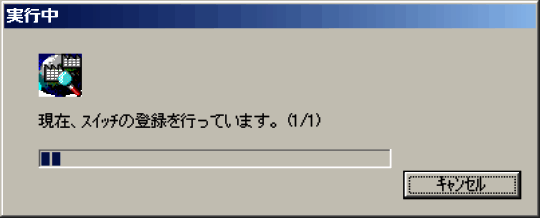

対象の監視ネットワークにスイッチ情報がアップロードされます。

「いいえ」を選択した場合には，対象の監視ネットワークにアップロードされませんので，別途アップロードを行ってください。

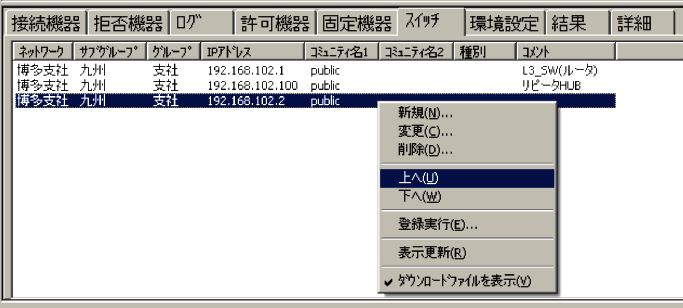

スイッチ一覧の画面からネットワークの監視処理がスイッチを参照する順番を入れ替えることができます。対象のスイッチを選択して，右クリックのメニューで「上へ」または「下へ」を実行します。

スイッチ情報を登録する場合，スイッチの登録順番は，コアスイッチからエッジスイッチのように上位のスイッチから順番になるように監視ネットワーク内の全てのスイッチを登録してください。

対象のスイッチを選択して，「上へ」を実行した場合スイッチが上に移動します。

スイッチの移動だけでは，対象のネットワークに反映されませんので，次のスイッチ情報の監視ネットワークへの反映を実行してください。

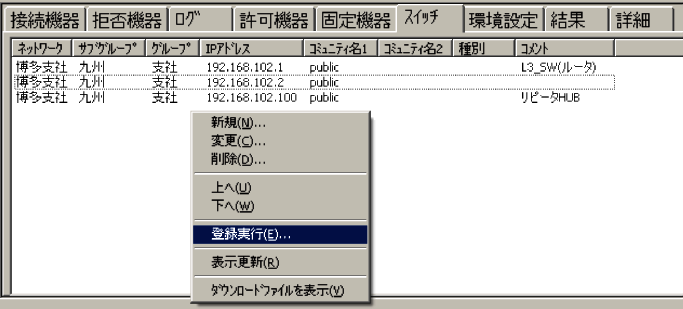

スイッチ一覧の画面から統合管理ツールに定義してあるスイッチ情報を，対象の監視ネットワークにアップロードします。右クリックのメニューで「登録実行」を実行します。

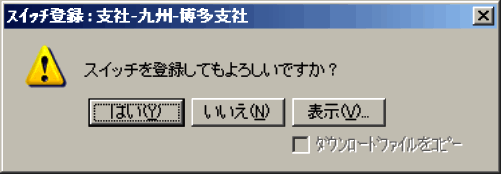

次のメッセージが表示されます。「はい」を選択すると，対象の監視ネットワークにスイッチ情報をアップロードします。

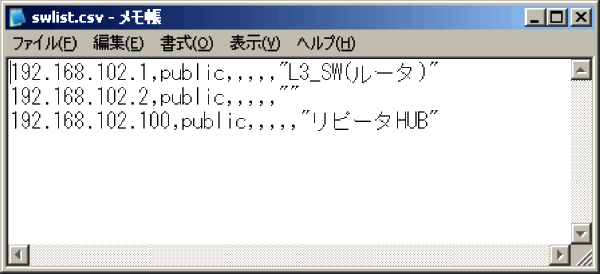

「表示」を選択すると，統合管理ツールに定義されている内容がメモ帳で表示されます。

メモ帳で，スイッチの定義情報を変更することができます。

登録するスイッチ一覧のフォーマットの詳細は，下記マニュアルを参照してください。

「JP1/NETM/Network Monitor」
「6.18　アップロード」のスイッチ一覧
「JP1/NETM/Network Monitor - Manager」
「14.15　アップロード」のスイッチ一覧

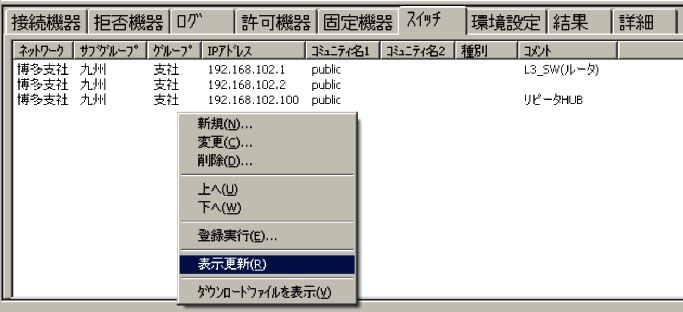

スイッチ一覧の画面から統合管理画面のスイッチ情報を最新に更新します。右クリックのメニューから「表示更新」を実行します。スイッチ一覧の表示が更新されます。

スイッチ一覧の画面から，統合管理ツールにダウンロードしてあるスイッチ情報を表示します。

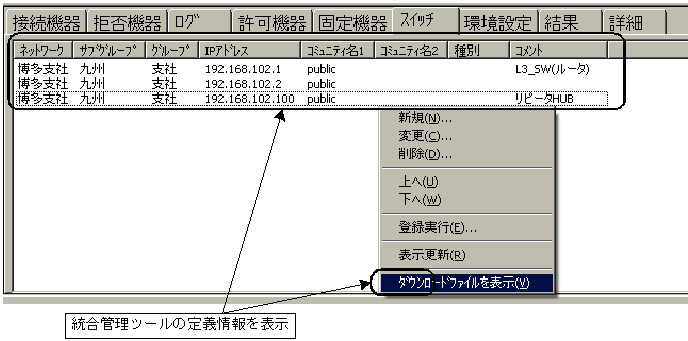

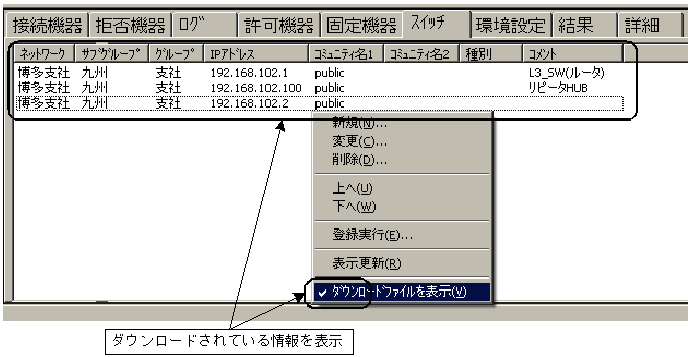

「ダウンロードファイルを表示」にチェックがついている時には，ダウンロードしたスイッチ情報が表示されています。チェックがついていないときには，統合管理ツールに定義してあるスイッチ情報を表示しています。

「ダウンロードファイルを表示」を実行すると，表示内容が切り替わります。
