基本システム構成としては，サブネット単位に1台の監視装置を配置する構成ですが，ネットワークインターフェースを複数に拡張することにより，1台の監視装置にて，複数のサブネットワークを監視することができます。

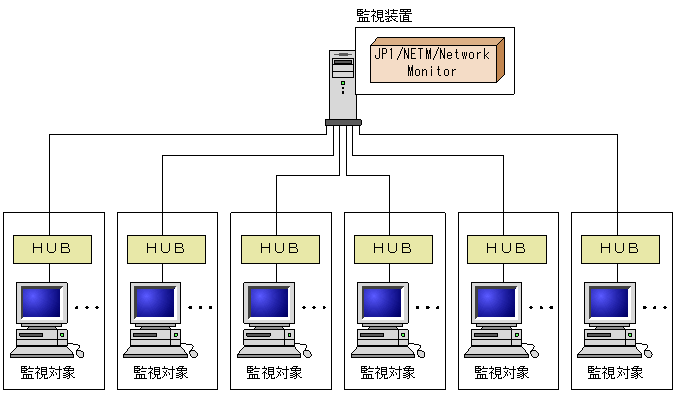

図2-2　複数サブネットワーク管理時の構成（複数ネットワークカード）

また，VLAN（Virtual LAN）のトランク接続機能を使用して，複数のVLANを束ねることにより，1台の監視装置（一つのネットワークカード）で，複数のサブネットワーク（VLAN）を監視することができます。

ただし，前提条件として，下記があります。

• 監視装置のネットワークカード
  IEEE 802.1Q（VLAN）に対応していること

• 監視装置を接続するスイッチのポート

  1. タグVLANの設定ができること
  2. トランク接続（複数のVLANを通過させる）ができること

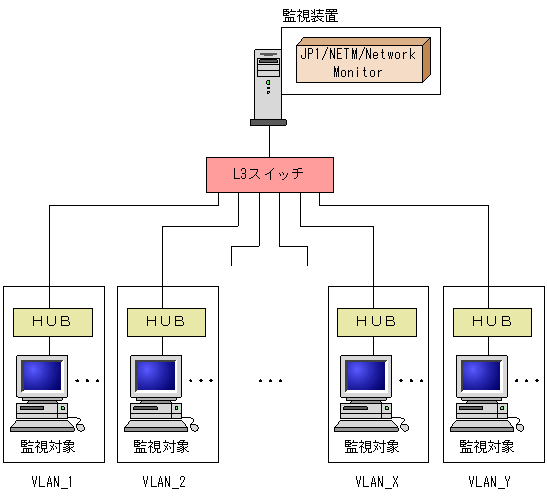

図2-3　複数サブネットワーク管理時の構成（VLAN）
