ここでは，標準WSジョブが実行される仕組みを説明します。

標準WSジョブが実行されるとWSコネクターが，JP1/AJS3 - SOA Optionのコンポーネント「コントローラー」で実行されます。

標準WSジョブを実行する仕組みを次の図に示します。

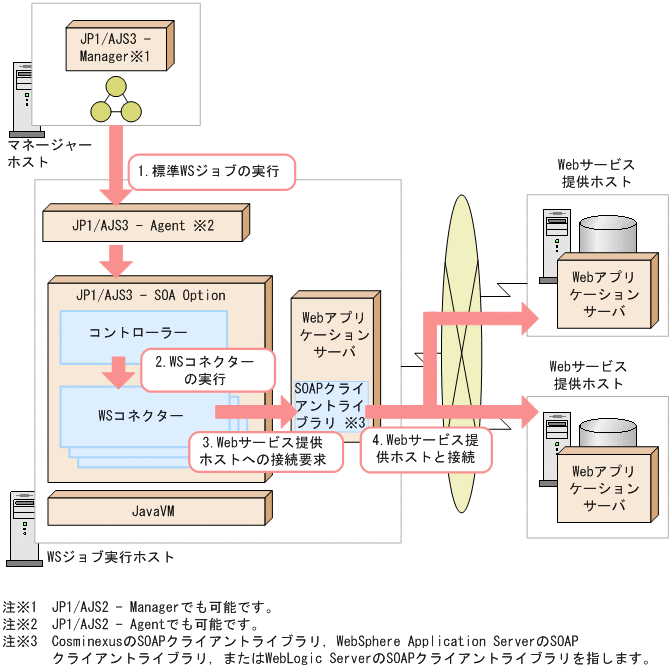

図2-7　標準WSジョブが実行される仕組み

1. 標準WSジョブの実行
   マネージャーホストは，実行登録された標準WSジョブが実行されると，WSジョブ実行ホストのJP1/AJS3 - AgentまたはJP1/AJS2 - Agentに標準WSジョブの実行を要求します。
   JP1/AJS3 - AgentまたはJP1/AJS2 - Agentは，JP1/AJS3 - SOA OptionのコントローラーにWSコネクターの実行を要求します。

2. WSコネクターの実行^※
   JP1/AJS3 - SOA Optionのコントローラーは，WSコネクターを実行します。

3. Webサービス提供ホストへの接続要求
   WSコネクターは，WebアプリケーションサーバのSOAPクライアントライブラリに対してWebサービス提供ホストへの接続を要求します。

4. Webサービス提供ホストと接続
   WebアプリケーションサーバのSOAPクライアントライブラリがWebサービス提供ホストのWebアプリケーションサーバに接続します。


注※

マネージャーホストにJP1/AJS3 - SOA Optionをインストールし，標準WSジョブをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合は，マネージャーホストでWSコネクターが実行されます。
