JP1/AJS3 - SOA OptionのJP1/AJSからのWebシステム呼び出し機能の説明をする前に，JP1/AJS3 - SOA Optionのシステム全体像を説明します。

JP1/AJS3 - SOA Optionのシステム全体像を次の図に示します。

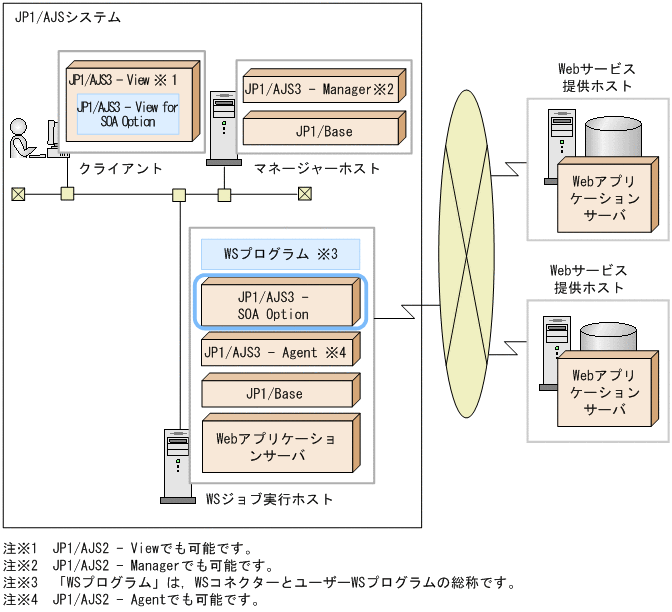

図2-1　JP1/AJS3 - SOA Optionのシステム全体像

JP1/AJS3 - SOA Optionのシステムの構成要素について説明します。

クライアント

JP1/AJS3 - ViewまたはJP1/AJS2 - View，およびJP1/AJS3 - View for SOA Optionをインストールしたホストです。

WSジョブを定義したり，実行状況を確認したりできます。

JP1/AJS3 - View for SOA Optionは，WSジョブを定義する際にJP1/AJS3 - ViewまたはJP1/AJS2 - Viewと連携して動作するコンポーネントです。JP1/AJS3 - SOA Optionに含まれています。

マネージャーホスト

JP1/AJS3 - ManagerまたはJP1/AJS2 - Managerをインストールしたホストです。

WSジョブの定義情報を管理したり，WSジョブの実行要求をWSジョブ実行ホストに送信したりします。

WSジョブ実行ホスト

JP1/AJS3 - SOA Optionをインストールしたホストです。

JP1/AJS3 - SOA Optionは，JP1/AJS3 - AgentまたはJP1/AJS2 - Agent，およびWebアプリケーションサーバと同じホストにインストールします^※。JP1/AJS3 - ManagerまたはJP1/AJS2 - ManagerでWSジョブを実行する場合は，マネージャーホストにJP1/AJS3 - SOA OptionおよびWebアプリケーションサーバをインストールします。

JP1/AJS3 - SOA Optionは，JP1/AJS3 - ManagerまたはJP1/AJS2 - ManagerからのWSジョブの実行要求を受けてWSプログラムを実行し，Webサービス提供ホストにサービスの要求を送信します。

注※

組み込みSOAPクライアントライブラリを使用するとき，WSジョブ実行ホストにWebアプリケーションサーバは不要です。組み込みSOAPクライアントライブラリについては，「2.4.3 組み込みSOAPクライアントライブラリを使ったWSジョブ実行の仕組み」を参照してください。

Webサービス提供ホスト

Webサービスを提供するホストです。

WSジョブ実行ホストから送信された要求に基づいて必要な処理を実行し，処理結果をWSジョブ実行ホストに返信します。

これらのホストにあるアプリケーションによって，WSジョブを実行します。システム構成の詳細については，「3.1 システム構成の設計」を参照してください。
