7.2.2 ジョブネットの定義
次に,ジョブグループ「jobgroup3」の中にジョブネット「example3」を定義します。手順を次に示します。
-

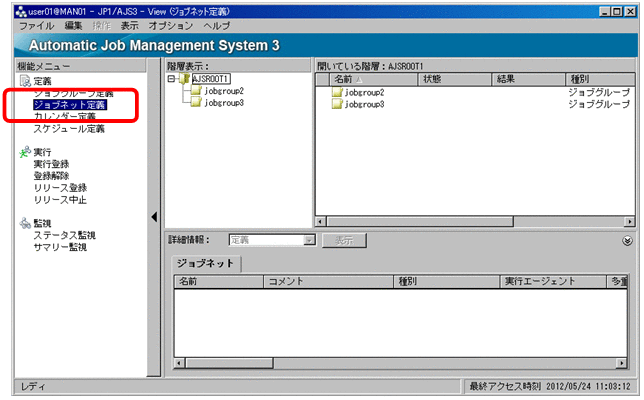

[JP1/AJS3 - View]ウィンドウ(メイン画面)の機能メニューで[ジョブネット定義]をクリックする。
-

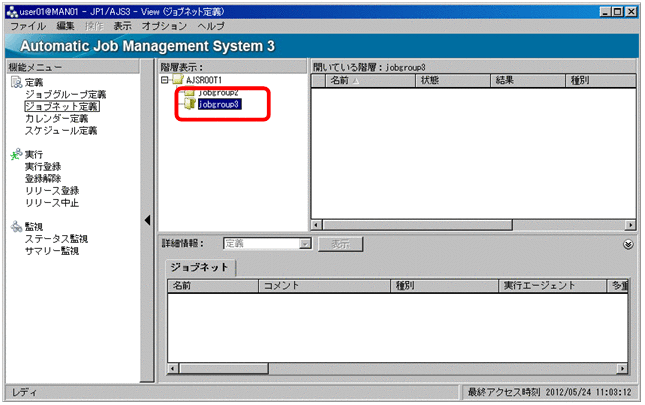

ツリーエリアで,ジョブグループ「AJSROOT1」の中のジョブグループ「jobgroup3」を選択する。
-
[編集]−[新規作成]−[ジョブネット]を選択する。
[詳細定義−[ジョブネット]]ダイアログボックスが表示されます。
-
ジョブネットの名称および実行エージェントの名称を入力する。
ここで,ジョブを異常終了させるために,[実行エージェント]に誤った実行エージェント名を入力します。
-
[ユニット名]にこのジョブネットの名称として「example3」と入力します。
-
[実行エージェント]に「AGT99」と入力します。
-
-
[OK]をクリックする。

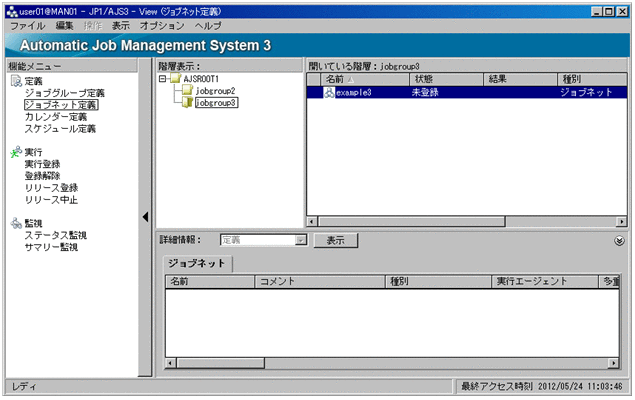

[詳細定義−[ジョブネット]]ダイアログボックスが閉じ,[JP1/AJS3 - View]ウィンドウ(メイン画面)のリストエリアにジョブネット「example3」が表示されます。
これで,ジョブグループ「jobgroup3」の中にジョブネット「example3」を定義できました。
