3.4.10 処理が分岐する部品を使用する場合の関連線接続

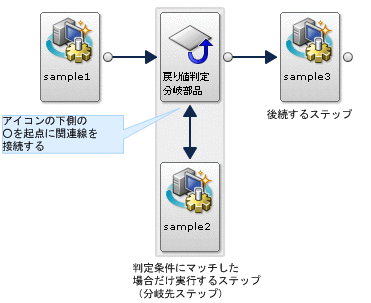

後続するステップとは別に，判定条件にマッチしたときにだけ実行したいステップがある場合，戻り値判定分岐部品や値判定分岐部品を使用します。使用する際は，部品のアイコンの下側にある○を起点にして関連線を接続します。
なお，条件にマッチした場合は，分岐先ステップを実行したあとに，後続するステップを実行します。条件にマッチしない場合は，分岐先ステップを実行しないで，後続するステップを実行します。
|
|
![[図データ]](GRAPHICS/SG030310.GIF)
-
後続するステップとの接続は，通常の矢印で描画されます。
-
判定条件にマッチした場合だけ実行するステップとの関連線は，両矢印で描画されます。判定条件にマッチした場合だけ実行するステップは必ず1つです。
-
判定条件にマッチした場合，「sample1」，「戻り値判定分岐部品」，「sample2」，「sample3」の順番でステップが実行されます。
-
判定条件にマッチしなかった場合，「sample1」，「戻り値判定分岐部品」，「sample3」の順番でステップが実行されます。
