4.2.10　階層フロー部品

機能

フロー中に別のフローを定義できます。階層フロー部品を使用すると，フローを階層化できます。フローの階層化は，最上位のフローを第1階層として最大25階層まで定義できます。

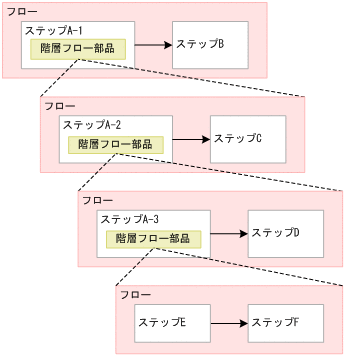

図4‒5　階層フロー部品の概要

注意事項

部品の実行中にタスクを実行停止した場合は，階層フロー部品内の実行中のステップが完了してからタスクの状態が「失敗」または「正常終了」になります。
部品の実行中にタスクを強制停止した場合は，階層フロー部品内で実行中の部品も直ちに終了され，タスクの状態が「失敗」または「正常終了」になります。
階層フロー部品は，戻り値を常に0で返します。階層フロー内のステップが異常終了した場合も，戻り値を0で返します。階層フロー内のステップの戻り値は，階層フロー部品の戻り値に反映されません。

バージョン

01.10.00

カテゴリ

Hitachi/Basic

戻り値

戻り値	説明
0	階層フロー部品内のステップが正常に終了した。または，異常終了した。
