JIS X 0504で規格されているCODE128バーコードのコードセットは，コードセットA，コードセットB，およびコードセットCがあります。そのうち，EURでCODE128バーコードを表示する場合は，コードセットBとコードセットCを使用して，データ（データキャラクタ）をデータファイルに指定します。どちらのコードセットを使用するかは，［オプション］ダイアログ，または［アイテムのプロパティ］ダイアログの［入力データ形式］で指定します。

指定したコードセットで使用できるデータを次に示します。

表4-8　CODE128バーコードで指定できる入力データ

数値	EURのデータファイルに指定できるデータ
	コードセットBを使用する場合	コードセットCを使用する場合
0	△（0x20：半角空白）	00
1	!	01
2	"	02
3	#	03
4	$	04
5	%	05
6	&	06
7	'	07
8	(	08
9	)	09
10	*	10
11	+	11
12	,	12
13	-	13
14	.	14
15	/	15
16	0	16
17	1	17
18	2	18
19	3	19
20	4	20
21	5	21
22	6	22
23	7	23
24	8	24
25	9	25
26	:	26
27	;	27
28	<	28
29	=	29
30	>	30
31	?	31
32	@	32
33	A	33
34	B	34
35	C	35
36	D	36
37	E	37
38	F	38
39	G	39
40	H	40
41	I	41
42	J	42
43	K	43
44	L	44
45	M	45
46	N	46
47	O	47
48	P	48
49	Q	49
50	R	50
51	S	51
52	T	52
53	U	53
54	V	54
55	W	55
56	X	56
57	Y	57
58	Z	58
59	[	59
60	\ ※	60
61	]	61
62	^	62
63	_	63
64	`	64
65	a	65
66	b	66
67	c	67
68	d	68
69	e	69
70	f	70
71	g	71
72	h	72
73	i	73
74	j	74
75	k	75
76	l	76
77	m	77
78	n	78
79	o	79
80	p	80
81	q	81
82	r	82
83	s	83
84	t	84
85	u	85
86	v	86
87	w	87
88	x	88
89	y	89
90	z	90
91	{	91
92	|	92
93	}	93
94	~	94
95	−	95
96	−	96
97	−	97
98	−	98
99	[CODEC]	99
100	−	[CODEB]
101	−	−
102	[FNC1]	[FNC1]

（凡例）

−：該当する項目はありません。

注※

コードセットBを使用してデータファイルに「0x5C」を指定した場合，出力するときのフォント指定によって，「＼」に出力できます。

「\」を「＼」に出力する場合は，データキャラクタのフォントに，Arialなどの欧文フォントを指定してください。ＭＳ ゴシックなどの日本語フォントを指定した場合は，「\」のまま出力されます。

コードセットBも，コードセットCも，指定するデータの桁数は任意です。ただし，コードセットCの場合は，2桁の数字で一つのバーコードキャラクタを表すので，偶数になるように入力してください。奇数指定の場合，データは欠損値として扱われ，バーコードは表示されません。

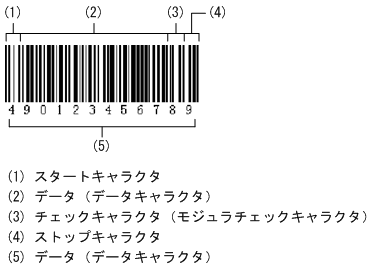

CODE128バーコードの形式を次に示します。

CODE128バーコードのスタート／ストップキャラクタと，チェックキャラクタ（モジュラチェックキャラクタ）は，バーで表します。

また，CODE128バーコードのスタート／ストップキャラクタとチェックキャラクタ（モジュラチェックキャラクタ）は，EUR 帳票作成機能が自動付加しているために指定できませんが，指定した入力データ形式によって，スタートキャラクタが次のように異なります。

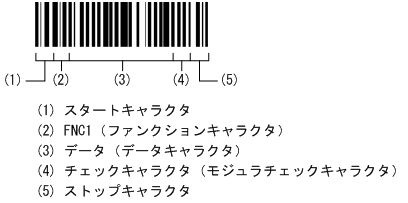

CODE128バーコードには，FNC1のファンクションキャラクタをEUR 帳票作成機能で付加できます。FNC1は，特定の工業規格に合致するシンボルを識別するキャラクタです。FNC1の付加指定は，［オプション］ダイアログ，または［アイテムのプロパティ］ダイアログで指定できます。FNC1は，スタートキャラクタのあとに付加されます。

CODE128バーコードでは，帳票出力時にバーコードの幅を補正できます。補正値は，プリンタ定義ファイルまたは環境変数で指定します。詳細は，マニュアル「EUR 帳票出力 EUR Designer/EUR Viewer編」またはマニュアル「EUR 帳票出力 リファレンス EUR Server編」を参照してください。

CODE128で指定できるサイズと単位は，0.1〜1.1mmです。

CODE128バーコードは，1モジュールの幅を，0.01mm単位で指定します。「モジュール」とは，黒バー，白バー，およびクワイエットゾーンを表現する最小単位です。「クワイエットゾーン」とは，バーコードの両端にある余白部分です。

CODE128バーコードには，入力データ形式に「コードセットB」と「コードセットC」がありますが，サイズの求め方は同じです。

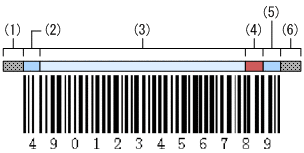

(1)クワイエットゾーン（1モジュール×10）
(2)スタートキャラクタ（11モジュール）
(3)データ（1データキャラクタは，11モジュール）
(4)チェックキャラクタ（11モジュール）
(5)ストップキャラクタ（13モジュール）
(6)クワイエットゾーン（1モジュール×10）

　　

例えば，12桁のデータ（データキャラクタ）を表示するとき，サイズに「0.5」を指定すると，次に示す式によって，幅 93.5（mm）のCODE128バーコードが帳票に出力できます。

クワイエットゾーン＝（0.5（mm）×10）×2（個所）
スタートキャラクタ＝11（モジュール）×0.5（mm）
データ＝（11（モジュール）×12（桁））×0.5（mm）
チェックキャラクタ＝11（モジュール）×0.5（mm）
ストップキャラクタ＝13（モジュール）×0.5（mm）

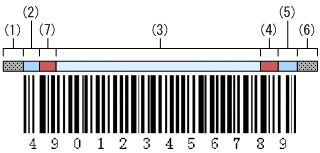

CODE128バーコードにFNC1を付加する場合

［FNC1を付加する］のチェックボックスをオンにしたときは，スタートキャラクタの右横にファンクションキャラクタが付加されます。

(7)ファンクションキャラクタ（11モジュール）

例えば，12桁のデータ（データキャラクタ）を表示するとき，サイズに「0.5」を指定すると，次に示す式によって，幅 99（mm）のCODE128バーコードが帳票に出力できます。

クワイエットゾーン＝（0.5（mm）×10）×2（個所）
スタートキャラクタ＝11（モジュール）×0.5（mm）
ファンクションキャラクタ＝11（モジュール）×0.5（mm）
データ＝（11（モジュール）×12（桁））×0.5（mm）
チェックキャラクタ＝11（モジュール）×0.5（mm）
ストップキャラクタ＝13（モジュール）×0.5（mm）

CODE128バーコードの場合，計算で求めた値でアイテム枠を確保しても，多少横に広がって出力されます。そのため，帳票にCODE128バーコードを収めるときは，アイテム枠の幅を少し余裕を持って確保してください。サイズに「0.5」を指定した場合，求めた値は幅 93.5（mm）ですが，帳票に確保するアイテム枠の幅を94（mm）程度確保すると収まります。

• FNC1を付加したCODE128バーコードの場合
  帳票にFNC1を付加したCODE128バーコードを収める場合は，サイズに「0.5」を指定したとき，帳票に確保するアイテム枠の幅を100（mm）程度確保すると収まります。


出力するプリンタの解像度が300dpiの場合

最小サイズは0.20mmです。

出力するプリンタの解像度が600dpiの場合

最小サイズは0.15mmです。
