- 【機能】
- 直線，または円弧の内外分点を返します。
- 【構文】
- GDIE(x:n:m)
- 【引数】
- x E E種パラメタの変数
- n I 内外分値
- m I 内外分値
- 【戻り値】
- P 内外分点（入力座標系）
- 【解説】

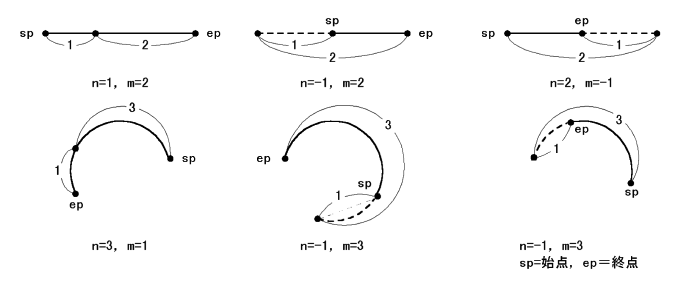

- 要素（直線・直線寸法，または円弧・円弧寸法）をn:mに内外分します。n，およびmの両方が正の値のとき内分，n，またはmのどちらか一方が負の値のとき外分されます。内外分の例を次に示します。
![[図データ]](FIGURE/ZU042300.GIF)
- n＋m≦0のとき，エラーになります。
- 【例題】
x.e=#300.1(0.5)( ) ;
n.i=1 ;
m.i=2 ;
a.p=GDIE(&x:&n:&m) ;
