【機能】

入力した図形，要素，表，表項目，または層にユーザ属性を定義します。

【構文】

SATR(a:b:c:d:e:f)

【引数】

a　I　ユーザ属性の種別

b　CE　属性を定義する対象

c　I　属性番号

d　I　C種パラメタ設定フォーマット

e　I　設定開始アドレス

f　CIR*N　属性データ

【戻り値】

I　次回設定アドレス

【解説】

• ユーザ属性の種別を次のように指定します。
  1：図形
  2：要素
  3：表
  4：表項目
  5：層

• 属性を定義する対象は，ユーザ属性の種別が表の場合は表名称，層の場合は層ニモニック，またはユーザ層名称でも指定できます。
• 属性番号で指定できる範囲は1〜9999です。
• C種パラメタ設定フォーマットを次のように指定します。
  0：フリー
  　先頭4バイトに文字列長をセットし，5バイト目から文字列をセットします。
  n：固定長
  　nバイトの固定長で文字列を設定します。
  　1〜400の整数で長さを指定します。
  　文字列がnより短い場合，後に空白を設定します。
  　文字列がnより長い場合，先頭からnバイトに納まる文字まで設定し，後の文字列を無視します。

• 設定開始アドレスで指定できる範囲は1〜2999です。
• 属性データは文字列，整数，および実数で合計2,999バイトまで指定できます。
• 入力する属性データが2,999バイトを超えた場合，2,999バイトまでが設定されて，\\frtnに-4が返されます。
• 次の場合，ユーザ属性は設定できません。
  ・指定した図形，または要素に，既にユーザ属性が21個定義されていて，かつ新しい属性番号で定義する場合
  ・指定した図形，または要素に，範囲外の属性番号が定義されている場合

• この関数は，マクロ図形では使えません。

【例題】

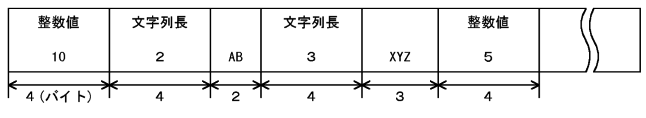

a.i=1 ;
b.e=#300.1(0) ;
c.i=1 ;
d.i=0 ;
e.i=1 ;
f.CIR*N=10，"AB"，"XYZ" ;
x.i=SATR(&a:&b:&c:&d:&e:&f) ;
g.i=5 ;
y.i=SATR(&a:&b:&c:&d:&x:&g) ;

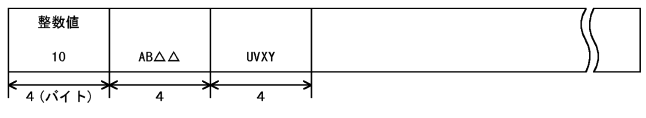

a.i=1 ;
b.e=#300.1(0) ;
c.i=1 ;
d.i=4 ;
e.i=1 ;
f.CIR*N=10，"AB"，"UVXYZ" ;
x.i=SATR（&a:&b:&c:&d:&e:&f） ;


（凡例）△：半角文字の空白一つを表します。
