保管したマクロ図形を展開します。

あらかじめ用紙を設定しておきます。

1. 切り替え用メニューでユーザ1を選択します。

メニューカスタマイズでビジュアル・アイコンを登録していない場合は，メニューバーの［マクロ(M)］メニューで［マクロ図形展開］を指定します。

マクロ図形展開の詳細については，「2.3　マクロ図形展開［マクロ(M)／マクロ図形展開］」を参照してください。

2. ビジュアル・アイコンで長円と円を作成するマクロ図形を選択します。

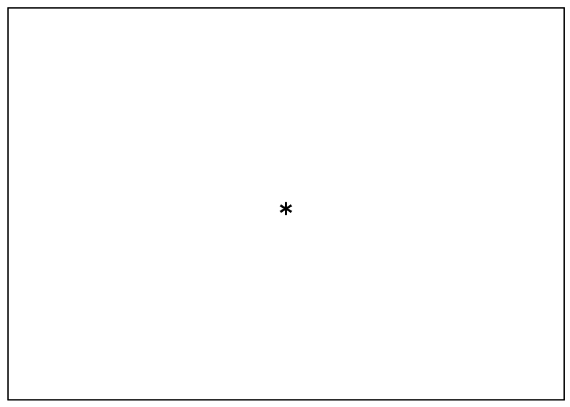

3. 配置点の入力で，図面上の点を指示(＊)します。

4. 長さの入力で，次のように入力します。


200＜Enter＞


幅と間隔の入力を省略したので，マクロ図形を作成したときの値(50)が設定されます。

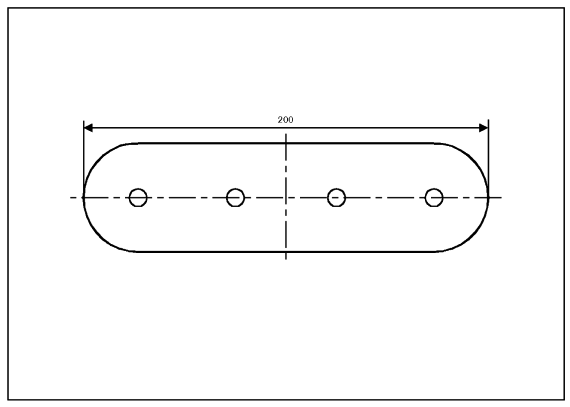

展開した結果は次のようになります。
