マクロ図形のソースを出力します。

1. メニューバーの［マクロ(M)］メニューで［マクロ編集］を指定して，そのあと何も入力しないで＜Enter＞を押してマクロ名リストダイアログを表示させます。

2. ファイル名からmacz.fを選択して［OK］ボタンを押します。

3. 図面サイズと尺度の問い合わせで次のように入力します。


A3＜Enter＞

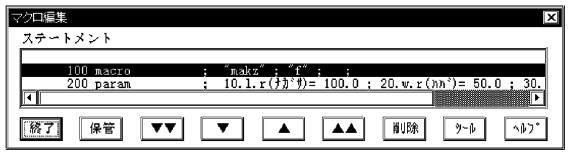

4. マクロ編集ダイアログが表示されます。

マクロ図形を修正します。

5. ステートメントの1行目が表示されています。

マクロ編集ダイアログの［▼］ボタンを押します。

6. ナガサの入力で，次のように入力します。


100＜;＞


7. ハバの入力で，次のように入力します。


50＜;＞


8. カンカクの入力で，次のように入力します。


50＜Enter＞


9. マクロ編集ダイアログの［▼▼］ボタンを押して，前進ダイアログを表示させます。

10. 行数に5と入力します。

11. ［OK］ボタンを押します。

12. ステートメントの次の行が表示されます。

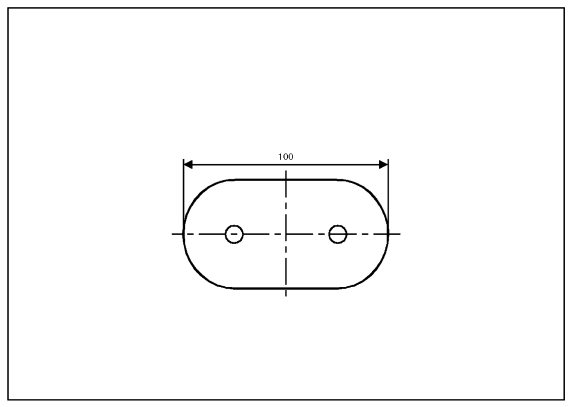

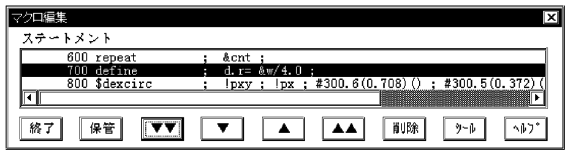

00000700 define         ;  d.r= &w/4.0 ;


マクロ編集ダイアログの［削除］ボタンを押して，この行を削除します。

13. マクロ編集ダイアログの［ツール］ボタンを押して，マクロ編集ツールメニューを表示します。

14. マクロ編集ツールメニューの［変数］ボタンを押してから，コマンドエリアに次のように入力します。


d.r=&w/6.0＜Enter＞


修正したマクロ図形を保管します。

15. マクロ編集ダイアログの［▼▼］ボタンを押して，前進ダイアログを表示させます。

16. 行数に0と入力します。

実行を完了した行までが保管の対象になるので，最終行まで前進します。

17. ［OK］ボタンを押します。

18. マクロ編集ダイアログの［保管］ボタンを押します。

19. 保管ダイアログが表示されます。マクロ名には最初に入力した名称が表示されているので，よければ［OK］ボタンを押します。

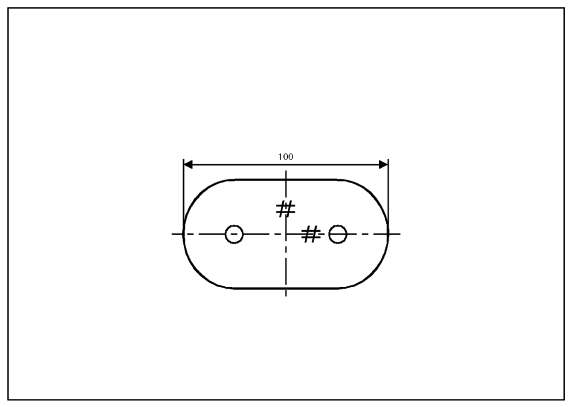

20. マクロ図形の配置点を問い合わせてきます。オぺランドメニューから「交点」を選択して，長円の中心線を２本とも指示(＃)します。

マクロ図形の編集を終了します。

21. マクロ編集ダイアログの［終了］ボタンを押します。

これで，マクロ図形の編集を終了しました。
