形式

〔 -paper 〔 用紙横サイズ, 用紙縦サイズ 〕 〕

機能

出力する用紙の横サイズ，および縦サイズを指定します。

項目

用紙横サイズ

出力する用紙の横サイズを指定します。

用紙縦サイズ

出力する用紙の縦サイズを指定します。

解説

• このパラメタを指定すると，新しい用紙に作画します。
• 次の-paperパラメタが定義されるか，ファイルの終わりまで有効です。
• パラメタファイルの先頭の-paperパラメタは省略できます。
• 用紙横サイズ，用紙縦サイズは，用紙サイズ(A0，A1・・・)でも指定できます。この場合，次のように指定します。

-paper A0,A0

• 指定できる用紙サイズを次に示します。
  ミリ系


  用紙サイズ	用紙横サイズ×用紙縦サイズ(単位:ミリ)
  A0	1189×841
  A1	841×594
  A2	594×420
  A3	420×297
  A4(A4縦)	210×297
  A4W(A4横)	297×210
  B1	1030×728
  B2	728×515
  B3	515×364
  B4	364×257
  B5	257×182

  インチ系


  用紙サイズ	用紙横サイズ×用紙縦サイズ(単位:インチ)
  A	11.0×8.5
  B	17.0×11.0
  C	22.0×17.0
  D	34.0×22.0
  E	44.0×34.0

形式

〔-l  出力層〕〔, 出力層〕〔, 出力層〕...

機能

出力する層を指定します。

項目

出力層

出力するすべての層を指定します。複数の層を同時に指定できます。

解説

• このパラメタを省略した場合，活性，参照，および表示状態のすべての層(-lnパラメタで指定した層以外)が出力対象になります。
• 寸法・記号層は単独で指定できません。また，出力する寸法・記号層内の寸法のうち，同時に出力する層の形状要素，または寸法に付随していないものは出力されません。
• 隠線は解除された状態で出力されます。

形式

〔-ln 非出力層〕〔, 非出力層〕〔, 非出力層〕...

機能

出力しない層を指定します。

項目

非出力層

出力しない層を指定します。複数の層を同時に指定できます。

解説

• このパラメタを省略した場合，-lパラメタで指定した層が出力の対象になります。-lパラメタが省略されている場合は，活性，参照，および表示状態のすべての層が出力の対象になります。
• 隠線は解除された状態で出力されます。

形式

〔-ial 表示モード〕

機能

標準値エディタで補助線登録層として指定されている層を非表示にして出力するかどうかを指定します。

項目

表示モード

指定できる表示モードを次に示す番号で指定します。

0：表示する。

1：表示しない。

解説

• -lパラメタ，および-lnパラメタで補助線登録層が指定された場合，-lパラメタ，および-lnパラメタの指定が優先されます。

形式

〔-wi WXmin,WYmin,WXmax,WYmax〕

機能

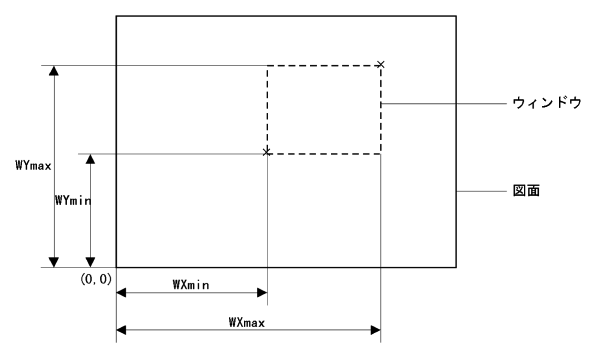

図面を切り出すためのウィンドウを指定します。

項目

WXmin

図面の原点からウィンドウの左下点までのX方向の距離を指定します。

WYmin

図面の原点からウィンドウの左下点までのY方向の距離を指定します。

WXmax

図面の原点からウィンドウの右上点までのX方向の距離を指定します。

WYmax

図面の原点からウィンドウの右上点までのY方向の距離を指定します。

解説

• このパラメタを省略した場合，各項目には次の値が設定されます。
  (WXmin,WYmin) = (0,0)
  (WXmax,WYmax) = (図面の横サイズ,図面の縦サイズ)




形式

〔-vp VXmin,VYmin,VXmax,VYmax〕

機能

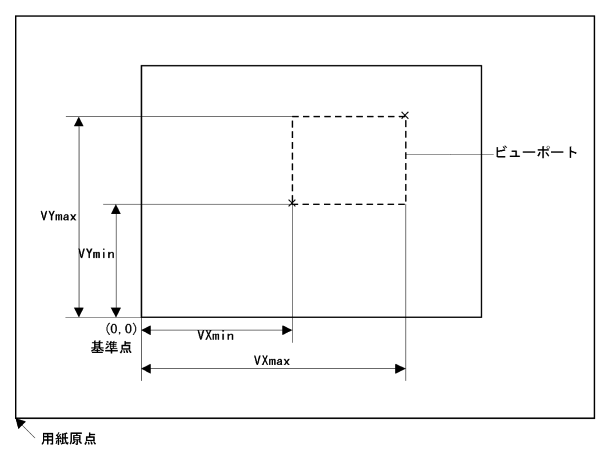

切り出した部分を表示するビューポートを指定します。

項目

VXmin

基準点からビューポートの左下点までのX方向の距離を指定します。

VYmin

基準点からビューポートの左下点までのY方向の距離を指定します。

VXmax

基準点からビューポートの右上点までのX方向の距離を指定します。

VYmax

基準点からビューポートの右上点までのY方向の距離を指定します。

解説

• このパラメタを省略した場合，各項目には次の値が設定されます。
  (VXmin,VYmin) = (WXmin,WYmin)
  (VXmax,VYmax) = (WXmax,WYmax)

• VXmax，およびVYmaxを省略した場合，次の値が設定されます。
  VXmax = VXmin + (WXmax - WXmin)
  VYmax = VYmin + (WYmax - WYmin)




形式

〔-col カラータイプ〕

機能

プリンタ出力，またはメタファイル出力をするときの出力色をドライバに依存するか，任意で設定するかを指定します。

項目

カラータイプ

出力色を次に示す番号で指定します。省略すると，プリンタ出力時は自動，メタファイル出力時はカラーが設定されます。

0：自動(出力色はドライバに依存します。プリンタ出力をするときに指定できます。)

1：カラー

2：モノクロ

形式

〔-rot 回転モード〕

機能

プリンタ出力するときに，図面を用紙に対して90度回転して出力するかどうかを指定します。

項目

回転モード

図面を回転するかどうかを次に示す番号で指定します。省略すると，図面は回転されません。

0：回転しないときに指定します。

1：回転するときに指定します。

形式

〔-rev 反転モード〕

機能

プリンタ出力，またはメタファイル出力をするときに，図面の白と黒の色を反転して出力するかどうかを指定します。

項目

反転モード

白と黒の色を反転するかどうかを次に示す番号で指定します。省略すると，反転されません。

0：反転しないときに指定します。

1：反転するときに指定します。

形式

-s　論理図面庫名・論理部品庫名

機能

出力する図面が格納されている図面庫，または部品庫を指定します。

項目

論理図面庫名・論理部品庫名

図面庫，または部品庫の図面を出力する場合に，出力する図面が格納されている論理図面庫名，または論理部品庫名を指定します。

解説

このパラメタを定義した場合，PLTUTLコマンドの-sパラメタは指定できません。

形式

-sdir　退避先ディレクトリ

機能

図面を退避しているディレクトリを指定します。

項目

退避先ディレクトリ

図面を退避しているディレクトリを指定します。

解説

このパラメタと-sパラメタは同時に指定できません。

形式

-gen　世代番号

機能

出力する図面の世代番号を指定します。

項目

世代番号

出力する図面の世代番号を指定します。指定した世代がない場合には，その世代以降で最も近いものが対象となります。

省略した場合は，最新の世代が対象となります。

解説

このパラメタは必ず-sdirパラメタと同時に指定してください。

形式

-draw 図面ファイル名

機能

出力する図面ファイルを完全なパス名で指定します。

項目

図面ファイル名

出力する図面ファイルを完全なパス名で指定します。ファイル名だけを指定したときは，標準値エディタの実行環境で図面ファイルに設定されているディレクトリ下の図面ファイルとみなします。

解説

一つの用紙に対して複数の図面を出力する指定をすると，出力ファイルは次に示す名称になります。

• 最後に指定した図面ファイルの名称+出力するファイルに対応した拡張子

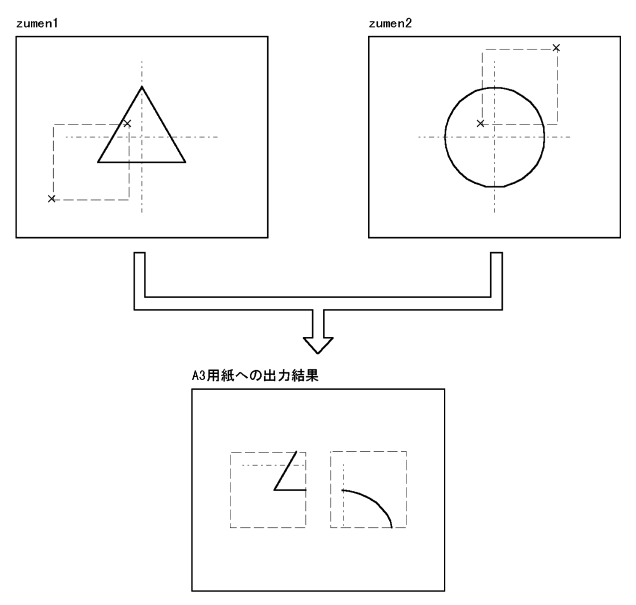

2枚の図面ファイル(zumen1とzumen2)から，それぞれ矩形で切り出した領域を，1枚のA3用紙に出力するパラメタファイルを作成します。

• パラメタファイルの内容


  -paper A3,A3
  -wi 50,50,100,100
  -vp 100,150,250,300
  -draw zumen1

  -wi 100,100,150,150
  -vp 300,150,450,300
  -draw zumen2

• 実行結果
