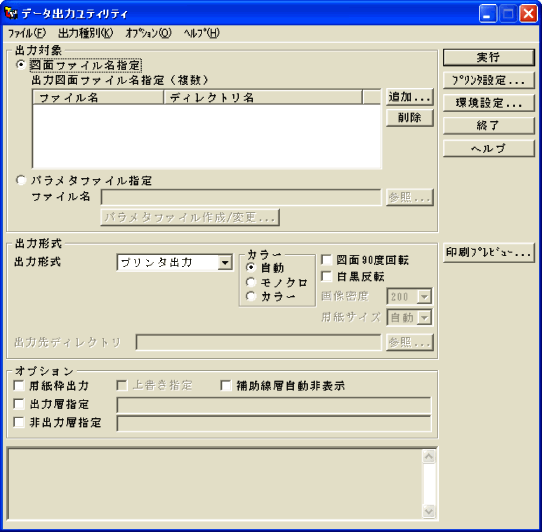

データ出力ユティリティを起動すると，次に示すデータ出力ユティリティを操作するためのウィンドウが表示されます。

データ出力ユティリティウィンドウの各コンポーネントの機能を次に示します。

メニューバー

「10.1.2(1)　データ出力ユティリティウィンドウのメニューバー」を参照してください。

図面ファイル名指定

出力する対象を図面ファイルの名称で指定するときに選択します。

図面庫

出力種別で図面庫を選択した場合，現在選択している図面庫名が表示されます。

部品庫

出力種別で部品庫を選択した場合，現在選択している部品庫名が表示されます。

出力図面ファイル名指定(複数)

出力の対象となる図面ファイルの名称が一覧で表示されます。

［追加］

図面ファイル選択ダイアログを表示します。このダイアログで選択した図面ファイルの名称が出力図面ファイル名に追加されます。

［削除］

出力図面ファイル名で選択している図面を削除します。

パラメタファイル指定

出力する対象をパラメタファイルで指定するときに選択します。

パラメタファイルについては，「10.1.3　パラメタファイルの指定方法」を参照してください。

ファイル名

使用するパラメタファイルの名称を指定します。なお，この名称は，［参照］ボタンで表示されるパラメタファイル選択ダイアログでも指定できます。

［参照］

パラメタファイル選択ダイアログを表示します。このダイアログで選択したパラメタファイルの名称がファイル名に表示されます。

［パラメタファイル作成/変更］

メモ帳を表示します。このメモ帳を使用して，パラメタファイルを新規に作成，または変更します。

出力形式

出力形式をプリンタ出力，HPGLファイル，DWFファイル，メタファイル，TIFFファイル，HP-GL/2ファイル，出力機種名の追加・変更ダイアログで指定したプロッタの出力機種名の中から選択します。

カラー

図面を出力するときの色を自動，モノクロ，カラーの中から選択します。出力形式でプリンタ出力，またはメタファイルを選択しているときに選択できます。

図面90度回転

図面を時計回りに90度回転させて出力するときに指定します。出力形式でプリンタ出力を選択しているときに指定できます。

白黒反転

図面の白と黒を反転させて出力するときに指定します。出力形式でプリンタ出力，またはメタファイルを選択しているときに指定できます。

画像密度

TIFFファイルでの画像密度(DPI)を指定します。出力形式でTIFFファイルを選択しているときに指定できます。

用紙サイズ

TIFFファイルでの用紙サイズを指定します。出力形式でTIFFファイルを選択しているときに指定できます。自動を選択すると，出力元の図面ファイルの用紙サイズと同じになります。

出力先ディレクトリ

データを出力するディレクトリを指定します。出力形式でHPGLファイル，DWFファイル，メタファイル，またはTIFFファイルを選択しているときに指定できます。出力先ディレクトリに何も指定していないときは，\hicad\usr\pltにファイルを出力します。

［参照］

ディレクトリの参照ダイアログを表示します。このダイアログで選択したディレクトリが出力先ディレクトリに表示されます。

用紙枠出力

図面の用紙枠も出力するときに指定します。

出力層指定

右のボックスで出力する層を指定するときに指定します。出力層の指定方法については，「10.1.6　出力層と非出力層の指定方法」を参照してください。

非出力層指定

右のボックスで出力しない層を指定するときに指定します。非出力層の指定方法については，「10.1.6　出力層と非出力層の指定方法」を参照してください。

補助線層自動非表示

標準値エディタで補助線層として設定されている層を非表示にして出力するときに指定します。

上書き指定

出力先に同じ名称のファイルがあった場合，上書きするときに指定します。出力形式でTIFFファイルを選択しているときに指定できます。

［実行］

このウィンドウで指定した内容に従ってデータを出力します。

［プリンタ設定］

出力先のプリンタなどを設定する，プリンタ設定ダイアログを表示します。

［環境設定］

データ出力環境設定ダイアログを表示します。このダイアログの操作は，データ出力環境設定ユティリティを起動して最初に表示されるウィンドウの操作と同じです。詳細は，「10.2.2　データ出力環境設定ユティリティウィンドウ」を参照してください。

［終了］

ウィンドウで指定した内容を取り消して，ウィンドウを閉じます。

［ヘルプ］

データ出力ユティリティウィンドウに関するヘルプを表示します。

［印刷プレビュー］

印刷プレビューダイアログに，印刷時のイメージが表示されます。出力形式でプリンタ出力，または出力機種名の追加・変更ダイアログで指定したプロッタの出力機種名を選択しているときに有効です。

＜この項の構成＞

(1)　データ出力ユティリティウィンドウのメニューバー

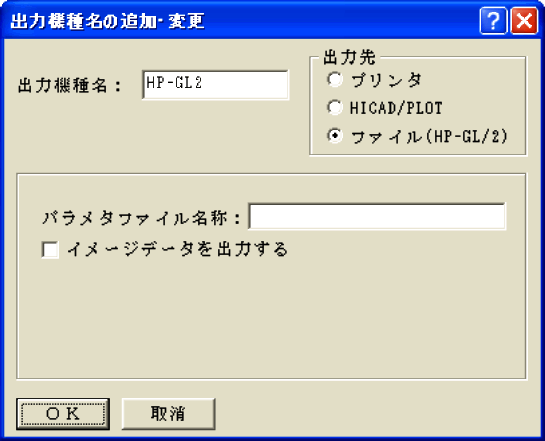

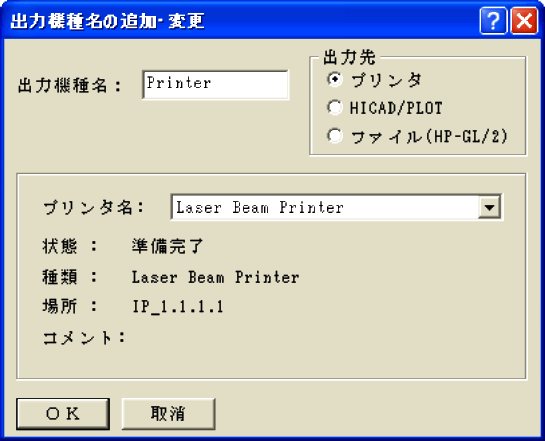

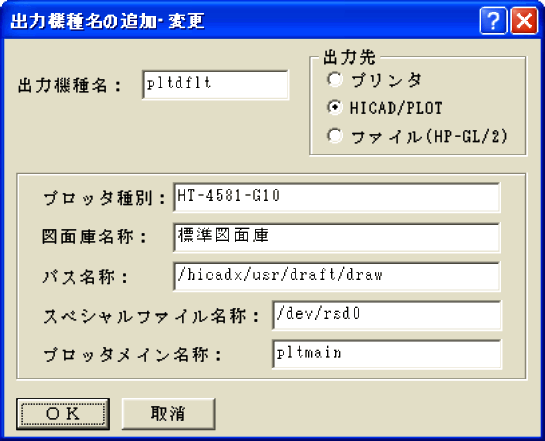

(2)　出力機種名の追加・変更ダイアログ
