2.1　コマンド入力画面の画面構成

コマンド入力画面の画面構成を図2-1に示します。

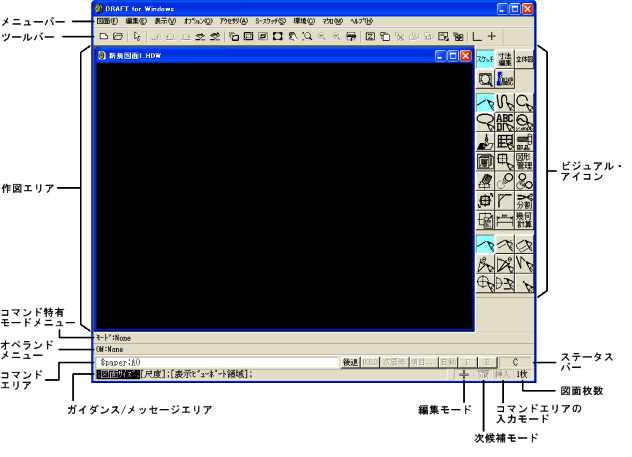

図2-1　コマンド入力画面の画面構成

[図データ]

＜この節の構成＞: 2.1.1　メニューバー; 2.1.2　ツールバー; 2.1.3　ビジュアル・アイコン; 2.1.4　オペランドメニュー; 2.1.5　コマンド特有モードメニュー; 2.1.6　ステータスバー; 2.1.7　ガイダンス/メッセージエリア; 2.1.8　コマンドエリア; 2.1.9　編集モード; 2.1.10　次候補モード; 2.1.11　コマンドエリアの入力モード; 2.1.12　図面枚数; 2.1.13　作図エリア; 2.1.14　図面情報エリア; 2.1.15　図面情報ツールバー
