8.9.2 ドローでの定義とセットアップ情報との関係

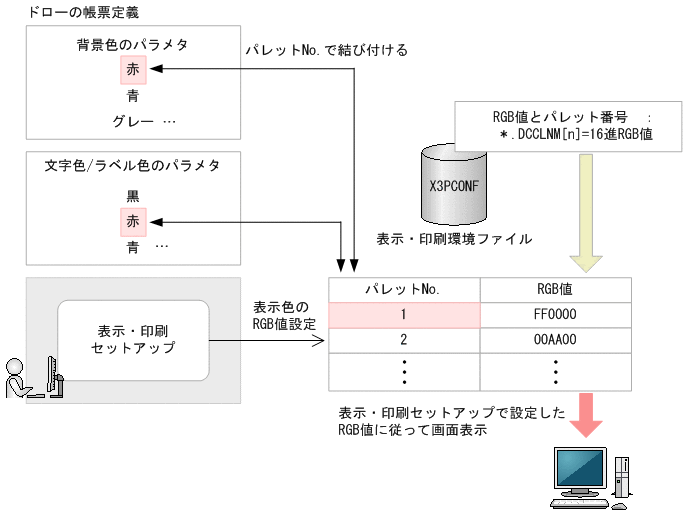

ドローで定義した表示色とここで設定する表示色との関係について説明します。
![[図データ]](GRAPHICS/ZU06S030.GIF)
表示・印刷環境ファイルでの設定値との関係を次の表に示します。
|
種別 |
パラメタ |
省略時仮定値※1 |
設定内容 |
初期値 |
|---|---|---|---|---|
|
文字色 |
*.DCCLNM[1]= |
FF0000 |
カラーパレット色番号1 |
赤系 |
|
*.DCCLNM[2]= |
00AA00 |
カラーパレット色番号2 |
緑系 |
|
|
*.DCCLNM[3]= |
FFCD00 |
カラーパレット色番号3 |
黄系 |
|
|
*.DCCLNM[4]= |
0000FF |
カラーパレット色番号4 |
青系 |
|
|
*.DCCLNM[5]= |
D24AD2 |
カラーパレット色番号5 |
紫系 |
|
|
*.DCCLNM[6]= |
00D7FF |
カラーパレット色番号6 |
空色系 |
|
|
*.DCCLNM[7]= |
FFFFFF |
カラーパレット色番号7 |
白系 |
|
|
*.DCCLNM[8]= |
000000 |
カラーパレット色番号8 |
黒系 |
|
|
拡張 文字色 |
*.DCCLXF[1]= |
800000 |
− |
ダークレッド |
|
*.DCCLXF[2]= |
008000 |
− |
ダークグリーン |
|
|
*.DCCLXF[3]= |
FF871E |
− |
ダークイエロー |
|
|
*.DCCLXF[4]= |
000080 |
− |
ダークブルー |
|
|
背景色 |
*.DCCLNM[9]= |
F07880 |
カラーパレット色番号9 |
赤系 |
|
*.DCCLNM[10]= |
96C896 |
カラーパレット色番号10 |
緑系 |
|
|
*.DCCLNM[11]= |
E5E520 |
カラーパレット色番号11 |
黄系 |
|
|
*.DCCLNM[12]= |
729FFF |
カラーパレット色番号12 |
青系 |
|
|
*.DCCLNM[13]= |
FFA6AF |
カラーパレット色番号13 |
ライトレッド |
|
|
*.DCCLNM[14]= |
9DBFF5 |
カラーパレット色番号14 |
ライトブルー |
|
|
*.DCCLNM[15]= |
F0F0F0※2 |
カラーパレット色番号15 |
白系 |
|
|
*.DCCLNM[16]= |
BFBFC9※3 |
カラーパレット色番号16 |
黒系 |
|
|
拡張 背景色 |
*.DCCLXB[1]= |
000000 |
− |
黒 |
|
*.DCCLXB[2]= |
E0E0E0 |
− |
ライトグレー |
|
|
*.DCCLXB[3]= |
808080 |
− |
ダークグレー |
|
|
*.DCCLXB[4]= |
C0F0C0 |
− |
ライトグリーン |
|
|
*.DCCLXB[5]= |
000800 |
− |
ダークグリーン |
|
|
*.DCCLXB[6]= |
FFFFAA |
− |
ライトイエロー |
|
|
*.DCCLXB[7]= |
000080 |
− |
ダークブルー |
