2.1.2 C/S構成
XMAP3では,クライアントとサーバで通信して業務を実行する,C/S構成を利用できます。なお,サーバにXMAP3 Version 4を,クライアントにXMAP3 Version 5を適用したC/S構成を構築できます。ただし,サーバよりも前か同じバージョン(VV-RR)のXMAP3で開発したマップとAPを使用する必要があります。
なお,共有環境(ユーザの簡易切り替え機能)を利用する場合は,C/S構成での運用はできません。
- 注意事項
-
C/S構成のクライアントで利用するXMAP3のバージョン(VV-RR)は,必ずサーバで利用するXMAP3のバージョン(VV-RR)以降のものを利用してください。また,C/S構成で利用できるのは,サーバ側のXMAP3のバージョン(VV-RR)でサポートしている範囲の機能となるので注意してください。
- 〈この項の構成〉

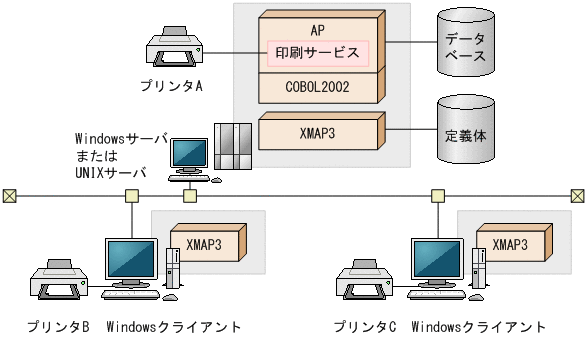

(1) 基本的なC/S構成
APおよびマッピングライブラリがサーバ側にあり,表示・印刷サービスがクライアント側にある構成です。

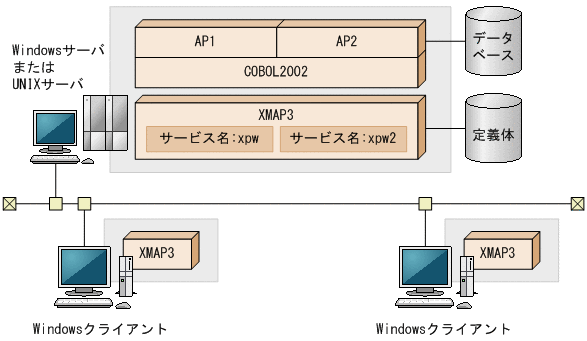

(2) XMAP3サーバを複数起動するC/S構成
1台のサーバマシンに複数のXMAP3サーバを起動する場合のC/S構成です。異なるサービス名を指定することで,1台のサーバマシン上に複数のXMAP3サーバを同時に起動できます。クライアントは,サービス名を指定することで接続するXMAP3サーバを選択します。業務ごとにXMAP3サーバを分けて管理する場合は,このシステムを構築してください。XMAP3サーバを二つ起動する構成を次に示します。
そのほか,次のC/S構成が利用できます。構成の詳細および設定手順については,「6.2 C/S構成の設定手順」を参照してください。
-
クライアントから接続するサーバAPを共用するC/S構成
複数のクライアントからサーバに接続して共通の業務を実行する場合の構成
-
クライアントから接続するサーバAPが異なるC/S構成
複数のクライアントからサーバに接続して,クライアントごとに別々の業務を実行する場合や,1クライアントで複数の業務を実行する場合の構成
-
サーバAPから出力先プリンタを指定するC/S構成
サーバにあるAPから出力先プリンタを指定する業務を実行する場合の構成
-
サーバが2台以上のC/S構成
クライアントから複数のサーバに接続して業務を実行する場合の構成
-
1台のマシン上にXMAP3サーバを複数起動するC/S構成
1台のサーバマシン上にある複数のXMAP3サーバで,異なるAPを実行する場合の構成
-
XMAP3プリントサーバを利用するC/S構成
XMAP3をWindowsサービスで起動して,プリントサーバとして無人運転する構成
-
NATを利用するC/S構成
NATを利用して,途中でIPアドレスを変換する環境で運転する構成
