6.2.11 XMAP3クライアントを複数起動するC/S構成の設定例

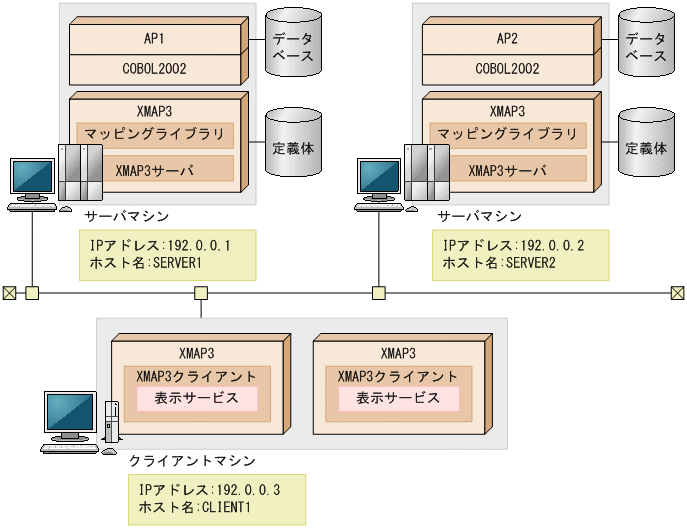

1台のWindowsマシンで複数のXMAP3クライアントを起動する場合の設定例を,2台のサーバと1台のクライアントでのアプリケーションサーバ型C/Sシステムの構成例で説明します。SERVER1でxpwのXMAP3サーバを,SERVER2でxpwのXMAP3サーバを起動し,接続する構成にしています。
- 〈この項の構成〉
(1) 設定
サーバとクライアントで必要な設定について,システム構成に沿った内容で説明します。
設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。
(a) サーバ側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに,ポート番号を設定します。
-
SERVER1,SERVER2共通
-
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
IPアドレスは[コントロールパネル]−[ネットワーク]−[TCP/IPプロトコル]のプロパティで指定した内容を,ホスト名は[システム]−[コンピュータ名]で指定した内容を追加します。なお,ホスト名は大文字と小文字が区別されます。
-
SERVER1
-
SERVER2
-
-
XMAP3のC/Sシステム環境の環境設定ファイルの内容例
サービス名ファイル(X3PHOST)の内容は,次のとおりです。
-
SERVER1
-
SERVER2
仮想端末名ファイル(X3MWHOST)の仮想端末の設定内容は,次のとおりです。
-
SERVER1,SERVER2共通
上記,XMAP3のC/Sシステムと仮想端末の設定は,C/Sセットアップで定義します。上記ファイルを直接設定することもできますが,C/Sセットアップを使用することをお勧めします。
-
(b) クライアント側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに,サーバ側で設定した値と同じポート番号を設定します。
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
IPアドレスは[コントロールパネル]−[ネットワーク]−[TCP/IPプロトコル]のプロパティで指定した内容を,ホスト名は[システム]−[コンピュータ名]で指定した内容を追加します。なお,ホスト名は大文字と小文字が区別されます。
-
(2) ソフトウェア構成
XMAP3クライアントを複数起動するC/Sシステムのソフトウェア構成を次に示します。
サーバ/クライアント |
使用するソフトウェア |
||
---|---|---|---|
XMAP3 |
コンパイラ※1 |
DB※2 |
|
サーバ |
XMAP3 Server Runtime |
COBOL2002(Runtime)またはVisual C++ |
HiRDB※3 またはISAM※4 |
クライアント |
XMAP3 Server RuntimeまたはXMAP3 Client Runtime |
− |
− |
(3) XMAP3システムを起動する手順
次の手順でXMAP3システムを起動してください。
-
複数のサーバ側で,「XMAP3サーバ」アイコンを選び,XMAP3サーバを起動します。
-
クライアント側で次のコマンドを実行して,XMAP3クライアントを起動します。
xmap3clt.exe /h SERVER1 /srv xpw
-
XMAP3クライアントとXMAP3サーバの接続が確立されたことを確認します。
次のどちらかの方法で確認してください。
-
XMAP3クライアントの起動引数に/tkを指定していない場合
タスクトレイに表示されるXMAP3クライアントのアイコンで確認します。
XMAP3クライアントのアイコンの表示
XMAP3サーバとの接続状態
アイコンに×印が付いている
接続が確立していない
アイコンに×印が付いていない
接続が確立している
-
XMAP3クライアントの起動引数に/tkを指定している場合
XMAP3クライアントウィンドウの状態欄と実行情報欄で確認します。
XMAP3クライアントウィンドウの表示
XMAP3サーバとの接続状態
状態欄の表示
実行情報欄の表示
XMAP3クライアント サーバデーモンと接続待ちです。
−
接続が確立していない
XMAP3クライアント サーバデーモンと接続しました。
MM/DD hh:mm:ss (ホスト名)と接続しました。
接続が確立している
(凡例)−:何も表示されないことを示します。
XMAP3クライアントとXMAP3サーバの接続が確立すると,XMAP3クライアントによって,そのクライアントに定義された表示サービスが自動的に起動され,起動された表示サービスに対応するAPがサーバ側で起動されます。
-
-
クライアント側で次のコマンドを実行して,二つ目のXMAP3クライアントを起動します。
xmap3clt.exe /h SERVER2 /srv xpw
二つ目のXMAP3クライアントに一つ目のXMAP3クライアントと同じサービス名を使用すると,PBXP07xxx-Eのメッセージが表示されることがあります。この場合は,一つ目のXMAP3クライアントの接続が確立されたことを確認した(確認方法については手順3.参照)あと,二つ目のXMAP3クライアントを起動し直してください。
XMAP3クライアントとXMAP3サーバの接続が確立すると,XMAP3クライアントによって,そのクライアントに定義された表示サービスが自動的に起動され,起動された表示サービスに対応するAPがサーバ側で起動されます。
(4) 注意
同一のWindowsクライアント上で起動するXMAP3クライアントは,それぞれ別のXMAP3サーバに接続する必要があります。
Windows/UNIXサーバ上で起動する複数のXMAP3サーバが参照するサービス名ファイル(X3PHOSTファイルまたはXPWhostsファイル)で,表示・印刷サービス名はシステム全体で重複しない名称を指定してください。同一のWindowsクライアントに対して重複する表示/印刷サービス名を指定した場合,同一のWindowsクライアント上で2番目以降に起動するXMAP3クライアントでは,該当する表示/印刷サービスを起動できません。
