画面・帳票サポートシステム　XMAP3 実行ガイド

6.2.10　NATを利用するC/S構成の設定例

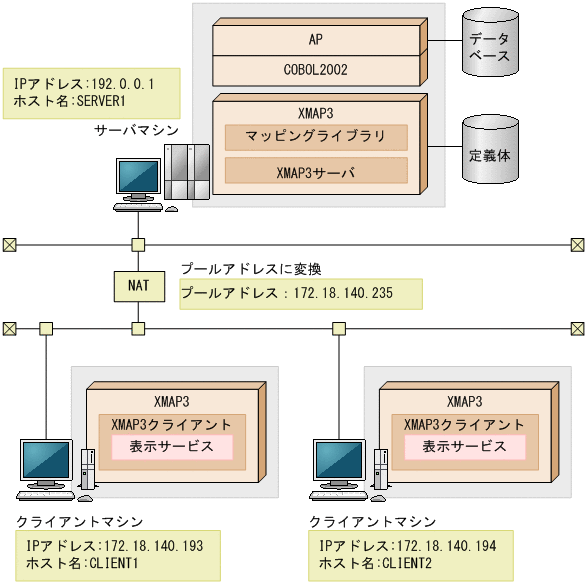

NATを利用して，XMAP3のC/S構成を利用する場合の構成です。プライベートネットワークにXMAP3サーバを配置することで利用できます。なお，C/Sシステムの通信設定の簡略化機能（/attachオプション）は，XMAP3クライアントをプライベートネットワークに配置し，かつクライアントのアドレスがNAT変換される環境では利用できません。

[図データ]

〈この項の構成〉

(1)　設定

XMAP3サーバ，およびXMAP3クライアントで必要な設定について，システム構成に沿った内容で説明します。ここではNATの設定で，サーバマシンのIPアドレスに「172.18.140.235」を割り当てたときを例に説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，ポート番号を設定します。

    [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    [図データ]

  • C/Sシステム環境の環境設定ファイルの内容例

    サービス名ファイル（X3PHOST）の内容は次のとおりです。

    [図データ]

    仮想端末名ファイル（X3MWHOST）での仮想端末の設定内容は，次のとおりです。

    [図データ]

    上記，XMAP3のC/Sシステムと仮想端末の設定は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。

(b)　クライアント側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。

    [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    [図データ]

(2)　ソフトウェア構成

クライアントから起動するサーバAPを共用するC/Sシステムの，ソフトウェア構成を次に示します。

サーバ／クライアント

使用するソフトウェア

XMAP3

コンパイラ※1

DB※2

サーバ

XMAP3 Server Runtime

COBOL2002（Runtime）またはVisual C++

HiRDB※3

またはISAM※4

クライアント

XMAP3 Server RuntimeまたはXMAP3 Client Runtime

−

−
（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

(3)　XMAP3システムを起動する手順

次の手順でXMAP3システムを起動してください。

  1. NATの設定で，XMAP3サーバの動作するマシンのIPアドレスを静的に割り当てます。

    着信要求を許可するように必ず設定してください。

  2. サーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。

  3. クライアント側で，次のコマンドを実行して，XMAP3クライアントを起動します。

    XMAP3CLT /h server1

    XMAP3クライアントを起動するときは，必ず接続先のサーバを指定してください。

  4. XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。

  5. 起動された表示サービスに対応するAPがサーバ側で起動されます。
