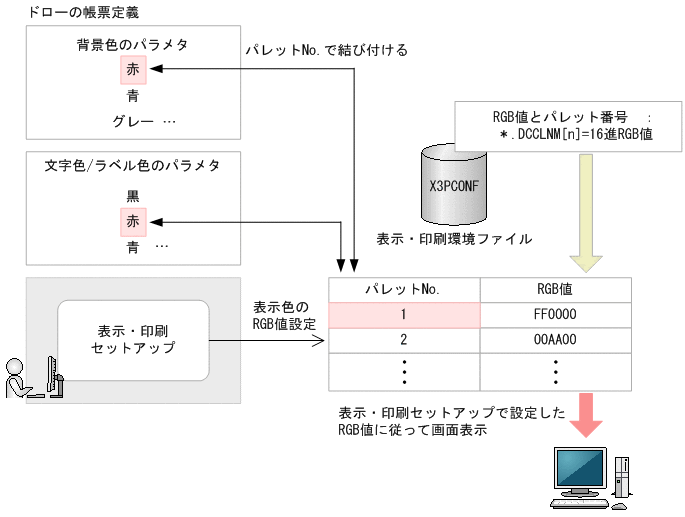

ドローで定義した表示色とここで設定する表示色との関係について説明します。

表示・印刷環境ファイルでの設定値との関係を次の表に示します。

表8-4　表示・印刷環境ファイルでの設定値との関係

種別	パラメタ	省略時仮定値※1	設定内容	初期値
文字色	*.DCCLNM[1]=	FF0000	カラーパレット色番号1	赤系
	*.DCCLNM[2]=	00AA00	カラーパレット色番号2	緑系
	*.DCCLNM[3]=	FFCD00	カラーパレット色番号3	黄系
	*.DCCLNM[4]=	0000FF	カラーパレット色番号4	青系
	*.DCCLNM[5]=	D24AD2	カラーパレット色番号5	紫系
	*.DCCLNM[6]=	00D7FF	カラーパレット色番号6	空色系
	*.DCCLNM[7]=	FFFFFF	カラーパレット色番号7	白系
	*.DCCLNM[8]=	000000	カラーパレット色番号8	黒系
拡張 文字色	*.DCCLXF[1]=	800000	−	ダークレッド
	*.DCCLXF[2]=	008000	−	ダークグリーン
	*.DCCLXF[3]=	FF871E	−	ダークイエロー
	*.DCCLXF[4]=	000080	−	ダークブルー
背景色	*.DCCLNM[9]=	F07880	カラーパレット色番号9	赤系
	*.DCCLNM[10]=	96C896	カラーパレット色番号10	緑系
	*.DCCLNM[11]=	E5E520	カラーパレット色番号11	黄系
	*.DCCLNM[12]=	729FFF	カラーパレット色番号12	青系
	*.DCCLNM[13]=	FFA6AF	カラーパレット色番号13	ライトレッド
	*.DCCLNM[14]=	9DBFF5	カラーパレット色番号14	ライトブルー
	*.DCCLNM[15]=	F0F0F0※2	カラーパレット色番号15	白系
	*.DCCLNM[16]=	BFBFC9※3	カラーパレット色番号16	黒系
拡張 背景色	*.DCCLXB[1]=	000000	−	黒
	*.DCCLXB[2]=	E0E0E0	−	ライトグレー
	*.DCCLXB[3]=	808080	−	ダークグレー
	*.DCCLXB[4]=	C0F0C0	−	ライトグリーン
	*.DCCLXB[5]=	000800	−	ダークグリーン
	*.DCCLXB[6]=	FFFFAA	−	ライトイエロー
	*.DCCLXB[7]=	000080	−	ダークブルー

（凡例）

−：なし。

注※1

RGB値は，表示色を赤（Red），緑（Green），青（Blue）の3原色に分解し，それぞれの色合いを0〜FF（255）までの値で表したものです。表示・印刷環境ファイルのパラメタの設定値では，16進数で指定します。

注※2

標準値ではFFFFFFになります。

注※3

標準値ではC0C0C0になります。
