FAXC/SPOOLとの連携は，XMAP3のスタンドアロン構成の環境でだけ利用できます。C/S構成の環境では利用できません。ただし，XMAP3システムのアプリケーションサーバ上の帳票APから，スタンドアロン構成で接続されているFAX仮想端末に印刷命令（SEND要求）を発行すれば，そのWindowsマシン内のFAXコネクションに対して帳票データを出力できます。

C/S構成でこの機能を利用する場合は，FAXコネクション側のC/S構成を利用します。

XMAP3システムでこの機能を利用した場合の構成例を次に示します。

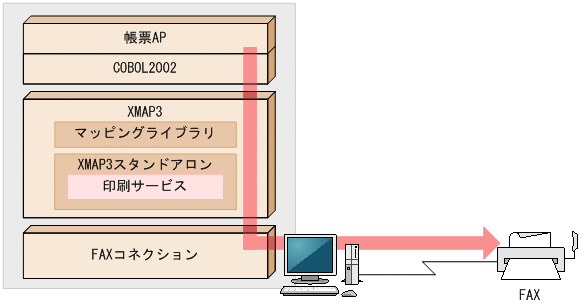

(a)　XMAP3−スタンドアロン構成／FAXコネクション−スタンドアロン構成

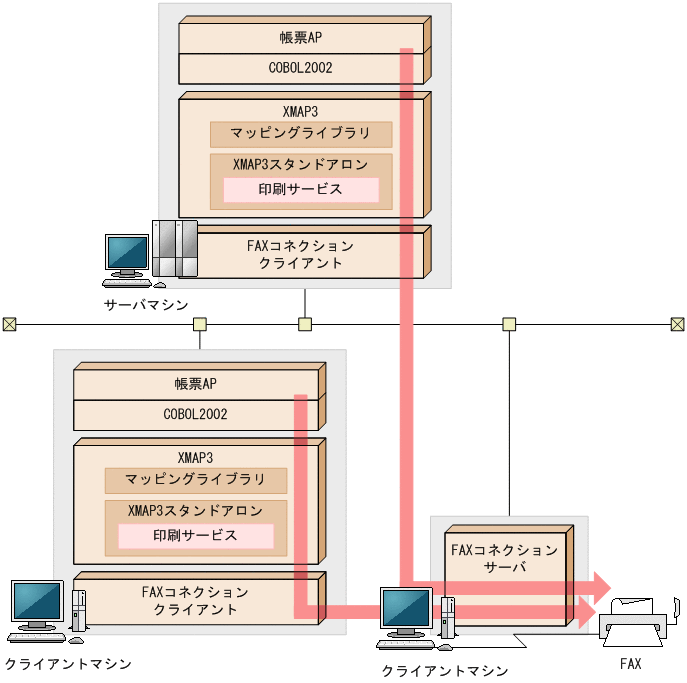

(b)　XMAP3−スタンドアロン構成／FAXコネクション−C/S構成

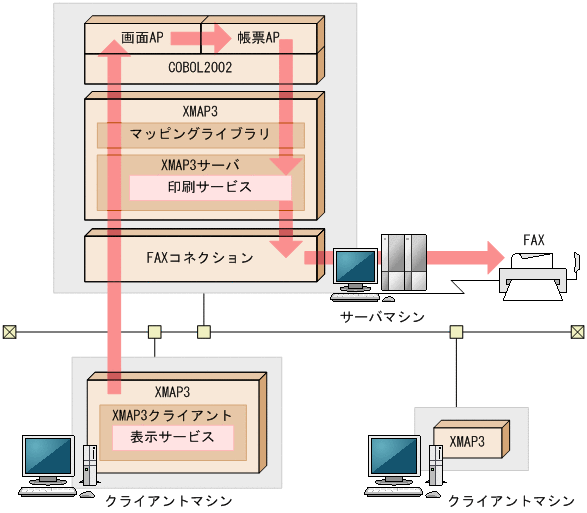

(c)　XMAP3−C/S構成（ただし，FAXはスタンドアロン出力）／FAXコネクション−スタンドアロン構成

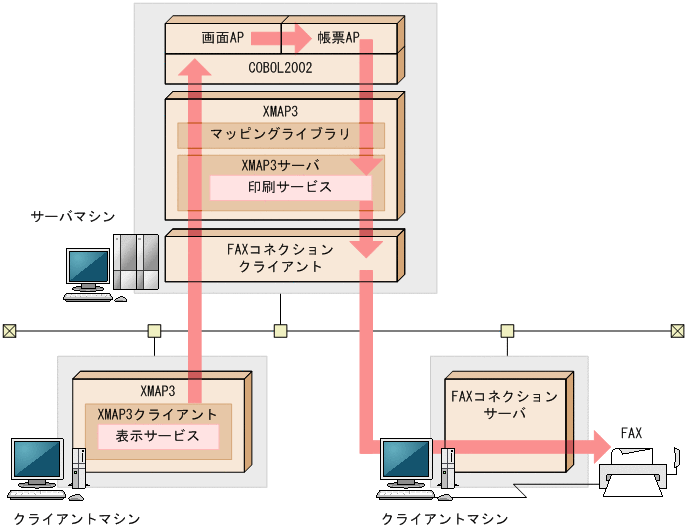

(d)　XMAP3−C/S構成（ただし，FAXはスタンドアロン出力）／FAXコネクション−C/S構成

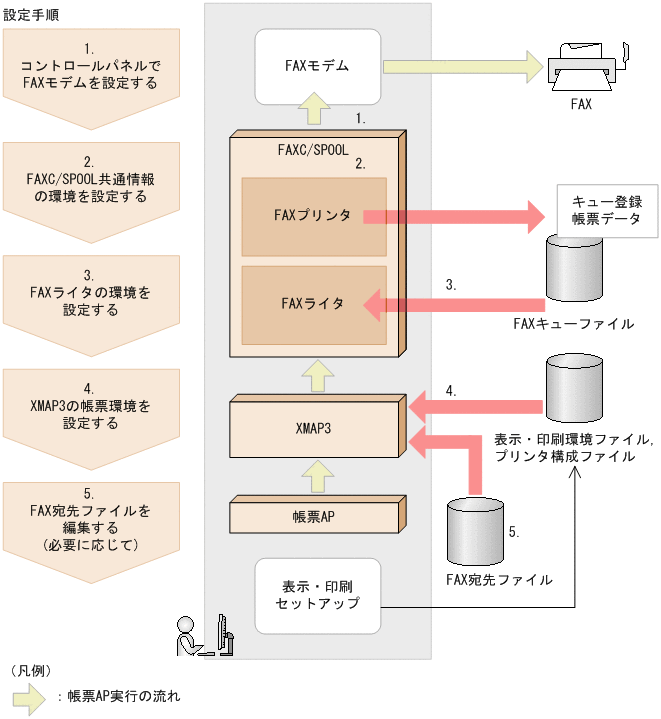

XMAP3とFAXC/SPOOLを連携するための設定手順と，帳票AP実行時のデータの流れを次の図に示します。

XMAP3でのFAX宛先ファイルの作成規則や設定については，「9.4.3　FAXコネクションと連携したFAX出力」を参照してください。

(a)　設定

図に従って設定手順を説明します。

1. コントロールパネルの「モデム」を設定する
   Windowsのコントロールパネルを開いて「モデム」アイコンを選択し，使用するFAXモデムを設定します。

   • 使用するFAXモデムのドライバのインストール
   • ダイアルのプロパティの設定
2. 必要に応じて，FAXC/SPOOL共通情報の環境を設定する
   モデムの機種や接続する回線によっては，モデムを制御するための「atコマンド」の設定が必要な場合があります。


   （例）

   追加するatコマンド＝"X0"

3. FAXライタの環境を設定する
   FAXライタが送信する際の各種情報を設定します。


   （例）

   • キュー情報の設定
     キューの種類　＝W15
     キューファイル＝サーバまたはスタンドアロンで使用

   • 異常時の対応の設定
     リトライ回数　＝2回
     リトライ間隔　＝2分

4. XMAP3の帳票環境を設定する

   • 表示・印刷セットアップの［プリンタ］タブで，FAXC/SPOOLと連携してFAX出力するための帳票環境を設定します。

   （例）

   仮想端末名＝PRT001

   サービス名＝#PRT1

   印刷モード＝日立FAXC/SPOOL出力：ページプリンタ

   プリンタ名＝Hitachi FAXC/SPOOL

   • 固定の宛先情報をFAX宛先ファイルに準備しておく場合，テキストエディタを使ってファイルを編集します。

   （例）





5. FAX宛先ファイルを編集する
   FAX宛先ファイルを直接編集するAPの作成方法については，マニュアル「XMAP3 プログラミングガイド」を参照してください。


(b)　設定と実行時のデータの流れについて

設定と帳票AP実行時のデータの流れを説明します。

1. 帳票APからマップ帳票の印刷命令（SEND要求）が発行されます。
2. XMAP3が，FAX宛先ファイルから送信情報を読み込みます。

   • キュー定義情報（キュー種別，キュー名）
   • 送信先定義情報（送信先FAX番号，送信先宛名）
3. XMAP3で，マップ帳票が描画処理されます。
4. FAXCキューへデータが登録されます。


   （例）

   登録イメージ（「キュー操作」実行時表示画面）

   • キュー：W15
   • 相手局機器番号：00312345678
   • 頁数：1
   • キュー名：申込書
   • 相手局氏名：新規加入者
5. FAXライタが起動されます。FAXC/SPOOLの環境設定で指定したライタキューから，登録されたキューデータが順番に取得されます。
6. FAXモデムを経由して，FAXへデータが送信されます。FAXC/SPOOLのキューデータ単位に，相手局機器番号へ送信されます。
