ドローで「C言語」用に生成した入力論理マップ，出力論理マップ，および定数ファイルは，Java言語用ツールで動的変更用XML文書に変換します。

Java言語用ツールは，入力論理マップ，出力論理マップ，および定数ファイル^※1を基に，入力データ用XML文書^※2，出力データ用XML文書^※2，および定数用XML文書をそれぞれ生成します。

注※1

定数ファイルは，ドローセットアップの論理マップ属性で「定数部の別ファイル出力」を選択していない場合，出力論理マップの一部に含まれるため生成されません。この場合，Java言語用ツールの入力ファイルとして指定する必要はありません。Java言語用ツールの入力ファイルとして定数ファイルを指定しなくても，出力論理マップに定数情報が含まれるため，自動的に定数用XML文書が生成されます。

注※2

ドローの画面属性ダイアログおよび帳票属性ダイアログの「再定義名」を設定して生成した論理マップを基に生成した入力データ用XML文書と出力データ用XML文書では，「再定義名」の設定は無効となります。

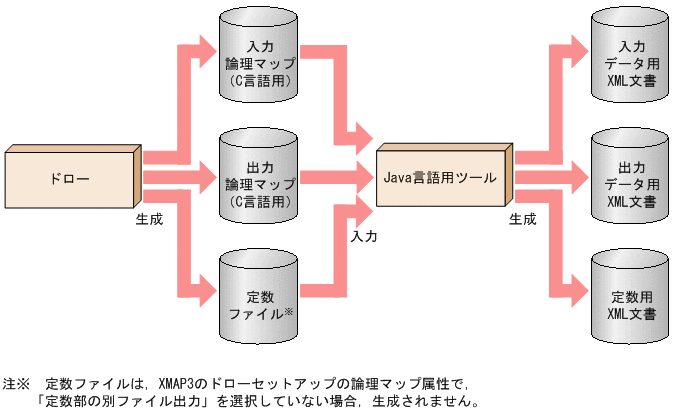

入力データ用XML文書，出力データ用XML文書，および定数用XML文書が生成されるまでの流れの概要を次の図に示します。

図14-7　入力データ用XML文書，出力データ用XML文書，および定数用XML文書が生成されるまでの流れ

Java言語用ツールの使用方法については，「14.6.2　XML文書生成の操作手順」を参照してください。

＜この項の構成＞

(1)　生成されるファイルの形式
