コントロールメニューとは，画面の左上にある枠をマウスでクリックすると表示されるシステムメニューのことです。タイトルバー左端にタイトルを位置づけ，マウスの左ボタンを押すと表示されます。コントロールメニューをクリックすると，Windowsのシステムメニューが表示されます。システムメニューには，［移動］［サイズ変更］［最小化］［最大化］があります。

タイトルは左側に表示されます。タイトルは「XMAP3」固定です。

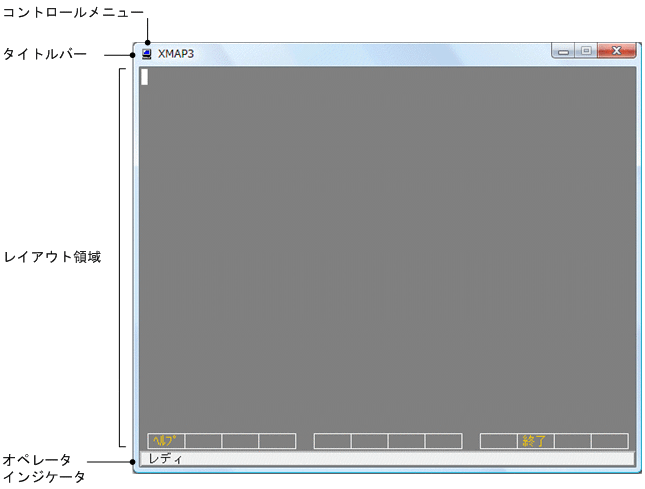

CUI画面およびタイトルバーの表示仕様を次に示します。

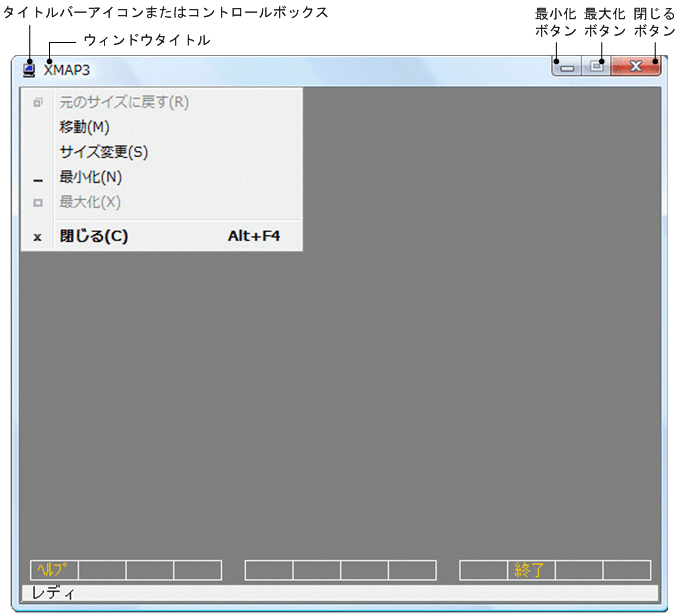

図9-2　タイトルバーの表示様式

(a)　表示仕様

タイトルバーの表示仕様を次の表に示します。

表9-1　タイトルバーの表示仕様およびその他の領域

項番	名称	機能	使用条件，その他
1	タイトルバーアイコンまたはコントロールボックス	XMAP3システムのアイコンまたはコントロールメニューを出すためのボタンを表示します。クリックすると最小化メニューなどが表示されます。	タイトルバーアイコンが表示されます。 XMAP3実行環境の表示・印刷環境ファイルで，表示するかどうかを設定できます。
2	ウィンドウタイトル	表示されているウィンドウのタイトルです。	常に「XMAP3」が表示されます。 XMAP3実行環境の表示・印刷環境ファイルで，タイトルバーを表示するかどうかを設定できます。
3	最小化ボタン	ウィンドウをアイコン化します。	XMAP3実行環境の表示・印刷環境ファイルで，表示するかどうかを設定できます。
4	最大化ボタン	ウィンドウのサイズをドローで定義したサイズにします。	XMAP3実行環境の表示・印刷環境ファイルで，表示するかどうかを設定できます。
5	閉じるボタン	ウィンドウを閉じ，APを終了させるために使用します。	XMAP3実行環境の表示・印刷環境ファイルで，表示するかどうかを設定できます。

(b)　APからの操作

• タイトルバーのタイトルはAPから変更できません。
• ［閉じる］ボタンはオプションです。［閉じる］ボタンをクリックすると，［Break］キーと同じイベントがAPに通知されます。

実際の業務処理に使用するオブジェクトを配置します。

これ以降，表示レイアウトなどの説明での「作業領域」は，断りがないかぎりレイアウト領域を示します。

レイアウト領域のグリッド

グリッドのます目の最小単位は，半角文字1文字分です。

キーボード状態，送信状態などのメッセージをXMAP3が表示します。APからの操作はできません。表示位置は，XMAP3実行環境の表示・印刷環境ファイルで変更します。表示は，「上に表示」「下に表示」「表示しない」「拡張形式」が選択できます。なお，OLTPサーバ構成の環境で使用するときは，「上に表示」または「下に表示」のどちらかを選択します。
