チェックボタンボックスの項目と設定できる値を次の表に示します。

表8-32　チェックボタンボックスの項目と設定できる値

項目			動的変更	設定できる値
ボックスの表示属性	ボタンの数※1		−	64個まで
	使用目的※1		−	数字，英語，日本語
	表示方法		−	標準表示，全体非表示
	背景色（枠付きだけ）		−	白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明
	枠付き		−	チェックあり／チェックなし
	ラベル	文字色※1	−	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー
		文字サイズ	−	大，標準，小
		文字の書体	−	標準，明朝，ゴシック
		文字の強調	−	標準，太字，斜体，太字＆斜体
	フォーカス設定（初期フォーカスを本ボックスに設定する）※2		−	チェックあり／チェックなし
	ボタンを横に並べる		−	チェックあり／チェックなし
	自動スキップ（選択したら次のボックスにフォーカスを移す）※3		−	チェックあり／チェックなし
	自動スキップ（選択したら次のボタンにフォーカスを移す）※1※3		−	チェックあり／チェックなし
APが受け取る項目※1	データ名		−	「8.6　APが受け取る項目およびAPが渡す項目」を参照
	桁		−
	データ長		−
	データ型		−
	桁寄せ		−
	埋字		−
	自由な設定		−
APが渡す項目※1	ラベル	データ名	−	「8.6　APが受け取る項目およびAPが渡す項目」を参照
		桁	−
		データ長	−
		データ型	−
		桁寄せ	−
		埋字	−
	通知コード	データ名	−
		桁	−
		データ長	−
		データ型	−
	動的変更		−
	制御項目データ名		−
	自由な設定		−
固定ボタン※4	使用目的		−	数字，英数，日本語
	表示方法		○	標準表示，全体非表示
	フォーカス設定（初期フォーカスを本ボタンに設定する）※2		○	チェックあり／チェックなし
	不活性（選択できない状態にする）		○	チェックあり／チェックなし
	選択済みにする		○	チェックあり／チェックなし
	自動スキップ（選択したら次のボタンにフォーカスを移す）		−	チェックあり／チェックなし
	ラベル色		−	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー
	ラベル		−	サイズ：64桁以内（半角） ラジオボタンボックスのプレーン領域に収まる範囲
	通知コード		−	任意※4 APが受け取る項目のデータ型，桁に合わせてユーザが任意に指定。使用できる文字の内容はAPに依存します。
APが受け取る項目	データ名		−	「8.6　APが受け取る項目およびAPが渡す項目」を参照
	桁		−
	データ長		−
	データ型		−
	桁寄せ		−
	埋字		−
	動的変更		−
	自由な設定		−

（凡例）

○：動的変更できる。

−：動的変更できない。

注※1

可変だけです。

注※2

フォーカス設定は，可変ではチェックボタンボックス，固定では固定ボタンごとに指定ができます。可変チェックボタンボックスの場合は，先頭のチェックボタンにフォーカスが位置づきます。

注※3

ボックス内の最後のチェックボタンやリスト項目を選択すると次のボックスにスキップします。

注※4

固定だけです。ボタンごとの指定となります。

注1

ラベルのないボタンも作成できます。

注2

ボタンの並びは，チェックボタンボックスで「ボタンを横に並べる」を指定したときは左から右へ，指定していないときは上から下へとなります。

使用目的によって，入力データをチェックできます。ただし，ラベルのデータ型は，使用目的の指定と連動しません。ラベルのデータ型の「文字（XX）」は「日本語」の属性になります。使用目的と入力データの関係については，「12.1.10　使用目的と詳細目的」の表12-8を参照してください。

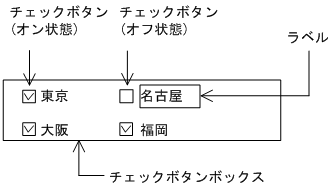

チェックボタンには，固定チェックボタンと可変チェックボタンがあります。固定チェックボタンはラベル，およびラベルに対応する通知コードを画面定義時に指定します。可変チェックボタンはラベル，およびラベルに対応する通知コードをAPで指定します。

チェックボタンボックスからボタンを選択したあとで画面を送信すると，ボタンに対応する通知コードが入力論理マップに格納されます。

チェックボタンの活性／不活性や表示属性をAP実行時に変更できます。表示属性の動的変更については「8.2.4　表示属性の動的変更」を参照してください。
