入出力テキスト／入出力フィールドの項目と設定できる値を次の表に示します。

表8-15　入出力テキスト／入出力フィールドの項目と設定できる値

項目		動的変更		設定できる値
		テキスト	フィールド	テキスト	フィールド
使用目的		−	−	数字，金額，数値，カナ，英数，日本語，パスワード，MCR	数字，金額，数値，カナ，英数，日本語，パスワード，MCR
詳細目的※1		○	○	「12.1.13　使用目的別の詳細目的および空白入力」を参照	「12.1.13　使用目的別の詳細目的および空白入力」を参照
空白入力※1		−	−	「12.1.13　使用目的別の詳細目的および空白入力」を参照	「12.1.13　使用目的別の詳細目的および空白入力」を参照
遷移条件		○	○	手動スキップ・右寄せ， 手動スキップ・全桁必須， 手動スキップ， 自動スキップ	手動スキップ・右寄せ， 手動スキップ・全桁必須， 手動スキップ， 自動スキップ
表示方法		○	○	入力可能-標準表示， 入力可能-文字だけ表示， 入力不可-標準表示， 入力不可-グレーアウト表示， 入力不可-文字だけ非表示， 全体非表示	入力可能-標準表示， 入力可能-文字だけ表示， 入力不可-標準表示， 入力不可-文字だけ非表示
表示書式※2		−	−	使用目的が金額の場合：カンマ付加，\・カンマ付加，*・カンマ付加 使用目的が数値の場合：ゼロサプレス，*付加，ゼロ付加	使用目的が金額の場合：カンマ付加，\・カンマ付加，*・カンマ付加 使用目的が数値の場合：ゼロサプレス，*付加，ゼロ付加
背景色		○	−	白，赤，緑，青，ライトレッド，ライトブルー，黄，グレー，黒，ダークグレー，ライトグレー，ダークグリーン，ライトグリーン，ライトイエロー，ダークブルー，透明	−
枠高		−	−	3ます，2.5ます，2ます	−
文字色		○	○	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー	白，赤，緑，青，紫，空，黄，黒，ダークレッド，ダークブルー，ダークグリーン，ダークイエロー
文字サイズ		−	−	大，標準，小	−
文字の書体		−	−	標準，明朝，ゴシック	−
文字の強調		−	−	標準，太字，斜体，太字＆斜体	−
テキスト・フィールド反復※3		−	−	回数は， 縦方向：1〜96 横方向：1〜160 間隔は， 縦方向：0〜92 横方向：0〜158	回数は， 縦方向：1〜127 横方向：1〜255 間隔は， 縦方向：0〜125 横方向：0〜253
反転表示する		○	○	チェックあり／チェックなし	チェックあり／チェックなし
フォーカス／カーソル設定（初期フォーカス／カーソルを本フィールドに設定する）		−	−	チェックあり／チェックなし	チェックあり／チェックなし
入力済み（入力しなくても表示データをAPに返す）		○	○	チェックあり／チェックなし	チェックあり／チェックなし
自動送信（入力直後にAPへ制御を渡す）		○	○	チェックあり／チェックなし	チェックあり／チェックなし
入力必須（入力しない時にはエラーにする）		○	○	チェックあり／チェックなし	チェックあり／チェックなし
ワンタッチクリア（選択状態にする）		○	○	チェックあり／チェックなし	チェックあり／チェックなし
改行入力（改行コードを認識する）		−	−	−	チェックあり／チェックなし
印字する		−	○	−	チェックあり／チェックなし
コメントの記述		−	−	文字数：40文字（半角）	文字数：40文字（半角）
APが受け取る項目	データ名	−	−	「8.6　APが受け取る項目およびAPが渡す項目」を参照	「8.6　APが受け取る項目およびAPが渡す項目」を参照
	桁	−	−
	データ長	−	−
	データ型	−	−
	桁寄せ	−	−
	埋字	−	−
	初期値（入力）	−	−
	下位項目	−	−
	APからデータを表示する	−	−
APが渡す項目	データ名	−	−	「8.6　APが受け取る項目およびAPが渡す項目」を参照	「8.6　APが受け取る項目およびAPが渡す項目」を参照
	桁	−	−
	データ長	−	−
	データ型	−	−
	桁寄せ	−	−
	埋字	−	−
	初期値（出力）	−	−
	下位項目	−	−
	自由な設定	−	−
	動的変更	−	−

（凡例）

○：動的変更できる。

−：動的変更できない，または，該当しない。

注※1

使用目的に応じて，入力できる文字種（詳細目的）および空白文字の入力制限（空白入力）を指定できます。

注※2

使用目的が「金額」または「数値」のときに使用できます。

注※3

レイアウト領域に収まる範囲で指定できます。

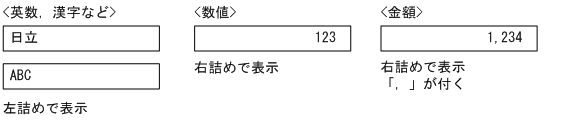

表示形式は，扱うデータの種別によって次のように変わります。

• 入出力テキストは，枠は必ず付きます。入出力フィールドは，アンダードットは付きますが，枠は付きません。


  （例1）

  アンダードットの例




• 入出力テキストは，文字サイズを指定できます。
• 文字を強調するために，斜体や太字を使用できます。
• 明朝体，ゴシック体を使用できます。
• 入出力テキストで枠を付ける場合，「枠高」で「2ます」を指定すると，枠付きのテキストボックスを上下に配置したとき，枠同士が接した状態でも表示できます。「枠高」で「2.5ます」または「3ます」を指定していると，枠と枠の間が1ます分空きます。
• 入出力フィールドは，行を折り返して複数行にわたるサイズで配置できます。入出力フィールドが複数行にわたる場合，復改キーでカーソルの改行動作が行われます。改行入力属性を指定している場合，改行位置に改行コードが付きます。改行入力属性を指定していない場合，改行コードは付きません。
  改行入力属性を指定している場合，データの途中の改行コードは，画面表示，および画面入力時に改行コードとして入出力されます。改行入力属性を指定していない場合，データの途中の改行コードは，画面表示，および画面入力時に不当な文字データとして入出力されます。
  なお，改行入力属性を指定している場合に，改行位置からフィールドの末尾までにデータが入力されている，または埋字に「LOW（X'00'）」以外が指定されていると，改行コードが挿入されないことがあります。そのため，埋字に「LOW（X'00'）」と指定するか，表示後に文字データ以降をフィールドキーでクリアしてください。

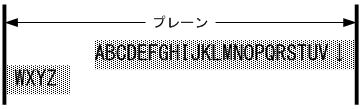

  （例2）

  複数行にわたるデータの例




• 入出力フィールドを配置するときに，縦方向に繰り返して反復の指定ができます。反復の操作は，［Shift］キーを押したままマウスをドラッグすることで，入出力フィールドを縦方向に繰り返して定義できます。反復した入出力フィールドのデータ項目は配列（COBOLの場合，OCCURS展開）となります。

扱うデータの種類を決めたり，空白の使い方を指定したりして，入力データをチェックします。

(a)　使用目的による入力データのチェック

使用目的によって，入力データをチェックできます。使用目的と入力データの関係については，「12.1.10　使用目的と詳細目的」の表12-8を参照してください。

(b)　詳細目的による入力データのチェック

詳細目的を指定して，使用目的よりも細かいチェック条件が指定できます。詳細目的とデータ型および入力できる文字の関係については，「12.1.10　使用目的と詳細目的」の表12-9を参照してください。

(c)　空白入力

データに対して挿入する空白を，半角だけにするか全角だけにするか混合にするかで指定します。選べる項目は，使用目的および詳細目的に応じて異なります。「禁止」を指定すると，空白の入力はできません。空白入力については，「12.1.2　キーエントリ・ラベル系オブジェクトの表示属性一覧（テキストとフィールド）」を参照してください。

(a)　イベント通知コードの動作で指定する画面確定時の動き

画面属性ダイアログの「イベント通知コード」設定の「動作」に「AP通知（確定）」を指定している場合，画面確定時に「入力必須」を指定したテキスト・フィールドの内容が入力されているかがチェックされます。ヘルプの表示など，一時的に入力を中断してAPに通知を返すときは，「AP通知（中断）」「AP通知（取消）」を使用して，「入力必須」を指定したテキスト・フィールドが未入力でもチェックされないようにできます。

(b)　［閉じる］ボタンでの画面確定時の注意

入出力テキスト／フィールドの使用目的が「金額」「数値」の場合，［閉じる］ボタンで画面を確定した表示画面からAPに制御が渡るとき，画面上のデータは保証されません。再表示時に前回と同じ内容を表示させたい場合は，明示的にオブジェクトの値を設定するか，画面属性ダイアログの「入力・選択状態の扱い」で「初期設定」を指定してください。

遷移条件が指定できます。

• 手動スキップ・右寄せ
  入力データが桁数に満たない場合，タブキーで次の入力／選択できる領域にフォーカス・カーソルを移動すると，入力データが右寄せされます。

• 手動スキップ・全桁必須
  1文字でも入力した場合，桁数いっぱいに入力しないと入力エラーになり，タブキーでのフォーカス・カーソル移動ができなくなります。

• 手動スキップ
  桁数を超えるデータを入力しようとするとエラーになります。

• 自動スキップ
  桁数いっぱいまで文字を入力すると，フォーカス・カーソルが次の入力／選択できる領域に自動的に移動します。これに対して，手動スキップの場合はタブキーを押すことでフォーカス・カーソルの次の入力／選択できる領域に移動します。


APの入力論理マップには次の内容を格納します。

(a)　入力データ項目

• 下位項目を利用したチェック
  必要に応じて下位項目を設定できます。下位項目はデータ型が「文字（XX）」のときに設定できます。下位項目を設定すると，データをコードデータのように区切ってチェックしたり，1文字の繰り返しデータのようにして，1文字ずつチェックしたりできます。下位項目については，「8.6(3)　下位項目」を参照してください。

• 入力データチェックの通知
  どのような操作が起こったかをチェックするためのコードをAPに通知します。

  • コードエラーの通知
    不正な文字を入力した場合，一般的には入力時にエラーになります。ただし，エラー通知文字（標準はHIGH（X'FF'））をAPへ返すこともできます。なお，この機能を使用できるのは，使用目的「カナ」，詳細目的「カナ・半角」を組み合わせて指定したテキストまたはフィールドに対して，全角文字を入力した場合です。
    また，空白入力に「一部＆全桁（半角）」か「一部（半角）」を指定し，XMAP3実行環境の表示・印刷環境ファイルの「全角スペースコードの扱い」で「全角スペースをそのまま返す」を設定すると，全角の空白を入力した場合にコードエラーになります。

  • データ消去の通知
    フィールドキーでデータを消去した場合などに，データ消去通知文字（標準はLOW（X'00'））をAPへ返します。

  • データ未入力の通知
    ・初期値を返す場合
    （例）
    テキスト・フィールドで初期値に「ABC」の文字を設定し，データを入力しない場合に初期値の「ABC」をAPへ返します。
    ・初期クリア文字を返す場合
    初期値の文字を設定しないで，データを入力しない場合に初期クリア文字（標準は埋字と同じ文字）を返します。
    （例）
    使用目的が「英数」の場合は埋字（スペース）を，「数字」の場合は埋字（ゼロ）をAPへ返します。
    エラー通知文字，データ消去通知文字および初期クリア文字は，ドローセットアップで変更することもできます。


(b)　入力バイト数格納項目（オプション）

実際にキー入力した文字のバイト数（半角の桁数）が入ります。入力バイト数格納項目についてはマニュアル「XMAP3 プログラミングガイド」の「入力バイト数格納項目の論理マップ生成規則とマッピング規則」の説明を参照してください。

XMAP3での入出力テキスト・フィールドの定義と，APでの実行結果の例を次の表に示します。

表8-16　入出力テキスト・フィールドとAPの実行結果例

適用例	ドローでの定義		実行結果
	使用目的	詳細目的 （空白入力）	キーボード の入力	表示結果
数字 コード	数字	数字	1234
			+123	エラー
英数 コード	英数	英大・数	A001
			＊001	エラー
名前	日本語	混在 （一部&全桁（半角））	日△△立
		漢字 （禁止）	日立
		漢字 （禁止）	△△日立	エラー
数量	数値	数字	12
		数字・数字記号	+12
金額	金額	数字	1234
			+1234	エラー
フリガナ	カナ	カナ・英大・マイナス・長音
				エラー
パスワード	パスワード	半角	1234
IDカード	MCR	半角	＞1234

（凡例）

△：空白を示す。

注

「桁寄せ」と「埋字」は標準値で定義してあると仮定します。

出力時のAPから操作する場合については，「8.5.2　出力テキスト／出力フィールド」を参照してください。

入出力テキスト／入出力フィールドでは，表示属性をAP実行時に変更できます。表示属性の動的変更については「8.2.4　表示属性の動的変更」を参照してください。

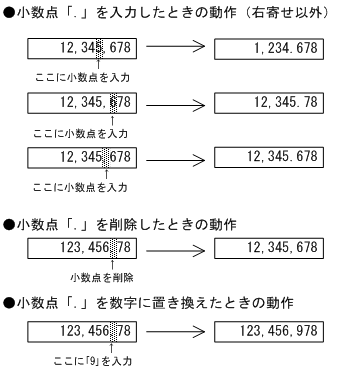

使用目的が「金額」または「数値」で，詳細目的が「小数点付き」または「符号・小数点付き」の場合の小数点入力時の動きについて，使用目的が「金額」の場合の例を次に示します。

注1

「数値」の場合は，コンマは付きません。

注2

「数値」の場合は，数値の前にゼロを付けることができます。
