システムで使用する画面や帳票は，大きく幾つかのパターンに分類できます。この分類ごとに，ひな型となるレイアウト（レイアウトパターン）を定義しておくことで，実際の定義の効率を上げることができます。

XMAP3では，画面や帳票のレイアウトパターンを用意していますが，開発するシステムに合う画面や帳票をユーザが準備しておくと，より便利です。したがって，実際に作成する画面や帳票を定義する前に，ひな型となるレイアウトパターンを用意し，登録しておくことをお勧めします。また，レイアウトパターンを用意しておくことで，システム全体の画面や帳票の統一も図れます。

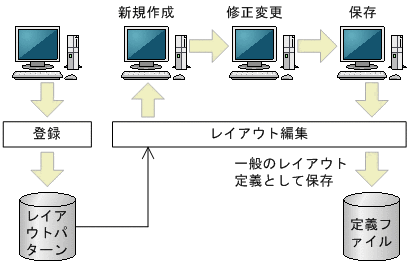

レイアウトパターンは，ドローで画面や帳票を作成することで登録できます。登録したレイアウトパターンは，画面や帳票の新規作成時に，［新規作成］ダイアログのレイアウトパターンの選択一覧に表示されます。

この一覧から必要なパターンを選択すると，ドローのレイアウト画面上にあらかじめ定義したレイアウトが展開されて表示されます。これをベースに自由に修正，変更して希望するレイアウトを完成します。

(a)　レイアウトパターンの登録手順

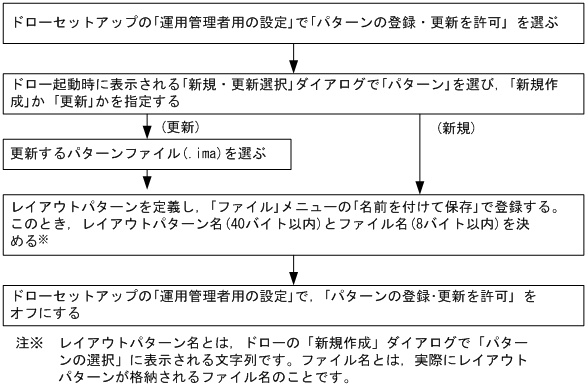

レイアウトパターンの登録手順を次に示します。

登録したレイアウトパターンは，次に示すフォルダに格納されます。この格納先は固定で，ユーザが任意に変更できません。レイアウトパターンファイルには，拡張子.imaが付きます。

XMAP3インストールフォルダ\USER\PATTERNS

登録したレイアウトパターンの削除は，エクスプローラなどで該当するファイルを直接削除してください。

レイアウトパターン名（パターン名とファイル名）を変更したい場合は，レイアウトパターンを更新して登録時に名称を変更してください。なお，不要になったレイアウトパターンは，削除しておくことをお勧めします。

レイアウトパターンの登録時には，標準のファイル名が付けられます。各定義対象の標準のファイル名は，次のとおりです。

• GUI画面（一次）：GUIxxxxx
• GUI画面（二次）：GUSxxxxx
• CUI画面：CUIxxxxx
• けい線帳票（連続紙）：SPLxxxxx
• けい線帳票（カット紙）：SPCxxxxx
• プレプリント帳票（連続紙）：SRLxxxxx
• プレプリント帳票（カット紙）：SRCxxxxx
• 網掛け帳票：PAGxxxxx
• グラフィック帳票：PAPxxxxx
• 書式オーバレイ：FPRxxxxx

注

xxxxxには，連番が付きます。

レイアウトパターンには，XMAP3が標準で提供するものと，ユーザが独自に作成するものの2種類があります。ドローの［新規作成］ダイアログで表示されるレイアウトパターン（パターン名）は，ユーザ独自に作成したものが先に表示されます。また，ユーザが作成したレイアウトパターンは，ファイル名の順番で表示されます。ファイル名は，移動や削除のことを考えて，レイアウトパターン名とファイル名の対応がわかるように工夫してください。

• レイアウトパターンとして登録できるのは，定義対象ごとに最大32個です。したがって，ユーザの環境にあったパターンだけを登録するようにしてください。
• レイアウトパターンを作成できる状態にすると，すべてのユーザがいつでも登録できます。登録するレイアウトパターンはシステム全体でどのようなパターンを定義するかを決めて，システム内で有効と考えられるものを登録することをお勧めします。登録後は，ドローセットアップの「運用管理者用の設定」で「パターンの登録・更新を許可」をオフの状態にすることをお勧めします。
• レイアウトパターンの移動や削除のことを考えて，ドローの［新規作成］ダイアログに表示されるパターン名（40バイト以内）とファイル名（8バイト以内）との対応が付くように工夫してください。

レイアウトパターン名は，ドローの［画面属性］ダイアログ，および［帳票属性］／［書式属性］ダイアログのコメント記述の画面・帳票・書式名（日本語）の内容として登録されます。したがって，レイアウトパターン作成時にコメント記述の画面・帳票・書式名（日本語）を設定した場合は，パターン名をその設定内容と同じにすることをお勧めします。また，登録されたパターンは，この名称でソートされて，ドローのパターン名として表示されます。
