レイアウトを定義する手順を，GUI画面定義ウィンドウでの固定テキストの定義を例に挙げて説明します。定義種別やオブジェクトによって多少の差異はありますが，レイアウト定義の基本手順は次のようになります。

1. 作成したいオブジェクトのボタンを選びます。
   ツールボックスの中から，該当するボタンをクリックします。ボタンには，単数か複数か，出力か固定かなどによって，複数の種類があるものがあります。その場合は，ボタンをクリックすると種類が変わります。作成したいボタンが現れるまでクリックしてください。
   選択したボタンの選択状態を解除したい場合は，［オブジェクト選択］ボタンを選ぶか，ほかのオブジェクトを選んでください。
   例えば，固定テキストのボタンには，「固定テキスト（日本語）」と「固定テキスト（英数）」の2種類があります。ボタンをクリックすると，その二つが交互に表示されます。




2. レイアウト領域にオブジェクトを位置づけます。
   レイアウト領域にマウスのポインタを位置づけてドラッグ（またはクリック）すると，レイアウト領域に固定テキストの領域が確保されます。




3. それぞれのオブジェクトを定義します。
   確保した領域に「商品コード」と入力します。［Enter］キーを押すと，入力した文字列が確定します。このとき，領域の長さは，文字列の長さに合わせて自動的に変化します。




4. さらに詳細な定義をする場合は，ダイアログボックスを表示して定義します。
   XMAP3では，各オブジェクトの標準値を仮定するので，特にダイアログボックスで定義する必要はありません。XMAP3が仮定した内容を変更したい場合は，詳細設定用のダイアログボックスを表示して，詳細な情報を定義してください。

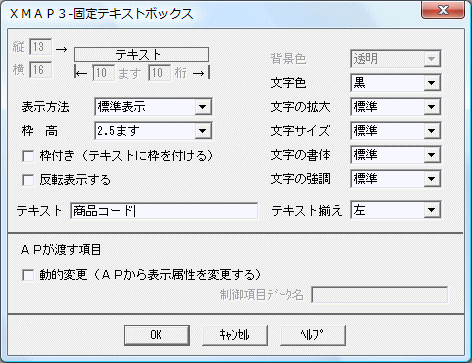

   確定した「商品コード」をダブルクリックすると，「XMAP3−固定テキストボックス」というダイアログボックスが表示されます。このダイアログボックスで，テキストに枠を付けたり，色を変えたりする定義ができます。




＜この項の構成＞

(1)　オブジェクトの配置について
