レイアウト定義とAPの関係について説明します。
画面・マップ帳票のレイアウトを定義すると，論理マップが生成されます。論理マップは，COBOLで開発したAPでは登録集原文としてCOPY文で，C言語で開発したAPではinclude文で取り込んで使用します。
画面・マップ帳票のレイアウト定義とAPの関係を次の図に示します。
図4-4 画面・マップ帳票のレイアウト定義とAPの関係
![[図データ]](FIGURE/ZU04S040.GIF)
書式のレイアウトを定義すると，書式イメージファイルと行制御データファイルが生成されます。APでは出力するデータを行単位で指定します。
書式オーバレイのレイアウト定義とAPの関係を次の図に示します。

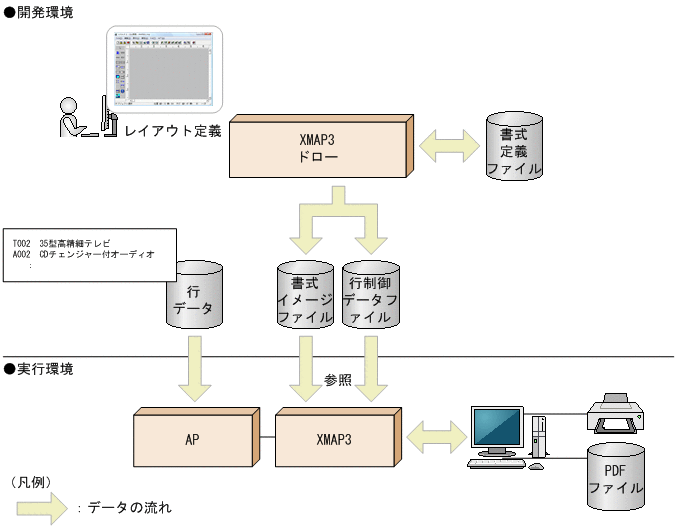

図4-5 書式オーバレイのレイアウト定義とAPの関係
![[図データ]](FIGURE/ZU04S050.GIF)
