マップの種類とマップ名の関係について説明します。

ドローで，画面および帳票のレイアウトを作成すると，次に示すマップが生成されます。

• 定義ファイル
  論理マップと定義体の情報を持つファイルです。ドローで，論理マップおよび定義体を更新する場合や，マップ生成機能で，論理マップや定義体を再生成する場合に使用します。

• 論理マップ
  画面や帳票の入出力データ情報を持つファイルです。画面や帳票のデータをXMAP3とAPで入出力するときに使用します。XMAP3へ渡すデータは出力論理マップ，XMAP3から受け取るデータは入力論理マップに格納されます。

• 定義体
  画面や帳票のレイアウト情報を持つファイルです。画面を表示するときや帳票を印刷するときに使用します。


作成されるマップは，作成する画面および帳票によって異なります。

画面，マップ帳票の場合

画面とは，GUI画面とCUI画面です。

マップ帳票とは，けい線帳票，プレプリント帳票，網掛け帳票およびグラフィック帳票です。画面およびマップ帳票で作成されるマップを次の図に示します。

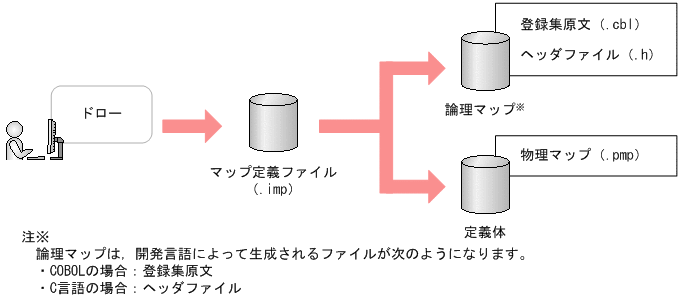

図4-2　画面およびマップ帳票で作成されるマップ

• マップ定義ファイル
  ドローで定義した画面やマップ帳票の定義情報を格納したファイルです。拡張子は .impです。

• 論理マップ
  論理マップは開発言語によって生成されるファイルが異なります。
  COBOLの場合：登録集原文（.cbl）
  C言語の場合：ヘッダファイル（.h）

• 物理マップ
  画面や帳票のレイアウト情報と，入出力データを論理マップに関連づける情報が格納されています。ファイルの拡張子は .pmpです。


書式オーバレイの場合

書式オーバレイで作成されるマップを次の図に示します。

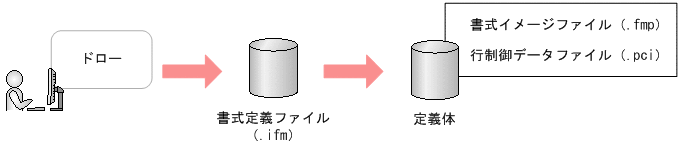

図4-3　書式オーバレイで作成されるマップ

• 書式定義ファイル
  ドローで定義した書式の定義情報を格納したファイルです。拡張子は .ifmです。

• 書式イメージファイル
  書式オーバレイの文字列やけい線など，書式全体の情報を格納するファイルです。ファイルの拡張子は .fmpです。

• 行制御データファイル
  行制御データファイルは，書式オーバレイの行データを印字する行の間隔や，標準の文字サイズ，文字間隔などの情報を格納するファイルです。
  APでは，印刷するデータを1行（1レコード）ずつ出力し，1ページ分となった時点で書式がオーバレイされて印字されます。
  ファイルの拡張子は .pciです。
