2.2.2 APで実行する処理の概要
画面の入力や表示，帳票印刷，書式オーバレイ印刷のそれぞれについて，XMAP3とAPで実行する処理の説明です。

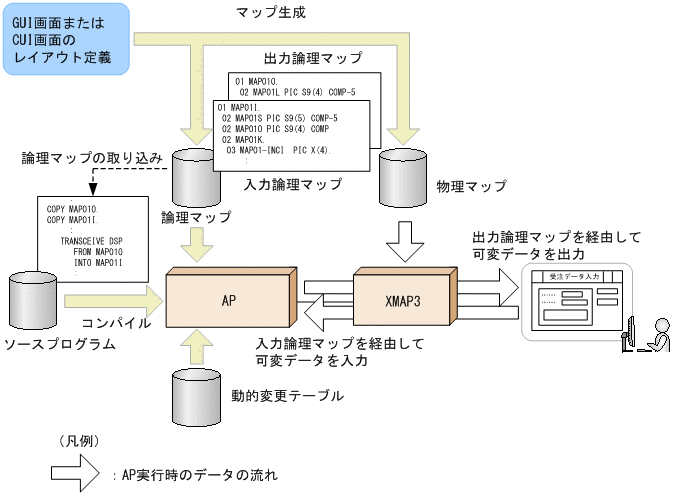

(1) 画面の入力や表示をする場合
GUI画面およびCUI画面のレイアウト定義からは，物理マップのほかに，出力論理マップと入力論理マップの2種類の論理マップが生成されます。
出力論理マップには，画面に表示する可変データや，実行中に変更する表示属性などを設定します。また，入力論理マップには，画面から入力されたデータや，どのボタンが選択されたのかなどの情報が設定されます。
COBOLでAPを作成する場合は，COPY文で入力論理マップと出力論理マップの取り込みを指定します。C言語でAPを作成する場合は，#includeで取り込みます。実行時には，APに取り込まれた論理マップのデータ領域を介して，データがやり取りされます。
|
|
![[図データ]](GRAPHICS/ZU02S060.GIF)

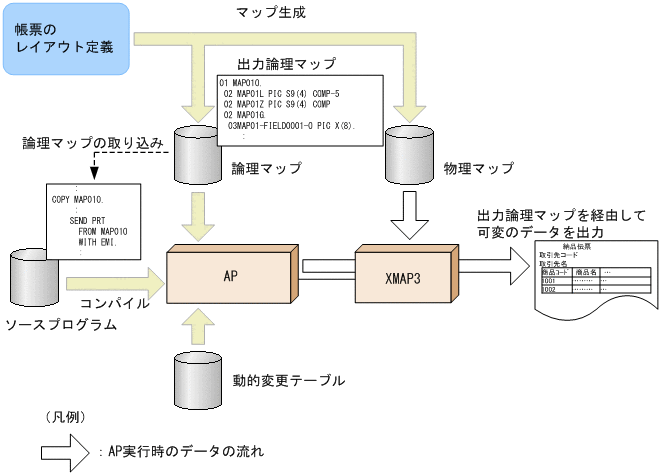

(2) 帳票印刷をする場合
帳票印刷では，APとのデータのやり取りに出力論理マップを使用します。出力論理マップには，帳票に印刷する可変データを設定します。
COBOLでAPを作成する場合は，COPY文で出力論理マップの取り込みを指定します。C言語でAPを作成する場合は，#includeで取り込みます。実行時には，APに取り込まれた論理マップのデータ領域を介して，ページ単位でデータが出力されます。
|
|
![[図データ]](GRAPHICS/ZU02S070.GIF)

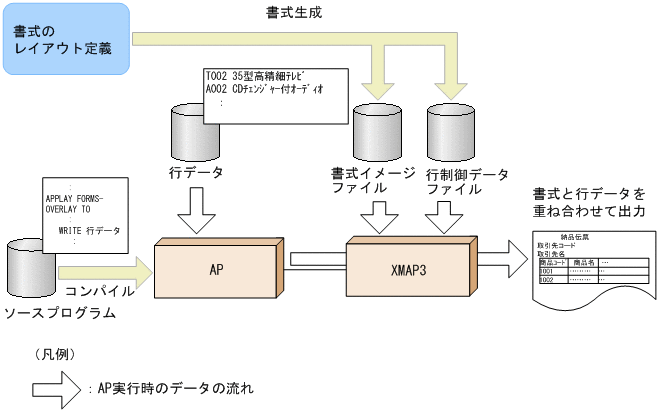

(3) 書式オーバレイ印刷の処理の流れ
書式オーバレイは，定型帳票から書式（固定の文字列，けい線など）を分離し，印刷時にAPからの行データを重ね合わせる帳票印刷の方式（ソフトオーバレイ方式）を採っています。
- 注意事項
-
書式オーバレイ印刷は，Web実行環境，およびWindows版XMAP3サーバ／クライアント実行環境（64ビット）では利用できません。
書式のレイアウト定義からは，書式イメージファイルと行制御データファイルが生成されます。書式イメージファイルには，書式の文字列やけい線などの情報が格納されています。また，行制御データファイルには，行データの文字サイズや行の間隔などの情報が格納されています。
APでは，可変データが格納された行データを読み込み，1行（1レコード）ずつ印刷するデータを出力します。
|
|
![[図データ]](GRAPHICS/ZU02S080.GIF)
