ISO/IEC 15408の評価は図2-3および図2-4に示すシステム構成で行われました。ISO/IEC 15408の評価構成システム（HiRDB/シングルサーバの場合）を図2-3に，ISO/IEC 15408の評価構成システム（HiRDB/パラレルサーバの場合）を図2-4に示します。

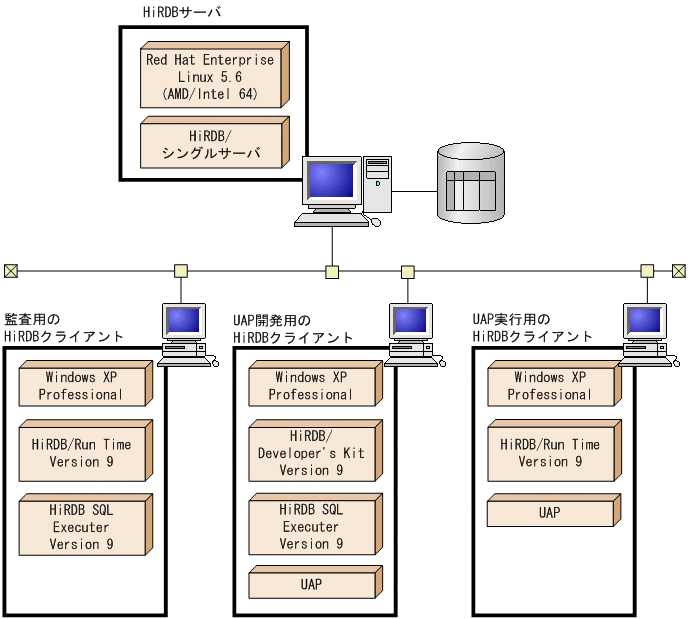

図2-3　ISO/IEC 15408の評価構成システム（HiRDB/シングルサーバの場合）

説明

• 監査用，UAP開発用，およびUAP実行用の3台のHiRDBクライアントを設置し，各HiRDBクライアントからHiRDB SQL Executer Version 9またはUAPを実行してHiRDBのデータベースにアクセスします。
• 監査用のHiRDBクライアントを設置し，そのHiRDBクライアントで監査人が監査情報を検索します。
• UAP開発用とUAP実行用のHiRDBクライアントを設置し，それぞれのHiRDBクライアントでUAPを開発，実行します。

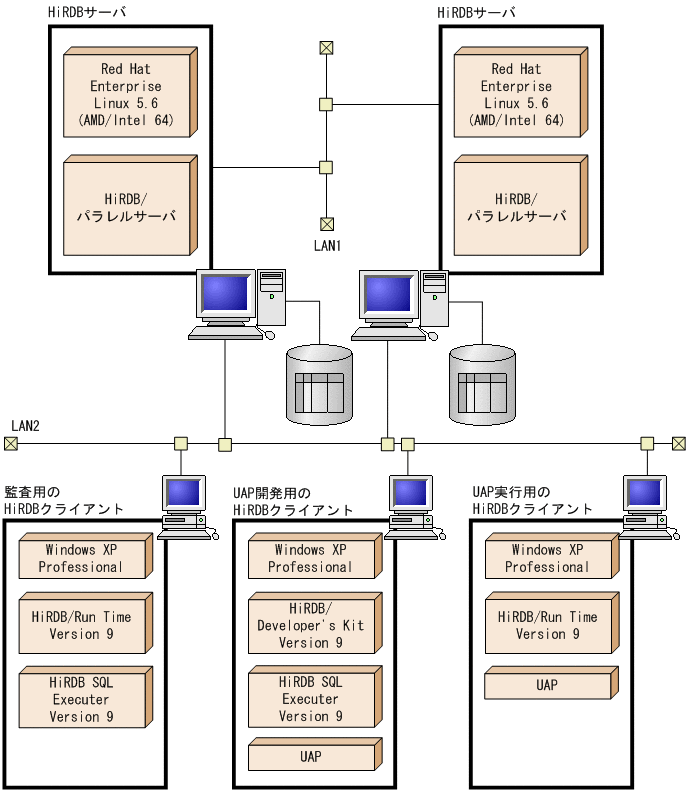

  図2-4　ISO/IEC 15408の評価構成システム（HiRDB/パラレルサーバの場合）



説明

• HiRDB/パラレルサーバは2台のマシンで構成されています。マシン1のユニットにはシステムマネジャ，フロントエンドサーバ，ディクショナリサーバ，およびバックエンドサーバが定義されています。マシン2のユニットにはフロントエンドサーバ，およびバックエンドサーバが定義されています。
• HiRDBサーバを構成するマシン間で使用するローカルエリアネットワーク（LAN1）と，HiRDBクライアントとHiRDBサーバ間で使用するローカルエリアネットワーク（LAN2）は，異なるローカルエリアネットワークを使用しています。
  LAN1はHiRDB/パラレルサーバを構成するマシン1とマシン2を，LAN2はHiRDBサーバとHiRDBクライアントを接続するためのものです。

• 監査用，UAP開発用，およびUAP実行用の3台のHiRDBクライアントを設置し，各HiRDBクライアントからHiRDB SQL Executer Version 9またはUAPを実行してHiRDBのデータベースにアクセスします。
• 監査用のHiRDBクライアントを設置し，そのHiRDBクライアントで監査人が監査情報を検索します。
• UAP開発用とUAP実行用のHiRDBクライアントを設置し，それぞれのHiRDBクライアントでUAPを開発，実行します。

ISO/IEC 15408の評価を行ったときのHiRDBサーバのソフトウェア構成を次の表に示します。

表2-1　HiRDBサーバのソフトウェア構成

使用したソフトウェア	説明
OS	Red Hat Enterprise Linux 5.6 (AMD/Intel 64)を使用しました。
HiRDB	次に示す製品を使用しました。 P-9W62-3591 HiRDB Server Version 9 09-01

監査用，UAP開発用，およびUAP実行用のHiRDBクライアントを設置しました。ISO/IEC 15408の評価を行ったときのHiRDBクライアントのソフトウェア構成を次の表に示します。

表2-2　監査用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Run Time Version 9	UAPを実行するために必要な製品です。また，HiRDB SQL Executer Version 9の前提製品です。HiRDB/Run Time Version 9は，次に示す製品を使用しました。 P-2662-1194 HiRDB/Run Time Version 9 09-01
HiRDB SQL Executer Version 9	HiRDB SQL Executer Version 9を使用すると，PCの画面からSQLを実行し，その結果を確認できます。監査証跡表を検索するツールとして使用します。HiRDB SQL Executer Version 9は，次に示す製品を使用しました。 R-F15427-197 HiRDB SQL Executer 09-01

表2-3　UAP開発用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Developer's Kit Version 9	UAPを開発するために必要な製品です。UAPの実行もできます。また，HiRDB SQL Executer Version 9の前提製品です。HiRDB/Developer's Kit Version 9は，次に示す製品を使用しました。 P-2662-1294 HiRDB/Developer's Kit Version 9 09-01
HiRDB SQL Executer Version 9	HiRDB SQL Executer Version 9を使用すると，PCの画面からSQLを実行し，その結果を確認できます。UAPを開発するときのツールとして使用します。HiRDB SQL Executer Version 9は，次に示す製品を使用しました。 R-F15427-197 HiRDB SQL Executer 09-01

表2-4　UAP実行用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Run Time Version 9	UAPを実行するために必要な製品です。HiRDB/Run Time Version 9は，次に示す製品を使用しました。 P-2662-1194 HiRDB/Run Time Version 9 09-01
