反映側Datareplicatorのディレクトリ構成を図2-3に，ファイルの内容を表2-7に示します。

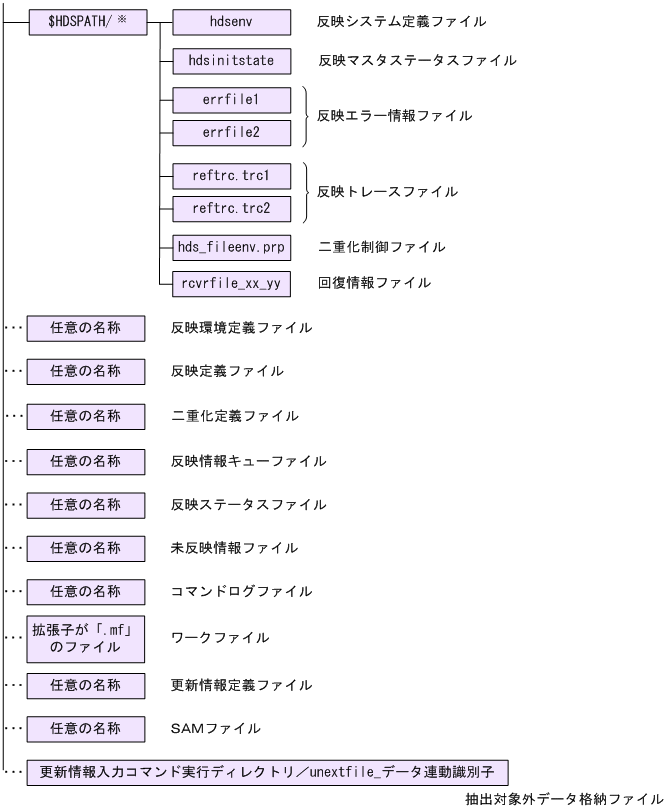

図2-3　反映側Datareplicatorのディレクトリ構成（UNIX）

注※

反映側システムで作成する，Datareplicatorの定義を格納するディレクトリを示します。

表2-7　反映側Datareplicatorで作成するディレクトリとファイルの内容（UNIX）

作成タイミング	ディレクトリとファイル名※1	内容
ユーザが作成	$HDSPATH/hdsenv	反映システム定義ファイル
	任意のディレクトリ/任意の名称	反映環境定義ファイル
	任意のディレクトリ/任意の名称	反映定義ファイル
	任意のディレクトリ/任意の名称	二重化定義ファイル
抽出側システムとの接続時	$HDSPATH/rcvrfile_xx_yy※2	回復情報ファイル
反映側	任意のディレクトリ/任意の名称	反映情報キューファイル
Datareplicator の初期起動時	任意のディレクトリ/任意の名称	反映ステータスファイル
	$HDSPATH/hdsinitstate	反映マスタステータスファイル
	$HDSPATH/errfile1 $HDSPATH/errfile2	反映エラー情報ファイル
	$HDSPATH/reftrc.trc1 $HDSPATH/reftrc.trc2	反映トレースファイル
	任意のディレクトリ/任意の名称	未反映情報ファイル
	任意のディレクトリ/任意の名称※3	コマンドログファイル
	$HDSPATH/hds_fileenv.prp	二重化制御ファイル
	任意のディレクトリ/拡張子が「.mf」のファイル※4	ワークファイル
ユーザが作成	任意のディレクトリ/任意の名称	更新情報定義ファイル※5
ユーザが転送	任意のディレクトリ/任意の名称	SAMファイル※6
更新情報入力コマンドの実行時	更新情報入力コマンドの実行ディレクトリ／unextfile_データ連動識別子	抽出対象外データ格納ファイル※7

注※1

環境変数 HDSPATHは，反映側Datareplicatorの定義を作成する任意のディレクトリを示します。

注※2

xxは反映側Detareplicator識別子

yyはデータ連動識別子

注※3

コマンドログファイル名は，環境変数 hds_command_log_fileに絶対パス名又は相対パス名で指定します。相対パス名で指定すると，「$HDSPATH/相対パス名」が絶対パス名として仮定されます。環境変数 hds_command_log_fileの指定を省略すると，コマンドログファイル名として$HDSPATH/hdscmdlogが仮定されます。

実際のコマンドログファイル名は，指定した名称の最後に「1」又は「2」が付けられます。実際のコマンドログファイル名の長さが「OSのパスの最大長−1」を超えないように指定してください。

注※4

ファイルを二重化する場合に，Datareplicatorが自動生成するワークファイルです。Datareplicatorの稼働中には削除しないでください。

注※5

更新情報定義ファイルは， SAMファイルを使うメインフレーム側DBのうち，PDMII E2のデータを抽出する反映側Datareplicatorで作成します。それ以外の場合は，作成する必要はありません。

注※6

メインフレーム側の更新情報抽出SAMファイルが，ファイル転送プログラムで転送されてきます。SAMファイルは， SAMファイルを使うメインフレーム側DB（PDMII E2，RDB1 E2）とデータ連動する反映側Datareplicatorの場合に作成します。それ以外の場合は必要ありません。

注※7

抽出対象外データ格納ファイルは，更新情報入力コマンドを実行するたびに作成／再作成されます。ファイル名は，unextfile_に更新情報入力コマンドの実行時に指定したデータ連動識別子が付いた名称になります。
