抽出側Datareplicatorのディレクトリ構成を図2-2に，ファイルの内容を表2-6に示します。

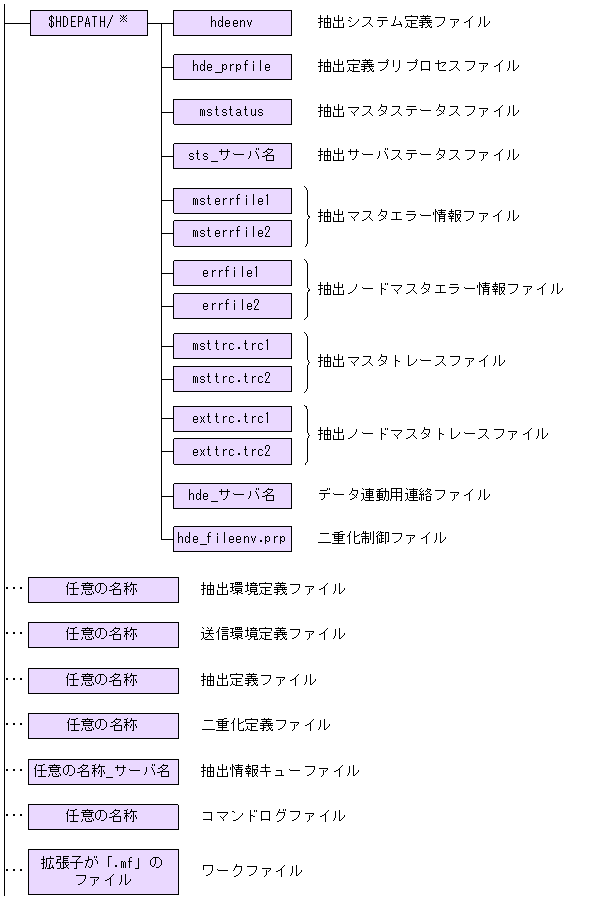

図2-2　抽出側Datareplicatorのディレクトリ構成（UNIX）

注※

抽出側システムで作成する，Datareplicatorの定義を格納するディレクトリを示します。

表2-6　抽出側Datareplicatorで作成するディレクトリとファイルの内容（UNIX）

作成タイミング	ディレクトリとファイル名※1	内容
ユーザが作成	$HDEPATH/hdeenv	抽出システム定義ファイル
	任意のディレクトリ/任意の名称	抽出環境定義ファイル
	任意のディレクトリ/任意の名称	送信環境定義ファイル
	任意のディレクトリ/任意の名称	抽出定義ファイル
	任意のディレクトリ/任意の名称	二重化定義ファイル
抽出側 Datareplicator の初期起動時	$HDEPATH/hde_prpfile	抽出定義プリプロセスファイル
	任意のディレクトリ/任意の名称_サーバ名	抽出情報キューファイル
	$HDEPATH/mststatus	抽出マスタステータスファイル
	$HDEPATH/sts_サーバ名	抽出サーバステータスファイル
	$HDEPATH/msterrfile1 $HDEPATH/msterrfile2	抽出マスタエラー情報ファイル
	$HDEPATH/errfile1 ※2 $HDEPATH/errfile2	抽出ノードマスタエラー情報ファイル
	$HDEPATH/msttrc.trc1 $HDEPATH/msttrc.trc2	抽出マスタトレースファイル
	$HDEPATH/exttrc.trc1 ※3 $HDEPATH/exttrc.trc2	抽出ノードマスタトレースファイル
	$HDEPATH/hde_サーバ名	データ連動用連絡ファイル
	任意のディレクトリ/任意の名称※4	コマンドログファイル
	$HDEPATH/hde_fileenv.prp	二重化制御ファイル
	任意のディレクトリ/拡張子が「.mf」のファイル※5	ワークファイル

注※1

環境変数 HDEPATHは，抽出側Datareplicatorの定義を作成する任意のディレクトリを示します。

注※2

抽出システム定義のerrfile_uniqueオペランドにtrueを指定すると，ファイル名に「_ホスト名」が付きます（ファイル名が「errfile1_ホスト名」と「errfile2_ホスト名」になります）。

注※3

抽出システム定義のerrfile_uniqueオペランドにtrueを指定すると，ファイル名に「_ホスト名」が付きます（ファイル名が「exttrc_ホスト名.trc1」と「exttrc_ホスト名.trc2」になります）。

注※4

コマンドログファイル名は，環境変数 hde_command_log_fileに絶対パス名又は相対パス名で指定します。相対パス名で指定すると，「$HDEPATH/相対パス名」が絶対パス名として仮定されます。環境変数 hde_command_log_fileの指定を省略すると，コマンドログファイル名として$HDEPATH/hdecmdlogが仮定されます。

実際のコマンドログファイル名は，指定した名称の最後に「1」又は「2」が付けられます。実際のコマンドログファイル名の長さが「OSのパスの最大長−1」を超えないように指定してください。

注※5

ファイルを二重化する場合に，Datareplicatorが自動生成するワークファイルです。Datareplicatorの稼働中には削除しないでください。
