付録A.3　ROLAP管理情報を格納するユーザ用RDエリアの算出

ROLAP管理情報を格納するために，次の格納領域を用意します。なお，インデックス設定はなしとします。

表A-9　ROLAP管理情報の管理テーブル

項番 テーブル名 テーブルに格納する行の総数（件） 各列のデータ長の合計
（バイト）		 列のデータ長の平均値
（バイト）		 表に定義する列の総数（個）
１
 HITSENSER5管理情報 1 295 0 4
２
 RDB排他用テーブル 1 35 0 2
３

データベース接続定義

データベース接続定義の最大数
 10 2,050 2
４

期情報定義

期情報定義の最大数
 10 2,050 2
５

システム日付定義

システム日付定義の最大数
 10 2,050 2
６

分析データベース管理

分析データベースの最大数
 14 258 3
７

分析データベース情報

分析データベースの最大数
 14 2,050 3
８

分析対象データ管理

分析対象データの最大数
 162 0 5
９

分析対象データ情報

分析対象データの最大数
 18 2,050 4
１０

絞り込み条件画面管理

絞り込み条件の最大数
 18 2,050 4
１１

絞り込み条件画面

絞り込み条件の最大数
 17 0 3
１２

絞り込み条件管理

絞り込み条件の最大数
 18 2,050 4
１３

集約テーブル管理

集約テーブルの最大数
 145 0 3
１４

集約テーブル情報

集約テーブルの最大数
 18 2,050 4
１５

カテゴライズ管理

カテゴライズの最大数
 145 0 5
１６

カテゴライズ情報

カテゴライズの最大数
 22 2,050 5
１７

カテゴライズ情報

カテゴライズの最大数
 22 2,050 5
１８

一時登録分析対象データ一覧

一時登録分析対象データ数
 129 0 1
１９

絞り込み条件名管理

絞り込み条件の最大数
 137 0 3
２０

分析データベース参照グループ権限

分析データベースの最大数 × グループIDの最大数
 25 0 2
２1

運用制御管理

分析データベースの最大数
 8 0 2

表のテーブルを使用して，ROLAP管理情報を格納するユーザ用RDエリアの算出例を次に示します。

＜この項の構成＞
(1)　使用する計算式
(2)　算出例に使用する値
(3)　算出例
(4)　create rdarea文の指定例

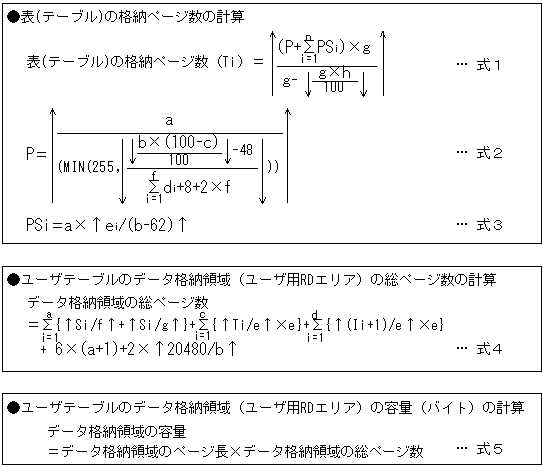

(1)　使用する計算式

マニュアル「スケーラブルデータベースサーバ HiRDB Version 5.0 システム導入・設計ガイド」，「スケーラブルデータベースサーバ HiRDB Version 6 システム導入・設計ガイド」又は「スケーラブルデータベースサーバ HiRDB Version 7 システム導入・設計ガイド」に記載されている次に示す計算式を使用します。

(2)　算出例に使用する値

算出例に使用する値を次に示します。

表A-10　表（テーブル）の格納ページ数の計算で使用する値

変数 内容 値 代入先
a

表（テーブル）に格納する行の総数

テーブル１ ：1(件)
テーブル２ ：1(件)
テーブル３ ：5(件)
テーブル４ ：5(件)
テーブル５ ：5(件)
テーブル６ ：5(件)
テーブル７ ：10(件)
テーブル８ ：50(件)
テーブル９ ：50(件)
テーブル１０：250(件)
テーブル１１：250(件)
テーブル１２：250(件)
テーブル１３：5(件)
テーブル１４：5(件)
テーブル１５：20(件)
テーブル１６：10(件)
テーブル１７：10(件)
テーブル１８：5(件)
テーブル１９：250(件)
テーブル２０：20(件)
テーブル２１：5(件)

式２
式３

b

データ格納領域（ユーザ用RDエリア）のページ長
 4,096（バイト）
式２
式３

c

create table文で指定する未使用領域の比率
 30（%）
式２

di

各列のデータ長
 表A-9の「各列のデータ長の合計（バイト）」の値
式２

ei

列のデータ長の平均値

列のデータ長の平均値（バイト）の値

式３

f

表（テーブル）に定義する列の総数
 表A-9の「表に定義する列の総数（個）」の値
式２

g

表（テーブル）を格納するデータ格納領域（ユーザ用RDエリア）のセグメントサイズ
 10（ページ）
式１

h

create table文で指定するセグメント内の空きページ比率
 10（%）
式１

n

列数
 1
式１

表A-11　データ格納領域（ユーザ用RDエリア）の総ページ数の計算で使用する値

変数 内容 値 代入先
a

データ格納領域（ユーザ用RDエリア）を構成するHiRDBファイル数
 1（個）
式４

b

データ格納領域（ユーザ用RDエリア）のページ長
 4,096（バイト）
式４

c

データ格納領域（ユーザ用RDエリア）に格納する表（テーブル）の総数
 テーブルの総数：1（個）
式４

d

データ格納領域（ユーザ用RDエリア）に格納するインデックスの総数
 0（個）
式４

e

表（テーブル）を格納するデータ格納領域（ユーザ用RDエリア）のセグメントサイズ
 10（ページ）
式４

f

↓（b-20）／（(↑e／32↑×8)+56）↓

−

式４

g

↑（250×b）／（256×f）↑×f

−

式４

Si

↑Ti／e↑
HiRDBファイルのセグメント数です。この値をcreate rdarea文のinitialに指定します。

−

式４

Ti

表（テーブル）の格納ページ数

式１〜３で求めます

式４

この算出例では，ユーザ用RDエリアの容量は3,543,040バイトとなります。

算出例を次に示します。

(3)　算出例

(a)　表（テーブル）の格納ページ数の計算

格納ページ数の計算方法を，表A-9のテーブル1を例に説明します。

  1. 式2に列のデータ長を代入して計算
    P＝↑1／(MIN(255,↓(↓(4096×(100-30))/100↓-48)
／(295+8+2×4)↓))↑
＝1（ページ）
  2. 式3の計算
    eiの値がないため，計算不要。
  3. 式1へ，式2と式3で求めた値を代入して，表（テーブル）の格納ページ数を計算
    表の格納ページ数(Ti)
＝↑((1+0)×10)／（10−↓(10×10)／100↓）↑＝2（ページ）

テーブル１と同様に各テーブルの格納ページ数を計算します。計算結果を次に示します。

表A-12　テーブルごとの格納ページ数

テーブル名 式2の計算結果
（ページ）		 式3の計算結果 式1の計算結果
（ページ）
テーブル１
 1
eiの値がないため，計算不要
 2
テーブル２
 1
eiの値がないため，計算不要
 2
テーブル３
 1 5 7
テーブル４
 1 5 7
テーブル５
 1 5 7
テーブル６
 1 5 7
テーブル７
 1 10 13
テーブル８
 4
eiの値がないため，計算不要
 5
テーブル９
 1 50 57
テーブル１０
 4 250 283
テーブル１１
 3
eiの値がないため，計算不要
 4
テーブル１２
 4 250 283
テーブル１３
 1
eiの値がないため，計算不要
 2
テーブル１４
 1 5 7
テーブル１５
 2
eiの値がないため，計算不要
 3
テーブル１６
 1 10 13
テーブル１７
 1 10 13
テーブル１８
 1
eiの値がないため，計算不要
 2
テーブル１９
 14
eiの値がないため，計算不要
 16
テーブル２０
 1
eiの値がないため，計算不要
 2
テーブル２１
 1
eiの値がないため，計算不要
 2
(b)　データ格納領域（ユーザ用RDエリア）の総ページ数の計算
  1. 式4のf，g，Siの計算
    f＝↓(4096-20)／((↑10/32↑×8)+56)↓＝63
g＝↑(250×4096)／(256×63)↑×63＝64×63＝4032
Si＝↑737／10↑＝74
  2. 式4：データ格納領域（ユーザ用RDエリア）の総ページ数の計算
    データ格納領域（ユーザ用RDエリア）の総ページ数
＝(↑74／63↑+↑74／4032↑)+(84×10)+0+6×(1+1)+2
×↑20480／4096↑
＝3+840+0+6×(1+1)+2×↑20480／4096↑
＝865（ページ）
(c)　データ格納領域（ユーザ用RDエリア）の容量の計算
  1. 式5：データ格納領域（ユーザ用RDエリア）の容量の計算
    データ格納領域（ユーザ用RDエリア）の容量＝4096×865
＝3,543,040（バイト）

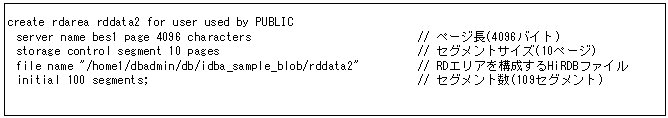

(4)　create rdarea文の指定例

create rdarea文の指定例を次に示します。

[図データ]
