2.3.1　WSプログラムをGUIで作成する（標準WSジョブの定義）

Webサービスクライアントの開発なしでWebサービスに接続できるWSジョブを定義する機能です。以降，このWSジョブを標準WSジョブと表記します。

標準WSジョブには，次の項目を定義します。

• どのWebサービスと接続するか
• どのオペレーションを使用するか
• Webサービスに渡すパラメーター

標準WSジョブでは，Webサービスとの通信にSOAPを使用します。使用できるSOAPのバージョンは1.1です。

標準WSジョブを定義するイメージを次に示します。

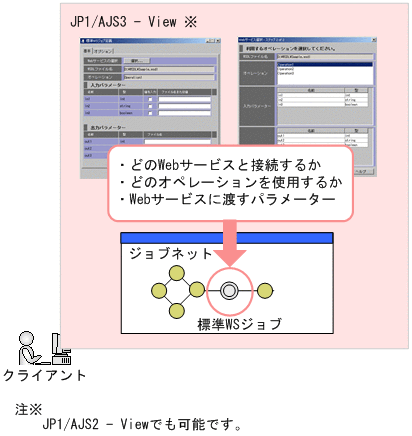

図2-3　標準WSジョブを定義するイメージ

　

標準WSジョブの定義の詳細を説明します。

まず，どのWebサービスと接続するかを定義します。クライアントで，接続するWebサービスのWSDLファイルを取得し，標準WSジョブの定義画面に入力します。

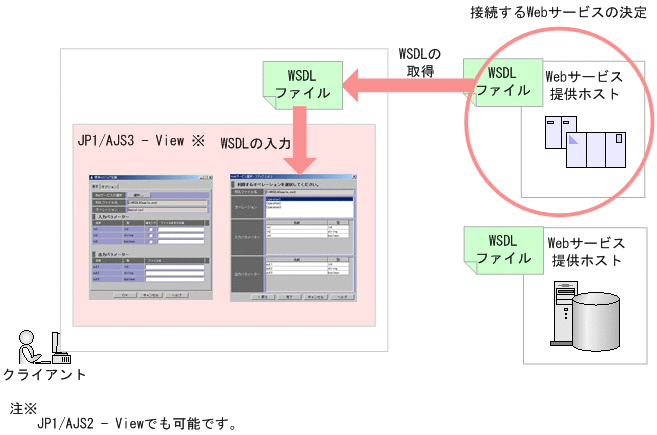

図2-4　接続するWebサービスの定義概要

　

次に，どのオペレーションを使用するか，およびWebサービスに渡すパラメーターを定義します。

取得したWSDLファイルに定義されているオペレーションやパラメーターのデータ型が，標準WSジョブの定義画面に表示されます。そこでオペレーションを選択し，Webサービスに渡すパラメーターの値を定義します。

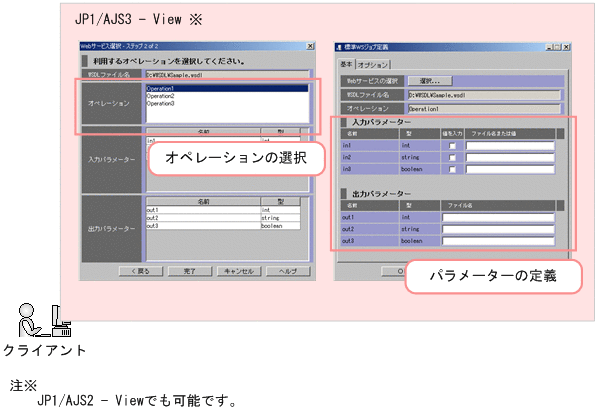

図2-5　使用するオペレーションとパラメーターの定義概要

パラメーターのデータ型については，標準WSジョブによるWebサービス接続では，次の型を使用できます。

• 単純型（XML Schemaの基本データ型）
  単純型の場合，入力パラメーターの値をJP1/AJS3 - View for SOA Optionのダイアログに直接指定できます。

• 複合型（配列型と列挙型を含む）
  単純型以外のデータ型です。
  複合型の場合，入力パラメーターの値をXML形式で記述し，JP1/AJS3 - View for SOA OptionのダイアログにXMLファイルのパスを指定します。
  ただし，複合型を使用できるのは，次の場合に限られます。

  • JP1/AJS3 - SOA Option 09-50以降の場合
  • WSジョブ実行ホストにCosminexus Application Serverを置き，CosminexusのSOAPクライアントライブラリを使用している場合
  • 組み込みSOAPクライアントライブラリを使用している場合
    組み込みSOAPクライアントライブラリは，JP1/AJS3 - SOA Optionに組み込まれているSOAPクライアントライブラリです。詳細は，「2.4.3 組み込みSOAPクライアントライブラリを使ったWSジョブ実行の仕組み」を参照してください。


JP1/AJS3 - SOA Optionでサポートするデータ型については，「付録E WSDLのサポート範囲（Cosminexus Application Serverの場合）」，「付録F WSDLのサポート範囲（WebSphere Application Serverの場合）」，または「付録G WSDLのサポート範囲（WebLogic Serverの場合）」を参照してください。
