JP1/Automatic Job Management System 3 - User Job Operation

1.4.2　JP1/AJS3との連携の仕組み

JP1/AJS3 - User Job Operationでは，各コンポーネントがJP1/AJS3と連携し，機能を実現しています。

＜この項の構成＞

(1)　JP1/AJS3 - User Job Operationの各コンポーネントとJP1/AJS3との連携

(2)　JP1/AJS3 - User Job Operationを使用するユーザーとJP1/AJS3との関係

(1)　JP1/AJS3 - User Job Operationの各コンポーネントとJP1/AJS3との連携

JP1/AJS3 - User Job Operationの各コンポーネントとJP1/AJS3との連携の仕組みを次の図に示します。

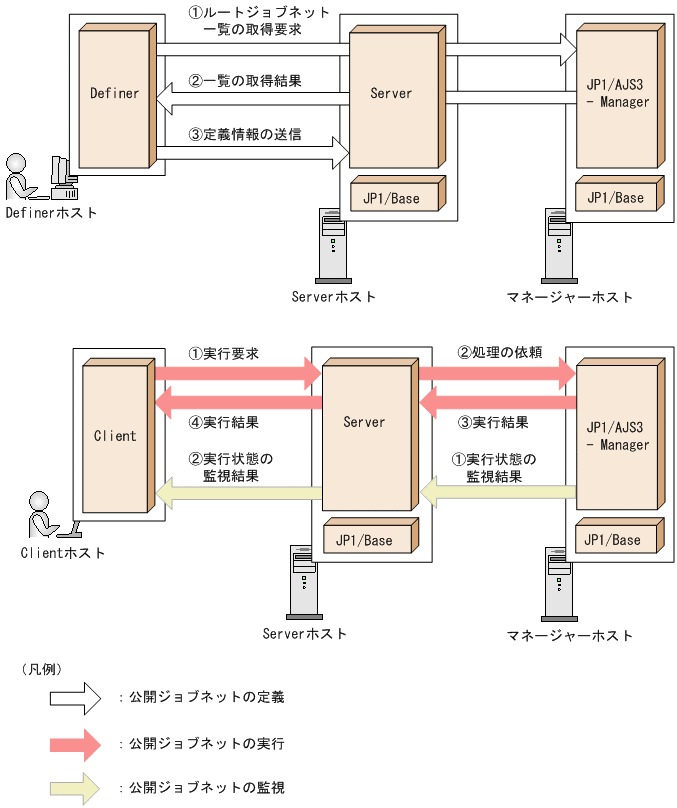

図1-7　各コンポーネントとJP1/AJS3との連携

業務の担当者に操作を許可するルートジョブネットを選定するために，Definerはルートジョブネットの一覧の取得要求を発行します。取得要求はServerを経由してJP1/AJS3 - Managerで処理され，Definerはその結果を取得します。Definerは取得したルートジョブネット一覧から任意のルートジョブネットを選定し，公開ジョブネットとして定義します。また，Clientを使用する業務の担当者を定義します。定義情報はServerに送信され，Serverで管理されます。

Clientは，Serverで管理されている定義情報を基に公開ジョブネットを実行・監視します。

公開ジョブネットを実行する場合は，その要求がClientからServerに送信されます。要求を受け取ったServerは，接続するJP1/AJS3 - Managerに処理を依頼します。JP1/AJS3 - Managerが処理したルートジョブネットの実行状態は，Serverが定期的に取得します。Serverが取得した実行状態を，Clientが公開ジョブネットの実行結果として取得します。

公開ジョブネットを監視する場合は，監視対象のルートジョブネットの実行状態を，Serverが定期的に取得します。Serverが取得した実行状態を，Clientが公開ジョブネットの監視結果として取得します。

(2)　JP1/AJS3 - User Job Operationを使用するユーザーとJP1/AJS3との関係

DefinerおよびClientが発行した要求を受け取ったServerは，JP1/AJS3 - Managerに対してコマンドをリモート実行することで，受け取った要求を処理しています。このとき，コマンドをリモート実行するJP1ユーザーは，要求の発行元がDefinerかClientかで異なります。

JP1/AJS3 - User Job Operationを使用するユーザーとJP1/AJS3との関係を，次の図に示します。

図1-8　 JP1/AJS3 - User Job Operationを使用するユーザーとJP1/AJS3との関係

Definerの場合

Definerがルートジョブネット一覧の取得要求を発行すると，操作要求を受け取ったServerは操作要求をコマンドに変換し，Definerユーザー名でコマンドをリモート実行します。JP1/AJS3 - ManagerではDefinerユーザーからの要求としてルートジョブネット一覧の取得要求が処理されます。

Clientの場合

Clientが公開ジョブネットの操作要求を発行すると，操作要求を受け取ったServerは操作要求をコマンドに変換し，環境設定ファイルに設定されているJP1ユーザー（JP1/AJS3接続用JP1ユーザー）名でコマンドをリモート実行します。JP1/AJS3 - ManagerではJP1/AJS3接続用JP1ユーザーからの要求としてClientからの操作要求が処理されます。
