JP1/Automatic Job Management System 3 連携ガイド
JP1/IMを使って,JP1/AJS3やJP1/AJS3のジョブネットで発生した障害などを監視できます。JP1/IMは,JP1製品などのプログラムを統合的に監視する製品です。JP1/IMとJP1/AJS3を連携させることで,JP1/AJS3とほかのJP1製品を同じ画面で監視できるようになります。
JP1/IMでの監視には,JP1/AJS3の発行するJP1イベントが利用されます。
JP1/IMでJP1/AJS3を監視する場合,監視する方法が2種類あり,監視対象や監視の目的などによって監視方法を選べます。監視の方法を次に示します。
- JP1イベントによる監視
- JP1/AJS3の状況を示すアイコンによる監視
- <この節の構成>
- (1) JP1イベントによる監視
- (2) アイコンによる監視
- (3) JP1/IMでできるその他の機能
JP1/AJS3やほかのJP1製品が出力するJP1イベントを,JP1/IM - Viewのイベントコンソール画面に一覧表示します。イベントコンソールの表示条件を変更して,気になるJP1イベントだけを表示するように設定できます。
JP1/AJS3で何らかの事象が発生し,JP1イベントを発行すると,そのJP1イベントがJP1/Baseを通じてJP1/IM - Managerに送られ,JP1/IM - Viewのイベントコンソール画面に表示されます。表示されたJP1イベントを選択してJP1/AJS3の画面を表示でき,事象が発生した原因の特定を図ることができます。
JP1/AJS3が発行するイベントについては,マニュアル「JP1/Automatic Job Management System 3 運用ガイド 付録A JP1/AJS3が発行するJP1イベント」を参照してください。
JP1イベントによる監視の例として,JP1/AJS3のマネージャーホスト,およびエージェントホストで障害が発生したときに日立統合トレースログとsyslogに出力されたメッセージをJP1/IMで監視する方法について次に説明します。
障害の検知から対策までの流れを次に示します。

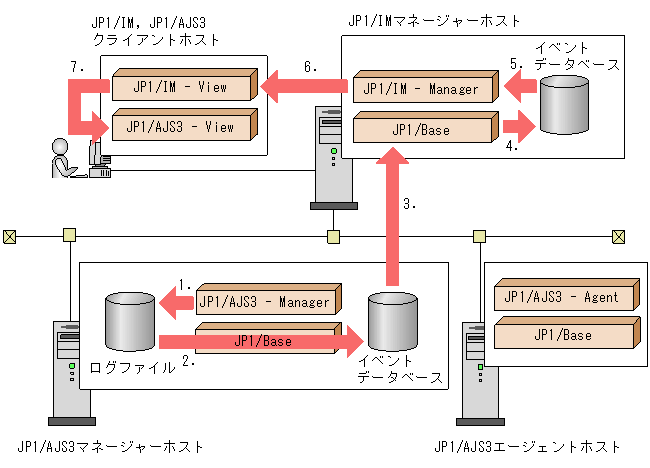

図12-1 JP1/IMを使用した障害検知の例
- JP1/AJS3でエラーなどが発生し,日立統合トレースログなどのログにメッセージを出力します。
- 日立統合ログおよびsyslogをログトラップ機能(-E,-W)で監視していたJP1/Baseがメッセージを検知し,JP1イベントをイベントDBに登録します。
- 登録されたJP1イベントがJP1/IM - Managerがあるマネージャーホストに転送されます。
- 受信したJP1イベントをイベントDBに登録します。
- JP1/IM - ManagerでイベントDBからJP1イベントを取得します。
- 取得したJP1イベントがJP1/IM - Viewに表示され,ユーザーがエージェントホストで障害が発生したことを検知します。
- 定義の障害および再実行する場合,JP1/AJS3 - Viewを起動して対処します。
- 注意
- JP1/IMを使用する場合,JP1/AJS3のエージェントホストおよびマネージャーホストから出力されるJP1イベントが大量になる場合があります。この場合,JP1/IMに通知するJP1/Baseのイベントフィルタリング機能で,JP1/AJS3自身が発行するJP1イベントを転送しないなどの配慮が必要です。
JP1/AJS3の状態を示すアイコンをJP1/IMの画面上に表示し,アイコンの色でJP1/AJS3の状態を表します。アイコンは,ツリー表示とマップ表示の2種類の方法で表示できます。
(a) JP1/IMの監視対象
JP1/IMでは,アイコンを使って監視できる監視対象のことを,監視オブジェクトと呼びます。JP1/AJS3を監視するための監視オブジェクトには,次の2種類があります。
- ジョブネット監視(AJS)
ジョブの実行状態を表します。
- AJS監視
ジョブネットの実行状態や,システムの障害を表します。
監視オブジェクトの詳細については,マニュアル「JP1/Integrated Management - Manager 導入・設計ガイド」を参照してください。
JP1/AJS3の状態を示すアイコンを,JP1/AJS3のマネージャーホストおよびエージェントホストごとのツリーの中に位置づけて表示します。
あるジョブネットが異常終了すると,そのジョブネットに対応したアイコン,およびそのアイコンの上位オブジェクトが異常終了を表す色に変わります。これによって,どのマネージャー,どのホストで障害が起きているのかがわかりやすくなります。
JP1/IMで表示されるツリーは,JP1/AJS3 - Managerが持つジョブネットやエージェントなどに関する情報をJP1/IMが自動的に収集して,作成します。ユーザーが監視対象を一つずつ定義する必要はありません。
(c) 特定のアイコンだけをマップ上に表示(ビジュアル監視)
特定のオブジェクトに対応したアイコンだけをマップ上に配置することで,監視したいオブジェクトだけをピンポイントで監視できます。監視ツリーと同様,障害が起きるとアイコンの色が変わります。この機能は,監視したいオブジェクトが分散している場合,ツリーが大規模で画面に表示しきれない場合などに便利です。
マップ上にオブジェクトを配置するには,監視したいオブジェクト(ジョブネット,ホストなど)を監視ツリーから選び,画面上にドラッグアンドドロップします。
(3) JP1/IMでできるその他の機能
上記で説明した機能に加えて,JP1/IMでは,下記のことができます。
- JP1/AJS3 - View画面の呼び出し
JP1/AJS3を監視しているJP1/IM - Viewの画面から,JP1/AJS3 - Viewの画面を呼び出して,ジョブネットの定義内容や実行日時の確認・変更ができます。
JP1/AJS3のジョブネットの実行に関してJP1イベントが発行された場合は,[ジョブネットモニタ]ウィンドウを表示して,発行されたJP1イベントに関係するジョブネットを表示させることができます。
- JP1/AJS3が出力するイベントやファイルの監視
JP1/AJS3はJP1/AJS3自身が出力するイベントやファイルを監視できません。この場合,JP1/IMを使用すると,JP1/AJS3が出力するイベントやファイルを監視して,自動的にジョブを実行できます。
