サーブレットとJSPは，クライアントマシンのWebブラウザに表示するプレゼンテーションを，動的に生成するためのコンポーネントです。クライアントであるWebブラウザから，HTTPまたはHTTPSによってWebサーバ経由でアクセスされます。

サーブレットとJSPで構成されるアプリケーションの場合，クライアントから見たアクセスポイントになるコンポーネントは，フロントに配置されたサーブレットまたはJSPになります。

サーブレットとJSPで構成されるアプリケーションを次の図に示します。

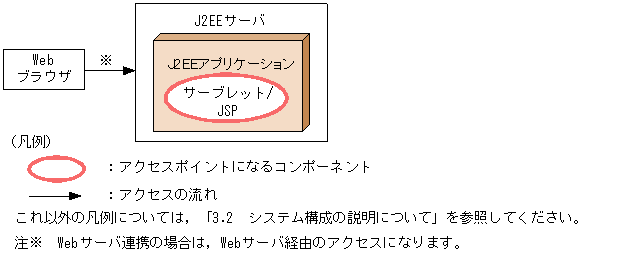

図3-8　サーブレットとJSPで構成されるアプリケーション

サーブレットまたはJSPからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，Session BeanやEntity Beanを呼び出すこともできます。この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，フロントに配置したサーブレットまたはJSPになります。

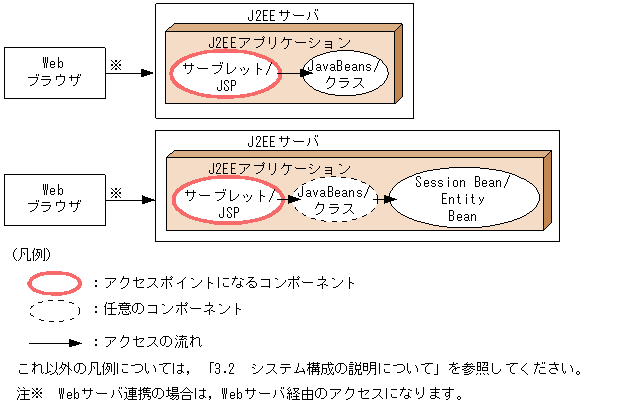

図3-9　サーブレットとJSPからほかのコンポーネントを呼び出す場合のアクセスポイント

このアプリケーションは，主にWebフロントシステムで動作します。

Session BeanとEntity Beanは，ビジネスロジックを実装するためのコンポーネントです。EJBクライアントから，RMI-IIOPによってアクセスされます。なお，EJBクライアントとは，Enterprise Beanを呼び出すコンポーネントの総称です。クライアントマシンで動作するEJBクライアントアプリケーション，ほかのJ2EEサーバで動作しているサーブレット，JSP，Session Bean，Entity BeanまたはMessage-driven Beanが該当します。

Session BeanとEntity Beanで構成されるアプリケーションの場合，アクセスポイントになるコンポーネントは，フロントに配置されたSession BeanまたはEntity Beanになります。

Session BeanとEntity Beanで構成されるアプリケーションを次の図に示します。

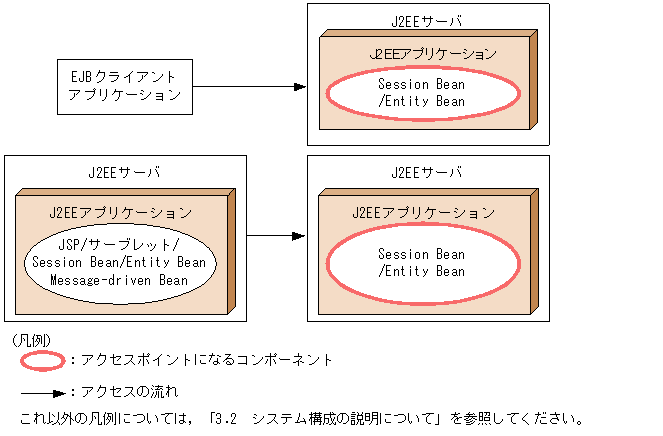

図3-10　Session BeanとEntity Beanで構成されるアプリケーション

Session BeanまたはEntity Beanからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，ほかのSession BeanやEntity Beanを呼び出すこともできます。ただし，この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，フロントに配置したSession BeanまたはEntity Beanになります。

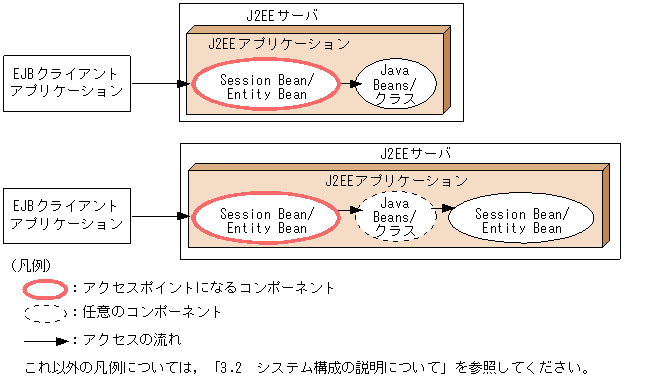

図3-11　Session BeanまたはEntity Beanからほかのコンポーネントを呼び出す場合のアクセスポイント

このアプリケーションは，主にバックシステムで動作します。

Message-driven Beanは，メッセージ駆動型のシステムでビジネスロジックを実装するためのコンポーネントです。次のどちらかの方法でアクセスされます。

• TP1/Message QueueおよびTP1/Message Queue - Access経由でのアクセス
• データベース（HiRDBまたはOracle）およびCosminexus RM経由でのアクセス

なお，Message-driven Beanをアクセスポイントとする構成の場合，リソースアダプタとして，TP1/Message Queue - AccessまたはCosminexus RMが必要です。Cosminexus RMは，DB Connector for Cosminexus RMと組み合わせて使用します。なお，Cosminexus RMおよびDB Connector for Cosminexus RMは，Application Serverが提供するリソースアダプタです。

Message-driven Beanで構成されるアプリケーションの場合，アクセスポイントになるコンポーネントは，Message-driven Beanになります。

Message-driven Beanで構成されるアプリケーションを次の図に示します。

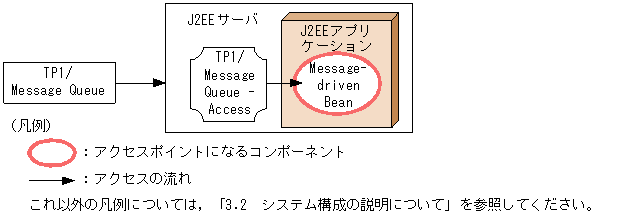

図3-12　Message-driven Beanで構成されるアプリケーション（TP1/Message Queue - Access経由の場合）

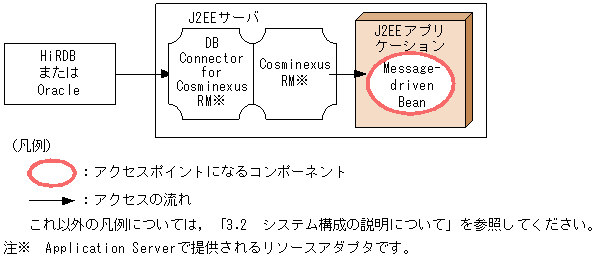

図3-13　Message-driven Beanで構成されるアプリケーション（Cosminexus RM経由の場合）

Message-driven Beanからは，JavaBeansやJavaクラスなど，ほかのコンポーネントを呼び出せます。また，Session BeanやEntity Beanを呼び出すこともできます。ただし，この場合も，クライアントから見たアクセスポイントとなるコンポーネントは，Message-driven Beanになります。

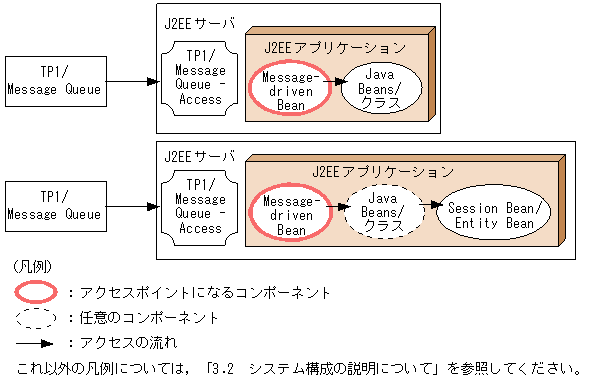

図3-14　Message-driven Beanからほかのコンポーネントを呼び出す場合のアクセスポイント（TP1/Message Queue - Access経由の場合）

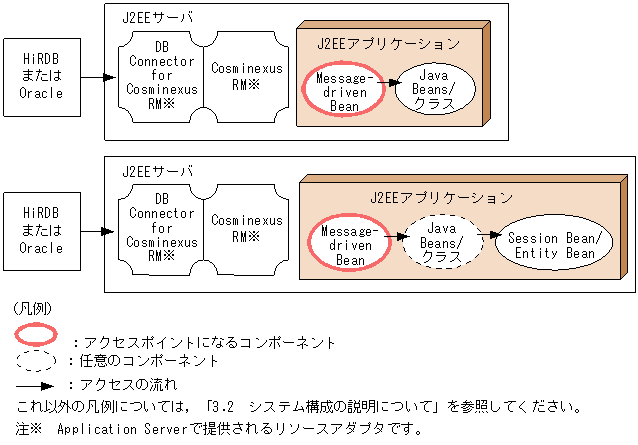

図3-15　Message-driven Beanからほかのコンポーネントを呼び出す場合のアクセスポイント（Cosminexus RM経由の場合）

このアプリケーションは，主にバックシステムで動作します。
